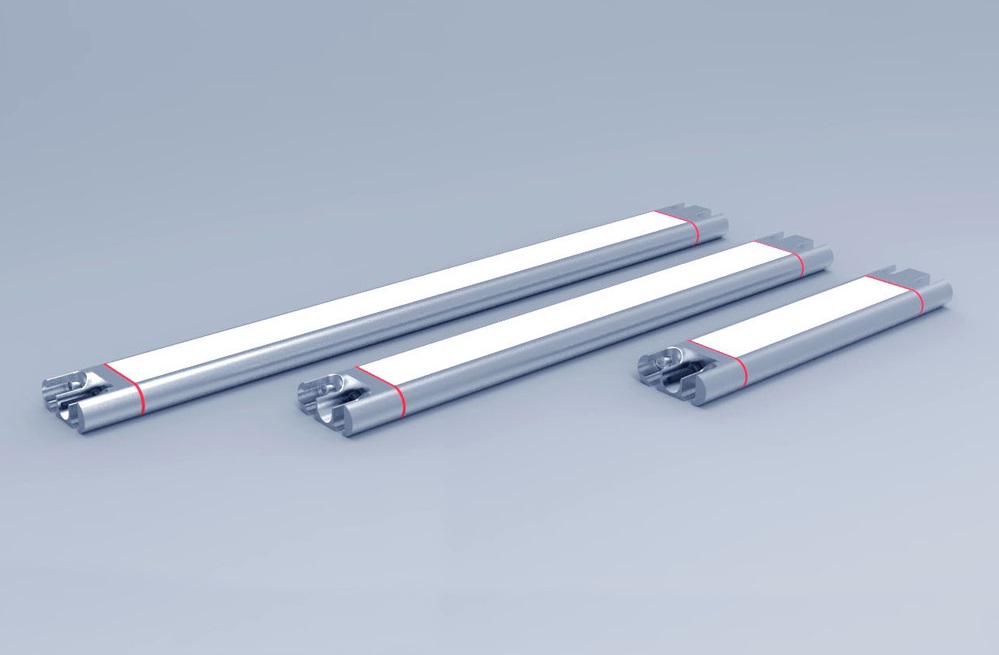

Die Maschinenleuchte ist aufgrund ihres Aufbaus für raue Industrieumgebungen geeignet.Durch Ihren kompakten Aufbau von nur 20 mm findet die Industriebeleuchtung auch in engen Räumen Platz.Um Korrekturen an der Ausleuchtung vorzunehmen, kann das Gehäuse um bis zu 350° geschwenkt werden.Dank der robusten Konstruktion aus Aluminium und gehärtetem Sicherheitsglas kann die LED-Beleuchtung auch in rauen Umgebungen wie innerhalb von CNC Maschinen oder in der Montage als Arbeitsbeleuchtung eingesetzt werden.Auch der Einsatz als Beleuchtung in Schaltschränken ist möglich.Die LED-Lampen sind in verschiedenen Ausführungen erhältlich. Technische Daten: Eigenschaften9 Watt16 Watt20 Watt Elektrische Daten    Nennleistung9 W16 W20 W Betriebsspannung (DC)24 V24 V24 V Länge Anschlusskabel10 Meter10 Meter10 Meter Merkmale    Abstrahlwinkel120°120°120° Lichtstrom990 LM1760 LM2200 LM Bemessungslichtausbeute:110 Lumen / Watt110 Lumen / Watt110 Lumen / Watt Farbwiedergabewert CRI (Ra >)858585 Farbtemperaturtageslichtweiß 6.000 Ktageslichtweiß 6.000 Ktageslichtweiß 6.000 K Leuchtmittel BestückungCREE SMD 2835 / Osra* SMD 3030 LEDCREE SMD 2835 / Osra* SMD 3030 LEDCREE SMD 2835 / Osra* SMD 3030 LED Dimmfunktionneinneinnein Lebensdauer Leuchtmittel50.000 h50.000 h50.000 h Ausführung GehäuseAluminium eloxiert natur (6063)Aluminium eloxiert natur (6063)Aluminium eloxiert natur (6063) Ausführung Glas4 mm Sicherheitsglas matt4 mm Sicherheitsglas matt4 mm Sicherheitsglas matt SchutzklasseIP 67IP 67IP 67 Betriebstemperatur min. / max.- 40 °C bis + 60 °C- 40 °C bis + 60 °C- 40 °C bis + 60 °C ZertifizierungCE, EMC, LVDCE, EMC, LVDCE, EMC, LVD Schwenkwinkel350°350°350° Abmessungen    Größe (L x B x H)250 x 55 x 20 mm430 x 55 x 20 mm540 x 55 x 20 mm Befestigung Schraube M6Schraube M6Schraube M6 Lochabstand in der Breite28 mm28 mm28 mm Lochabstand in der Länge220 mm400 mm510 mm Gewicht800 g1300 g1700 g

Die Maschinenleuchte ist aufgrund ihres Aufbaus für raue Industrieumgebungen geeignet.Durch Ihren kompakten Aufbau von nur 20 mm findet die Industriebeleuchtung auch in engen Räumen Platz.Um Korrekturen an der Ausleuchtung vorzunehmen, kann das Gehäuse um bis zu 350° geschwenkt werden.Dank der robusten Konstruktion aus Aluminium und gehärtetem Sicherheitsglas kann die LED-Beleuchtung auch in rauen Umgebungen wie innerhalb von CNC Maschinen oder in der Montage als Arbeitsbeleuchtung eingesetzt werden.Auch der Einsatz als Beleuchtung in Schaltschränken ist möglich.Die LED-Lampen sind in verschiedenen Ausführungen erhältlich. Technische Daten: Eigenschaften9 Watt16 Watt20 Watt Elektrische Daten    Nennleistung9 W16 W20 W Betriebsspannung (DC)24 V24 V24 V Länge Anschlusskabel10 Meter10 Meter10 Meter Merkmale    Abstrahlwinkel120°120°120° Lichtstrom990 LM1760 LM2200 LM Bemessungslichtausbeute:110 Lumen / Watt110 Lumen / Watt110 Lumen / Watt Farbwiedergabewert CRI (Ra >)858585 Farbtemperaturtageslichtweiß 6.000 Ktageslichtweiß 6.000 Ktageslichtweiß 6.000 K Leuchtmittel BestückungCREE SMD 2835 / Osra* SMD 3030 LEDCREE SMD 2835 / Osra* SMD 3030 LEDCREE SMD 2835 / Osra* SMD 3030 LED Dimmfunktionneinneinnein Lebensdauer Leuchtmittel50.000 h50.000 h50.000 h Ausführung GehäuseAluminium eloxiert natur (6063)Aluminium eloxiert natur (6063)Aluminium eloxiert natur (6063) Ausführung Glas4 mm Sicherheitsglas matt4 mm Sicherheitsglas matt4 mm Sicherheitsglas matt SchutzklasseIP 67IP 67IP 67 Betriebstemperatur min. / max.- 40 °C bis + 60 °C- 40 °C bis + 60 °C- 40 °C bis + 60 °C ZertifizierungCE, EMC, LVDCE, EMC, LVDCE, EMC, LVD Schwenkwinkel350°350°350° Abmessungen    Größe (L x B x H)250 x 55 x 20 mm430 x 55 x 20 mm540 x 55 x 20 mm Befestigung Schraube M6Schraube M6Schraube M6 Lochabstand in der Breite28 mm28 mm28 mm Lochabstand in der Länge220 mm400 mm510 mm Gewicht800 g1300 g1700 g

Die Maschinenleuchte ist aufgrund ihres Aufbaus für raue Industrieumgebungen geeignet.Durch Ihren kompakten Aufbau von nur 20 mm findet die Industriebeleuchtung auch in engen Räumen Platz.Um Korrekturen an der Ausleuchtung vorzunehmen, kann das Gehäuse um bis zu 350° geschwenkt werden.Dank der robusten Konstruktion aus Aluminium und gehärtetem Sicherheitsglas kann die LED-Beleuchtung auch in rauen Umgebungen wie innerhalb von CNC Maschinen oder in der Montage als Arbeitsbeleuchtung eingesetzt werden.Auch der Einsatz als Beleuchtung in Schaltschränken ist möglich.Die LED-Lampen sind in verschiedenen Ausführungen erhältlich. Technische Daten: Eigenschaften9 Watt16 Watt20 Watt Elektrische Daten    Nennleistung9 W16 W20 W Betriebsspannung (DC)24 V24 V24 V Länge Anschlusskabel10 Meter10 Meter10 Meter Merkmale    Abstrahlwinkel120°120°120° Lichtstrom990 LM1760 LM2200 LM Bemessungslichtausbeute:110 Lumen / Watt110 Lumen / Watt110 Lumen / Watt Farbwiedergabewert CRI (Ra >)858585 Farbtemperaturtageslichtweiß 6.000 Ktageslichtweiß 6.000 Ktageslichtweiß 6.000 K Leuchtmittel BestückungCREE SMD 2835 / Osra* SMD 3030 LEDCREE SMD 2835 / Osra* SMD 3030 LEDCREE SMD 2835 / Osra* SMD 3030 LED Dimmfunktionneinneinnein Lebensdauer Leuchtmittel50.000 h50.000 h50.000 h Ausführung GehäuseAluminium eloxiert natur (6063)Aluminium eloxiert natur (6063)Aluminium eloxiert natur (6063) Ausführung Glas4 mm Sicherheitsglas matt4 mm Sicherheitsglas matt4 mm Sicherheitsglas matt SchutzklasseIP 67IP 67IP 67 Betriebstemperatur min. / max.- 40 °C bis + 60 °C- 40 °C bis + 60 °C- 40 °C bis + 60 °C ZertifizierungCE, EMC, LVDCE, EMC, LVDCE, EMC, LVD Schwenkwinkel350°350°350° Abmessungen    Größe (L x B x H)250 x 55 x 20 mm430 x 55 x 20 mm540 x 55 x 20 mm Befestigung Schraube M6Schraube M6Schraube M6 Lochabstand in der Breite28 mm28 mm28 mm Lochabstand in der Länge220 mm400 mm510 mm Gewicht800 g1300 g1700 g

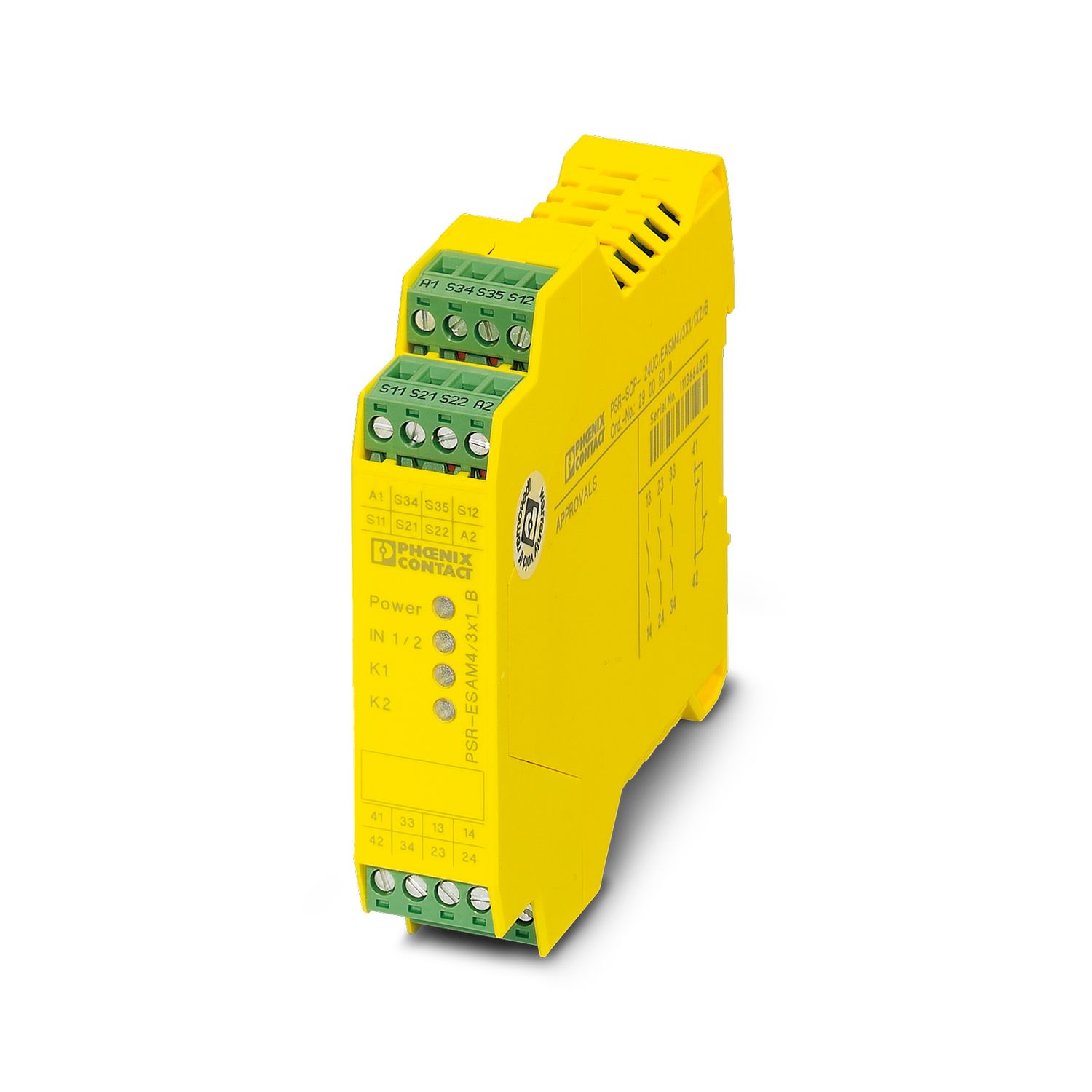

Ihre VorteileBis Cat. 4/PL e nach EN ISO 13849-1, SIL 3 nach EN IEC˽62061, SIL 3 nach IEC 61508Manuell überwachte sowie automatische Aktivierung in einem GerätBasisisolierung2-kanalige Ansteuerung3 Freigabestrompfade, 1 MeldestrompfadArtikeleigeschaften ProdukttypSicherheitsrelais ProduktfamiliePSRclassic AnwendungNot-Halt Schutztür Lebensdauer mechanischca. 107 Schaltspiele RelaistypElektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3 Elektrische Eigenschaften Maximale Verlustleistung bei Nennbedingung16,44 W (US = 26,4 V, IL² = 72 A², PGesamt max = 2,04 W + 14,4 W) Nennbetriebsart100 % ED Luft- und Kriechstrecken zwischen den Stromkreisen Bemessungsisolationsspannung250 V Bemessungsstoßspannung / IsolierungSiehe Kapitel Isolationskoordination Eingangsdaten Allgemein Bemessungssteuerstromkreisspeisespannung US24 V DC -15 % / +10 % Leistungsaufnahme an UStyp. 1,68 W (DC) Bemessungssteuerspeisestrom IStyp. 70 mA Eingangsspannungsbereich bezogen auf UN0,85 ... 1,1 Typischer Eingangsstrom bei UN70 mA DC (bei Us) Einschaltstrom< 3,5 A (Δt = 3 ms bei Us) < 100 mA (Δt = 500 ms, bei Us/Ix an S12) > -100 mA (Δt = 300 ms, bei Us/Ix an S22) < 6 mA (bei Us/Ix an S34) < 6 mA (bei US/Ix an S35) Stromaufnahmetyp. 38 mA (S12) typ. -38 mA (S22) typ. 0 mA (bei Us/Ix an S34) typ. 1 mA (bei US/Ix an S35) Spannung an Eingangs-, Start- und Rückführkreisca. 24 V DC Filterzeit5 ms (an A1 bei Spannungseinbrüchen bei Us) Keine Testpulse erlaubt Ansprechzeit typisch100 ms (überwachter/ manueller Start) 150 ms (automatischer Start) Typ. Anzugszeit bei Us250 ms (bei Ansteuerung über A1) Rückfallzeit typisch20 ms (bei Anforderung über die Sensorkreise) 45 ms (bei Anforderung über A1) Gleichzeitigkeit∞ Wiederbereitschaftszeit1 s (nach Anforderung der Sicherheitsfunktion) < 1 s (Boot-Zeit) SchutzbeschaltungÜberspannungsschutz; Suppressordiode Max. zulässiger Gesamtleitungswiderstandca. 50 Ω (Eingangs- und Startkreise bei US) BetriebsspannungsanzeigeLED grün StatusanzeigeLED grün Ausgangsdaten Kontaktausführung3 Freigabestrompfade 1 Meldestrompfad KontaktmaterialAgSnO2, + 0,2 µm Au Schaltspannung maximal250 V AC Schaltspannung minimal10 V AC/DC Grenzdauerstrom6 A (Derating und Lastgrenzkurve beachten) Einschaltstrom maximal6 A Einschaltstrom minimal10 mA Quadr. Summenstrom72 A2 (Freigabestrompfade) 36 A2 (Meldestrompfad 41/42) Abschaltleistung (ohmsche Last) maximalsiehe Lastgrenzkurve Schaltleistung minimal100 mW Schaltvermögen nach IEC 60947-5-16 A (DC13, Freigabestrompfade) 5 A (AC15, Freigabestrompfade) 2 A (DC13, Meldestrompfade) 1,5 A (AC15, Meldestrompfade) Ausgangssicherung10 A gL/gG (Freigabestrompfade) 4 A gL/gG (Freigabestrompfade Low Demand) 6 A gL/gG (Meldestrompfad) Anschlussdaten Anschlusstechnik steckbarja Leiteranschluss AnschlussartSchraubanschluss Leiterquerschnitt starr0,2 mm² ... 2,5 mm² Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm² Leiterquerschnitt AWG24 ... 12 Abisolierlänge7 mm SchraubengewindeM3 Abmessungen Breite22,5 mm Höhe99 mm Tiefe114,5 mm Materialangaben Farbe (Gehäuse)gelb (RAL 1018) Material GehäusePolyamid Kennwerte Sicherheitstechnische Daten Stopp-Kategorie0 Sicherheitstechnische Daten: EN ISO 13849 Kategorie4 Performance Level (PL)e (5 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr) Sicherheitstechnische Daten: IEC 61508 - High-Demand Safety Integrity Level (SIL)3 Sicherheitstechnische Daten: IEC 61508 - Low-Demand Safety Integrity Level (SIL)3 Sicherheitstechnische Daten: EN IEC 62061 Safety Integrity Level (SIL)3 Umwelt- und Lebensdauerbedingungen Umgebungsbedingungen SchutzartIP20 Schutzart Einbauort minimalIP54 Umgebungstemperatur (Betrieb)-20 °C ... 55 °C (Derating beachten) Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C Einsatzhöhe≤ 2000 m (über NN) Max. zul. Luftfeuchtigkeit (Lagerung/Transport)75 % (im Mittel, 85 % gelegentlich, keine Betauung) Max. zul. Luftfeuchtigkeit (Betrieb)75 % (im Mittel, 85 % gelegentlich, keine Betauung) Schock15g Vibration (Betrieb)10 Hz ... 150 Hz, 2g Zulassungen CE KennzeichnungCE-konform Normen und Bestimmungen Luft- und Kriechstrecken zwischen den Stromkreisen Normen/BestimmungenDIN EN 60947-1 Montage MontageartTragschienenmontage Montagehinweissiehe Derating-Kurve Einbaulagevertikal oder horizontal AnschlussartSchraubanschluss KlassifikationenECLASS ECLASS-11.027371819 ECLASS-13.027371819 ECLASS-12.027371819 ETIM ETIM 9.0EC001449 UNSPSC UNSPSC 21.039122205

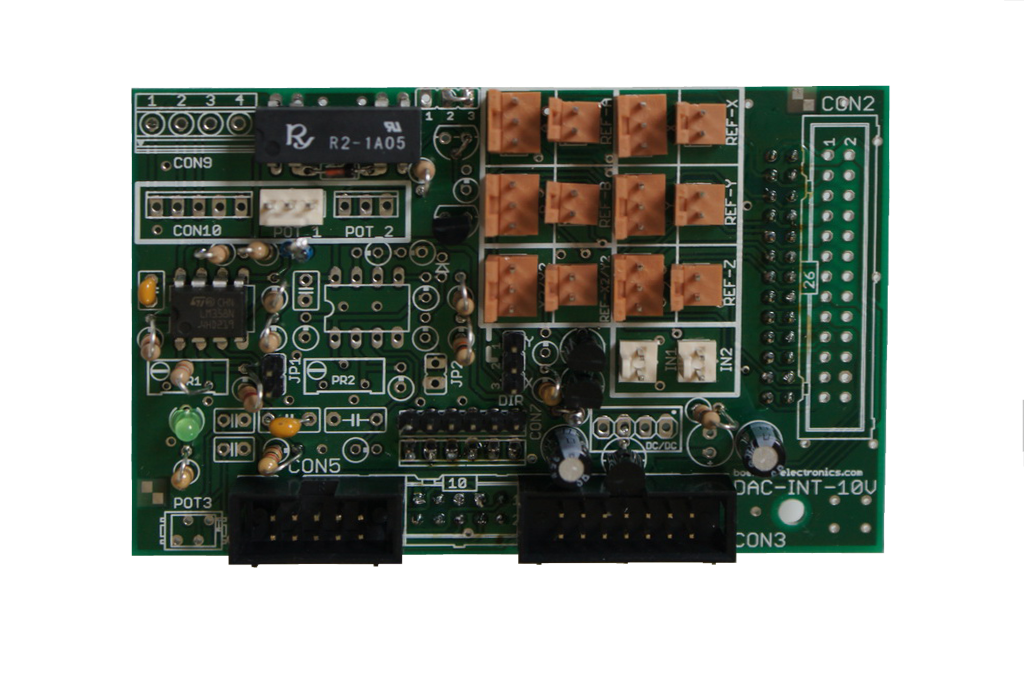

Interface Karte für den Anschluss von bis zu 5 Achsen an den Controller SMC5D.Ein separater Anschluss für den Betrieb von zwei Motoren auf einer X/Y Achse.Analogausgang 1,2 - 10V zur Spindeldrehzahlsteuerung über einen Frequenzumrichter oderbeispielsweise zur Einstellung von einem Tangentialmesserhub.Wahlweise können die Werte wie z.B. die Drehzahl über einen Potentiometer korrigiert werden.Technische Daten:- Spanunngsversorgung 5 Volt- Takt- und Richtungssignale bis 150 kHz- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 24 Optoisolierte Eingänge- 24 Open Collector- und Spannungsausgänge- 3 analoge  Ausgänge- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller- Download DAC-INT-10V

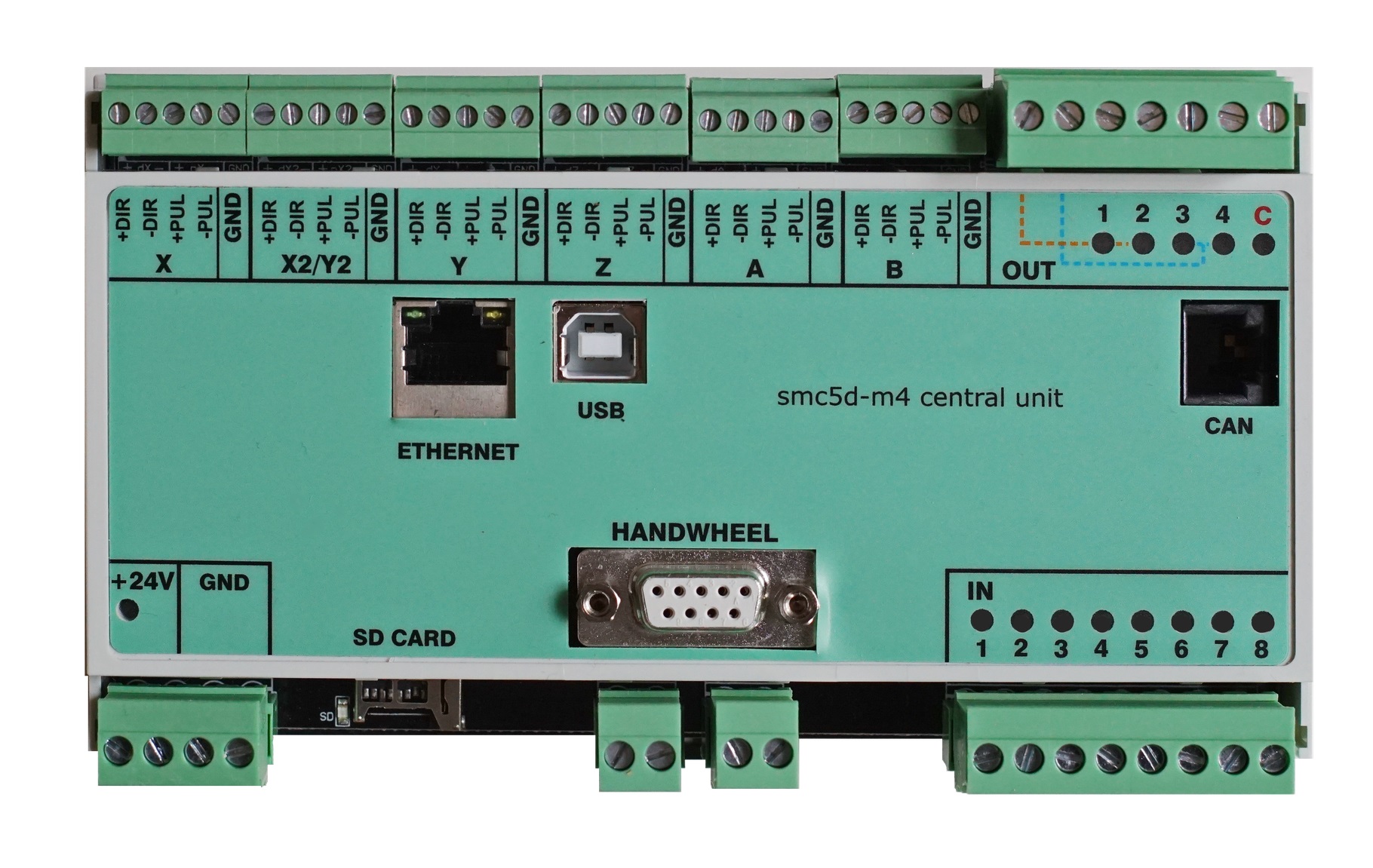

CNC Controller SMC5d-M4 PRO Zentraleinheit ( CPU )Der CNC Controller smc5d-m4 pro ist das neue Flagschiff unserer Controllerfamilie.Er basiert auf einem leistungsstarkem 32 Bit ARM NXP LPC4337 M4 Microcontroller mit 204 MHz Taktrate. Die onboard LAN- und USB 2.0 Schnittstellen (kompatibel zu USB 3.0) gewährleisten einen reibungslosen Datenaustausch mit dem CncGraF Steuerungsrechner. Die Stromversorgung des Controllers erfolgt über eine externe Stromquelle.Aufgrund seiner Leistungsfähigkeit eignet sich dieser Controller zur Ansteuerung hochkomplexer 5-Achs Maschinen und der Abarbeitung rechenintensiver Arbeitsabläufe.Die integrierte CAN Bus Technologie und Hutschienenmontage erlaubt einen einfachen Aufbau professioneller Steuerungshardware nach Industriestandard.Technische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- Takt- und Richtungssignale bis 300 kHz- Schrittfrequenz als Differenzialausgänge für maximale Störfestigkeit- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- Micro SD-Kartenslot- CAN-Kommunikation zwischen den Modulen- Bis zu sechs I/O Module und bis zu vier DAC Module anschließbar- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 8 Optoisolierte Eingänge, 24 V DC,- 4 Relaisausgänge,- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- 1 x Netzwerkanschluß RJ 45- 1 x SUB D 9 Pol ( RS485 oder CAN für Handrad / Joystick )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )- insgesamt können bis 104 Eingänge und 124 Ausgänge verarbeitet werden- weiter können bis zu 8 analoge Eingänge und  8 analoge  Ausgänge verarbeitet werdenDownloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

Erweiterungsmodul für 2 analoge Eingänge 0 - 10 V und 2 analoge Ausgänge 0 - 10 VTechnische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- CAN-Kommunikation zwischen den Modulen- 2 Analog - Eingänge, 0 - 10 V- 2 Analog - Ausgänge, 0 - 10 V- Bis zu vier I/O Module an smc5d-m4 pro Controller anschließbar- Drehzahl über Potentiometer regelbar- insgesamt können bis zu 8 analoge Eingänge und  8 analoge  Ausgänge verarbeitet werden- Zwei Relais-Ausgänge parallel mit  Ausgang 1 und 2Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

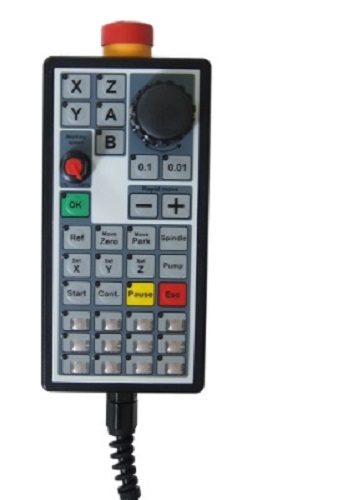

Beschreibung:Das elektronische Handrad wird mittels Kabel direkt am Controller angeschlossen. Da die Bewegungen der Maschine somit direkt über die Hardwaresteuerung  (ohne PC) erfolgt, entstehen hierbei auch keinerlei Verzögerungen bei der Positionierung der CNC-Maschine.Alle Aktionen am Handrad werden 1:1 an die Software übergeben.Die hochwertige Folientastatur des Handrades besitzt 29 Status-LED's.Durch eine Metallschnappscheibe innerhalb der Tastatur wird jeder Schaltvorgang auch haptisch und akustisch mit einem Klick bestätigt.Das Handrad hat über 30 Tasten und Regler. Mehrere Standard-Funktionen wie z.B.: Referenzfahrt ausführen, Job starten, Pause, etc. sind fest belegt und können sofort eingesetzt werden. Die unteren 12 Funktionstasten lassen sich über cncGraF mit eigenen Funktionen und Makros belegen.Das Gehäuse des Handrades ist rundherum abgedichtet und rückseitig zur einfachen Befestigung an der Maschine mit Magneten versehen. Das Handrad verfügt über einen eingebauten Not-Aus Schalter.Funktionen:Verfahren aller 5 Achsen über einen Drehregler (optischer Endcoder). Die Schrittauflösung ist zwischen 0,1mm oder 0,01mm einstellbar ( in der Software cncGraF ).Standard Funktionen:Referenzfahrt ausführen, Nullpunkt anfahren, Parkpunkt anfahren, Spindel an/aus, Nullpunkt X/Y/Z setzen, Pumpe an/aus, Job starten,Job fortfahren, Pause, Abbruch.Weitere Funktionen und Makros können an den 12 frei kofigurierbaren Funktionstasten festgelegt werden. Diese 12 Zusatz-Tasten haben Einschubfenster, die durch den Einsatz von Textstreifen eine individuelle Tasten- und Felderbeschriftung ermöglichen.Die Arbeitsgeschwindigkeit kann während des laufenden Betriebs verändert werden.Ein NOT-AUS Schalter ist vorne am Gehäuse integriert.Technische Daten:- Gewicht etwa 400g- Masse in mm (B x H x T): 80.3 x 185 x 50.5- Kabellänge 5m (auf Wunsch auch länger)- NOT-AUS Schalter- Kompatibel zu allen aktuellen BOENIGK CNC Controllern und cncGraF 7 Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

Technische Daten:Integrierter ServomotorNennspannung: 48 V DCNennleistung: 400 WNenndrehmoment: 1,27 NmAnzahl Phasen: 3Nenndrehzahl: 3000 U/min ± 7%Drehmomentkoeffizient: 0.082 Nm / ALeerlaufdrehzahl: 4200 U/min ± 7%Nennstrom: 11,2 A ± 20%Rotorträgheit: 68 kg · mm²Leerlaufstrom: 1,2 AIsolationsklasse: (UL) B

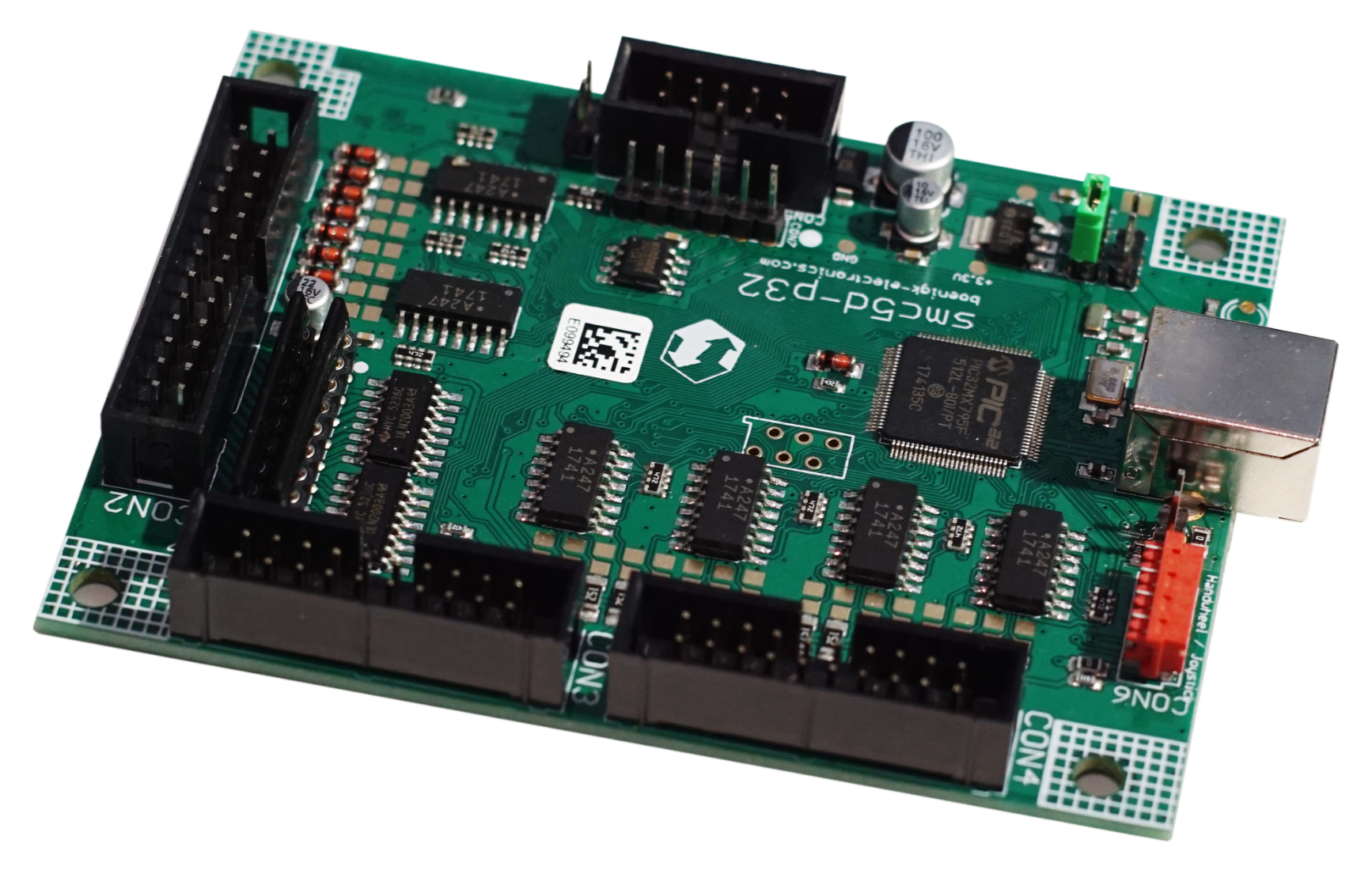

Der 5-Achs Standardcontroller smc5d-p32 ist die konsequente Weiterentwicklung der beliebten smc4d-u2 Controller Serie !Er basiert auf einem 32 Bit Mikrocontroller PIC32 mit 80 MHz und sorgt somit für eine stabile und unterbrechungsfreie Impulsausgabe.Er eignet sich hervorragend zur Ansteuerung von CNC Maschinen wie Fräsen, Drehbänken, Plotteranwendungen oder Schneid- oder Dosieranlagen und unterstützt bis zu 5 Achsen simultan. Durch optionale Erweiterungskarten lassen sich eine Vielzahl an Ein- und Ausgängen für individuelle Maschinentypen und Fertigungssystem darstellen.Ein schneller Datenaustausch mit dem Rechner ist über die USB 2.0 Schnittstelle (kompatibel zu USB 3.0) gewährleistet. Die Stromversorgung des Controllers erfolgt wahlweise direkt über die USB Schnittstelle oder eine externe Stromquelle.Eine Erweiterung des Controllers mit LAN Funktionalität ist ebenfalls möglich.Technische Daten:- Spanunngsversorgung 5 Volt- Takt- und Richtungssignale bis 150 kHz- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 24 Optoisolierte Eingänge- 24 Open Collector- und Spannungsausgänge- 3 analoge  Ausgänge 1,2 - 10 V- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller- Download DAC-INT-10V

Das 2D- und 3D-Lasermesssystem ist ein hochpräzises Messsystem, das speziell für die Vermessung von gekanteten Laserbauteilen und ähnlichen Werkstücken entwickelt wurde.Es ermöglicht die Messung komplexer Profile durch den Einsatz von zwei hochauflösenden blauen Linien-Lasern.Die Laser erfassen simultan die Abstände von den Bauteiloberflächen, deren Daten mittels einer Windows-basierten Software verarbeitet werden.Messergebnisse werden in Echtzeit angezeigt und können mit voreingestellten Sollwerten und Toleranzen abgeglichen werden.Das System kann durch eine schrittweise Bewegung der Lasermessköpfe ein vollständiges 3D-Messprofil erzeugen.Die Datenprotokollierung erfolgt lückenlos in verschiedenen CSV-Formaten, wobei zusätzliche Produktionsdaten wie Seriennummer, Datum, Uhrzeit, Chargeninformation und Maschinen-ID automatisch gespeichert werden.Das System bietet flexible Kommunikations- und Steuerungsmöglichkeiten über digitale und analoge Ein- und Ausgänge.Durch die integrierte SPS-Funktionalität können komplexe Abläufe und logische Verknüpfungen problemlos umgesetzt werden.Die visuelle Signalisierung durch Ampelfarben oder Live-Meldungen auf einem Monitor helfen, qualitätskritische Bauteile sofort zu identifizieren.Informationen zur Messmittelfähigkeit der eingesetzten LJ-V Laserprofilsensoren:Die Laserprofilsensoren sind werkseitig kalibriert und liefern ab Werk unabhängig vom Abstand Messwerte in Millimetern.Dank einer sogenannten Rektifizierung bleibt die Messgenauigkeit innerhalb des gesamten Messbereichs konstant.Jeder Messkopf kann mit einem entsprechenden Kalibrierzertifikat geliefert werden.Daraus ergibt sich, dass es sich bei den Laserprofilsensoren eindeutig um ein Messmittel handelt.Im Gegensatz dazu gelten 2D-Kamerasysteme grundsätzlich als Prüfmittel, da diese werkseitig lediglich Pixelwerte liefern.Diese Pixelwerte können zwar in Abhängigkeit vom Abstand in Messwerte umgerechnet werden, jedoch:Verändert sich der Abstand oder wird ein Prüfmerkmal auf einer anderen Höhenebene betrachtet, verliert die Kalibrierung ihre Gültigkeit.Dadurch können Messungen verfälscht werden, und die Kamerasysteme sind nur für Vergleichsanalysen geeignet.Aus diesem Grund werden 2D-Kamerasysteme in der Regel als Prüfmittel eingestuft.Features:Präzise Messtechnik:Zwei blaue Linien-Laser mit je 800 Messpunkten pro LinieMessgenauigkeit von ca. ±0,03 mm. (je nach Abstand)Unempfindlichkeit gegenüber FremdlichtMessprofile:2D-Messung von Profilen, z. B. Breiten- und Höhenmessung3D-Profilgenerierung durch mehrfache Messungen und Zusammenführung der DatenAutomatische Bauteilnachführung:Bauteile müssen nicht exakt in der X - und Z Achse positioniert werdenDatenprotokollierung:Speicherung der Messergebnisse in CSV-DateienZusätzliche Produktionsdaten wie Chargen, Maschinen-IDs und Zeitstempel integrierbarDigitale und analoge Ein-/Ausgänge:Grundkonfiguration: 8 digitale Eingänge, 4 digitale AusgängeErweiterbar auf bis zu 104 digitale Eingänge und 124 digitale Ausgänge8 analoge Ein- und Ausgänge (jeweils 0-10 V)Software und Steuerung:Windows-basierte Bedienoberfläche mit intuitiver Eingabe von Sollwerten und ToleranzenSPS-Funktionalität für logische Verknüpfungen und automatisierte AbläufeKommunikation:Ethernet-Verbindung (TCP/IP) zwischen PC, Messtechnik und SPS-ModulenPlug-and-Play-System mit Erweiterbarkeit für kundenspezifische FunktionenFunktionen:Live-Ausgabe von Messergebnissen am MonitorEchtzeitbewertung von Bauteilen mit Soll- / Ist-AbgleichVisuelle Signalisierung von Ergebnissen (Ampelsystem: Rot, Gelb, Grün)Konfigurierbare Toleranzbereiche für grenzwertige BauteileAutomatische Kommunikation mit Robotern zur Freigabe oder Ablehnung von BauteilenMöglichkeit zur nachträglichen Softwareanpassung für spezifische KundenanforderungenVorteile:Höchste Präzision: Minimierung von Abweichungen durch hochauflösende LasersensorikEffizienzsteigerung:Frühzeitige Fehlererkennung ermöglicht proaktive Anpassungen in der ProduktionFlexibilität:Modular erweiterbar, sowohl in der Hardware als auch in der SoftwareBenutzerfreundlichkeit:Intuitive Software und einfache Integration in bestehende ProduktionsprozesseZuverlässigkeit:Lückenlose Dokumentation aller relevanten ProduktionsdatenKostenreduktion:Reduzierter Ausschuss durch präzise Messungen und digitale und visuelle RückmeldungenTechnische Daten Lasermessköpfe: Messbereich:Z - Achse: 300 ±145 mmX - Achse: 180 mmWiederholgenauigkeit:Z - Achse: 0,005 mmX - Achse: 0,060 mmTechnische Daten Zentraleinheit:Im Gehäuse für Schaltschrank mit HutschieneSpannungsversorgung 24 Volt6 x Schritt- / Richtungssignalausgabe bis 300 kHzSchrittfrequenz als Differenzialausgänge für maximale Störfestigkeit5 Achs - Betrieb simultan, interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y21 x Doppelantrieb, Achse X oder YMicro SD-Kartenslot8 optoisolierte Eingänge 24 V DC4 Relaisausgänge1 x USB (USB 2.0, kompatibel zu USB 3.0)1 x Netzwerkanschluss RJ 451 x SUB D 9 Pol (RS485 oder CAN für z.B. Handrad oder Joystick)CAN - Kommunikation für ErweiterungsmoduleBis zu sechs Erweiterungsmodule mit digitalen Eingängen und Ausgängen über CAN-Bus anschließbarBis zu vier Erweiterungsmodule mit analogen Eingängen und Ausgängen über CAN-Bus anschließbarinsgesamt können bis 104 digitale Eingänge und 124 Relais - Ausgänge verarbeitet werdenweiter können bis zu 8 analoge Eingänge und  8 analoge Ausgänge verarbeitet werdenTechnische Daten Erweiterungsmodul für digitale IO’s (nicht im Lieferumfang enthalten):Erweiterungsmodul für 16 optoisolierte Eingänge 24 V DC und 20 RelaisausgängeIm Gehäuse für Schaltschrank mit HutschieneSpannungsversorgung 24 VoltCAN-Kommunikation zwischen den Modulen16 optoisolierte Eingänge 24 V DC20 RelaisausgängeBis zu sechs I/O Module an eine Zentraleinheit anschließbarinsgesamt können bis 104 Eingänge und 124 Ausgänge verarbeitet werdenTechnische Daten Erweiterungsmodul für analoge IO’s (nicht im Lieferumfang enthalten):Erweiterungsmodul für 2 analoge Eingänge 0 - 10 V und 2 analoge Ausgänge 0 - 10 VIm Gehäuse für Schaltschrank mit HutschieneSpannungsversorgung 24 VoltCAN-Kommunikation zwischen den Modulen2 analog - Eingänge, 0 - 10 V2 analog - Ausgänge, 0 - 10 Vdirekter Anschluss von Potentiometern möglichBis zu vier I/O Module an eine Zentraleinheit anschließbarinsgesamt können bis zu 8 analoge Eingänge und  8 analoge Ausgänge verarbeitet werdenZwei Relais-Ausgänge parallel mit Ausgang 1 und 2Technische Daten PC:Betriebssystem: Windows 10 Pro, 64 BitProzessor: AMD Ryzen 5 5600G, 6 x 3900 MHzProzessorkühler: Low-Profile CPU-KühlerGrafikkarte: Radeon Vega 8 Mobile OnChipMainboard: Mini-PC Barebone X300Arbeitsspeicher: 16 GB SO-DIMM DDR4-RAM, dual Channel (2x 8 GB), 3200 MHz, CrucialFestplatte: 250 GB M.2 PCIe SSD Samsung 970 Evo Plus (Lesen/Schreiben: max. 3500 MB/s | 2300 MB/s)Cardreader: microSD-CardReader (SD/SDXC/SDHC, max. 512 GB)Gehäuse: Mini-PC Gehäuse X300Netzteil: externes NetzteilWLAN: 2400 MBit/s Wireless LAN, Intel® AX 201, WiFi 6 802.11 ax WLAN, 2.4 GHz & 5 GHz dual BandBluetooth: 5.1Netzwerkkarten: 2 x 10 / 100 / 1000 MBit/s Gigabit Ethernet LANVideoausgänge: 1 x HDMI 2.0, 1 x Displayport 1.2Soundkarte: onBoard HD Soundsonstige Schnittstellen: 2 x Kopfhörer, 1 x Mikrofon, 1 x Line inUSB: 4 x USB 3.1 Gen2 Typ AAbmessungen L x B x H: 152 x 154 x 67 mmLiefer- und Leistungsumfang:2 x Laserprofilsensor1 x Auswertung für zwei Laserprofilsensoren1 x Schaltschrankinkl. 24 V NetzteilSPS Zentraleinheit ohne Erweiterungsmodulediverse ReihenklemmenKoppelrelais für potenzialfreie Signalübergabe zu Fremdsteuerung1 x PC inkl. Betriebssystem und vorinstallierter Software1 x Elektrokonstruktion / Schaltplan als PDFInbetriebnahme vor OrtNicht im Lieferumfang enthalten, aber erforderlich:Monitor zur Visualisierung (40 Zoll empfohlen)Vorrichtung zur Aufnahme der Lasermessköpfe

Das 2D - Lasermesssystem ist ein hochpräzises Messsystem, das speziell für die Vermessung von gekanteten Laserbauteilen und ähnlichen Werkstücken entwickelt wurde.Es ermöglicht die Messung komplexer Profile durch den Einsatz von zwei hochauflösenden roten Punkt-Lasern.Die Laser erfassen simultan die Abstände von den Bauteiloberflächen, deren Daten mittels einer Windows-basierten Software verarbeitet werden.Messergebnisse werden in Echtzeit angezeigt und können mit voreingestellten Sollwerten und Toleranzen abgeglichen werden.Die Datenprotokollierung erfolgt lückenlos in verschiedenen CSV-Formaten, wobei zusätzliche Produktionsdaten wie Seriennummer, Datum, Uhrzeit, Chargeninformation und Maschinen-ID automatisch gespeichert werden.Das System bietet flexible Kommunikations- und Steuerungsmöglichkeiten über digitale und analoge Ein- und Ausgänge.Durch die integrierte SPS-Funktionalität können komplexe Abläufe und logische Verknüpfungen problemlos umgesetzt werden.Die visuelle Signalisierung durch Ampelfarben oder Live-Meldungen auf einem Monitor helfen, qualitätskritische Bauteile sofort zu identifizieren.Informationen zur Messmittelfähigkeit der eingesetzten IL Laserpunktsensoren:Die Laserpunktsensoren sind werkseitig kalibriert und liefern ab Werk unabhängig vom Abstand Messwerte in Millimetern.Dank einer sogenannten Rektifizierung bleibt die Messgenauigkeit innerhalb des gesamten Messbereichs konstant.Jeder Messkopf kann mit einem entsprechenden Kalibrierzertifikat geliefert werden.Daraus ergibt sich, dass es sich bei den Laserprofilsensoren eindeutig um ein Messmittel handelt.Im Gegensatz dazu gelten 2D-Kamerasysteme grundsätzlich als Prüfmittel, da diese werkseitig lediglich Pixelwerte liefern.Diese Pixelwerte können zwar in Abhängigkeit vom Abstand in Messwerte umgerechnet werden, jedoch:Verändert sich der Abstand oder wird ein Prüfmerkmal auf einer anderen Höhenebene betrachtet, verliert die Kalibrierung ihre Gültigkeit.Dadurch können Messungen verfälscht werden, und die Kamerasysteme sind nur für Vergleichsanalysen geeignet.Aus diesem Grund werden 2D-Kamerasysteme in der Regel als Prüfmittel eingestuft.Features:Präzise Messtechnik:Zwei rote Punkt-LaserMessgenauigkeit von ca. ±0,03 mm. (je nach Abstand)Unempfindlichkeit gegenüber FremdlichtMessprofile:2D-Messung von Profilen, z. B. Breiten- und HöhenmessungAutomatische Bauteilnachführung:Bauteile müssen nicht exakt in der X - und Z Achse positioniert werdenDatenprotokollierung:Speicherung der Messergebnisse in CSV-DateienZusätzliche Produktionsdaten wie Chargen, Maschinen-IDs und Zeitstempel integrierbarDigitale und analoge Ein-/Ausgänge:Grundkonfiguration: 8 digitale Eingänge, 4 digitale AusgängeErweiterbar auf bis zu 104 digitale Eingänge und 124 digitale Ausgänge8 analoge Ein- und Ausgänge (jeweils 0-10 V)Software und Steuerung:Windows-basierte Bedienoberfläche mit intuitiver Eingabe von Sollwerten und ToleranzenSPS-Funktionalität für logische Verknüpfungen und automatisierte AbläufeKommunikation:Ethernet-Verbindung (TCP/IP) zwischen PC, Messtechnik und SPS-ModulenPlug-and-Play-System mit Erweiterbarkeit für kundenspezifische FunktionenFunktionen:Live-Ausgabe von Messergebnissen am MonitorEchtzeitbewertung von Bauteilen mit Soll- / Ist-AbgleichVisuelle Signalisierung von Ergebnissen (Ampelsystem: Rot, Gelb, Grün)Konfigurierbare Toleranzbereiche für grenzwertige BauteileAutomatische Kommunikation mit Robotern zur Freigabe oder Ablehnung von BauteilenMöglichkeit zur nachträglichen Softwareanpassung für spezifische KundenanforderungenVorteile:Höchste Präzision: Minimierung von Abweichungen durch hochauflösende LasersensorikEffizienzsteigerung:Frühzeitige Fehlererkennung ermöglicht proaktive Anpassungen in der ProduktionFlexibilität:Modular erweiterbar, sowohl in der Hardware als auch in der SoftwareBenutzerfreundlichkeit:Intuitive Software und einfache Integration in bestehende ProduktionsprozesseZuverlässigkeit:Lückenlose Dokumentation aller relevanten ProduktionsdatenKostenreduktion:Reduzierter Ausschuss durch präzise Messungen und digitale und visuelle RückmeldungenTechnische Daten Lasermessköpfe:Messbereich:Z - Achse: 20 - 45 mmWiederholgenauigkeit:Z - Achse: 0,001 mmTechnische Daten Zentraleinheit:Im Gehäuse für Schaltschrank mit HutschieneSpannungsversorgung 24 Volt6 x Schritt- / Richtungssignalausgabe bis 300 kHzSchrittfrequenz als Differenzialausgänge für maximale Störfestigkeit5 Achs - Betrieb simultan, interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y21 x Doppelantrieb, Achse X oder YMicro SD-Kartenslot8 optoisolierte Eingänge 24 V DC4 Relaisausgänge1 x USB (USB 2.0, kompatibel zu USB 3.0)1 x Netzwerkanschluss RJ 451 x SUB D 9 Pol (RS485 oder CAN für z.B. Handrad oder Joystick)CAN - Kommunikation für ErweiterungsmoduleBis zu sechs Erweiterungsmodule mit digitalen Eingängen und Ausgängen über CAN-Bus anschließbarBis zu vier Erweiterungsmodule mit analogen Eingängen und Ausgängen über CAN-Bus anschließbarinsgesamt können bis 104 digitale Eingänge und 124 Relais - Ausgänge verarbeitet werdenweiter können bis zu 8 analoge Eingänge und  8 analoge Ausgänge verarbeitet werdenTechnische Daten Erweiterungsmodul für digitale IO’s (nicht im Lieferumfang enthalten):Erweiterungsmodul für 16 optoisolierte Eingänge 24 V DC und 20 RelaisausgängeIm Gehäuse für Schaltschrank mit HutschieneSpannungsversorgung 24 VoltCAN-Kommunikation zwischen den Modulen16 optoisolierte Eingänge 24 V DC20 RelaisausgängeBis zu sechs I/O Module an eine Zentraleinheit anschließbarinsgesamt können bis 104 Eingänge und 124 Ausgänge verarbeitet werdenTechnische Daten Erweiterungsmodul für analoge IO’s (nicht im Lieferumfang enthalten):Erweiterungsmodul für 2 analoge Eingänge 0 - 10 V und 2 analoge Ausgänge 0 - 10 VIm Gehäuse für Schaltschrank mit HutschieneSpannungsversorgung 24 VoltCAN-Kommunikation zwischen den Modulen2 analog - Eingänge, 0 - 10 V2 analog - Ausgänge, 0 - 10 Vdirekter Anschluss von Potentiometern möglichBis zu vier I/O Module an eine Zentraleinheit anschließbarinsgesamt können bis zu 8 analoge Eingänge und  8 analoge Ausgänge verarbeitet werdenZwei Relais-Ausgänge parallel mit Ausgang 1 und 2Technische Daten PC:Betriebssystem: Windows 11 Pro, 64 BitProzessor: AMD Ryzen 5 5600G, 6 x 3900 MHzProzessorkühler: Low-Profile CPU-KühlerGrafikkarte: Radeon Vega 8 Mobile OnChipMainboard: Mini-PC Barebone X300Arbeitsspeicher: 16 GB SO-DIMM DDR4-RAM, dual Channel (2x 8 GB), 3200 MHz, CrucialFestplatte: 250 GB M.2 PCIe SSD Samsung 970 Evo Plus (Lesen/Schreiben: max. 3500 MB/s | 2300 MB/s)Cardreader: microSD-CardReader (SD/SDXC/SDHC, max. 512 GB)Gehäuse: Mini-PC Gehäuse X300Netzteil: externes NetzteilWLAN: 2400 MBit/s Wireless LAN, Intel® AX 201, WiFi 6 802.11 ax WLAN, 2.4 GHz & 5 GHz dual BandBluetooth: 5.1Netzwerkkarten: 2 x 10 / 100 / 1000 MBit/s Gigabit Ethernet LANVideoausgänge: 1 x HDMI 2.0, 1 x Displayport 1.2Soundkarte: onBoard HD Soundsonstige Schnittstellen: 2 x Kopfhörer, 1 x Mikrofon, 1 x Line inUSB: 4 x USB 3.1 Gen2 Typ AAbmessungen L x B x H: 152 x 154 x 67 mmLiefer- und Leistungsumfang:2 x Laserpunktsensor1 x Auswertung für zwei Laserpunktsensoren1 x Schaltschrankinkl. 24 V NetzteilSPS Zentraleinheit ohne Erweiterungsmodulediverse ReihenklemmenKoppelrelais für potenzialfreie Signalübergabe zu Fremdsteuerung1 x PC inkl. Betriebssystem und vorinstallierter Software1 x Elektrokonstruktion / Schaltplan als PDFInbetriebnahme vor OrtNicht im Lieferumfang enthalten, aber erforderlich:Monitor zur Visualisierung (40 Zoll empfohlen)Vorrichtung zur Aufnahme der Lasermessköpfe

Der 5-Achs Standardcontroller smc5d-p32 ist die konsequente Weiterentwicklung der beliebten smc4d-u2 Controller Serie !Er basiert auf einem 32 Bit Mikrocontroller PIC32 mit 80 MHz und sorgt somit für eine stabile und unterbrechungsfreie Impulsausgabe.Er eignet sich hervorragend zur Ansteuerung von CNC Maschinen wie Fräsen, Drehbänken, Plotteranwendungen oder Schneid- oder Dosieranlagen und unterstützt bis zu 5 Achsen simultan. Durch optionale Erweiterungskarten lassen sich eine Vielzahl an Ein- und Ausgängen für individuelle Maschinentypen und Fertigungssystem darstellen.Ein schneller Datenaustausch mit dem Rechner ist über die USB 2.0 Schnittstelle (kompatibel zu USB 3.0) gewährleistet. Die Stromversorgung des Controllers erfolgt wahlweise direkt über die USB Schnittstelle oder eine externe Stromquelle.Eine Erweiterung des Controllers mit LAN Funktionalität ist ebenfalls möglich.Technische Daten:- Spanunngsversorgung 5 Volt- Takt- und Richtungssignale bis 150 kHz- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 24 Optoisolierte Eingänge- 24 Open Collector- und Spannungsausgänge- 3 analoge  Ausgänge 1,2 - 10 V- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller- Download DAC-INT-10V

Windows basierte Motion Control - Software zur Maschinensteuerung inkl. Zentraleinheit ( CPU ) im Hutschienengehaeuse.LCA - Low - cost - automation neu gedacht. SPS funktionalität, Schnittstellen und H.M.I. sind kein Problem mehr.Auch bei der Programmierung helfen wir gerne weiter. SPS Programmierkenntnisse sind nicht erforderlich.Fragen Sie gerne an, wir stellen Ihnen die Software kostenlos vor und erstellen Ihnen ein Angebot.Technische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- 6 x Schritt- / Richtungssignalausgabe bis 300 kHz- Schrittfrequenz als Differenzialausgänge für maximale Störfestigkeit- 5 Achs - Betrieb Simultan > Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 1 x Doppelantrieb, Achse X oder Y- Micro SD-Kartenslot- 8 Optoisolierte Eingänge 24 V DC- 4 Relaisausgänge- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- 1 x Netzwerkanschluß RJ 45- 1 x SUB D 9 Pol ( RS485 oder CAN für z.B. Handrad oder Joystick )- CAN - Kommunikation für Erweiterungsmodule- Bis zu sechs Erweiterungsmodule mit digitalen Eingängen und Ausgängen über CAN-Bus anschliessbar- Bis zu vier Erweiterungsmodule mit analogen Eingängen und Ausgängen über CAN-Bus anschliessbar- insgesamt können bis 104 digitale Eingänge und 124 Relais - Ausgänge verarbeitet werden- weiter können bis zu 8 analoge Eingänge und  8 analoge  Ausgänge verarbeitet werden

Erweiterungsmodul für 16 Optoisolierte Eingänge 24 V DC und 20 RelaisausgängeTechnische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- CAN-Kommunikation zwischen den Modulen- 16 Optoisolierte Eingänge 24 V DC- 20 Relaisausgänge- Bis zu sechs I/O Module an eine Zentraleinheit anschließbar- insgesamt können bis 104 Eingänge und 124 Ausgänge verarbeitet werden

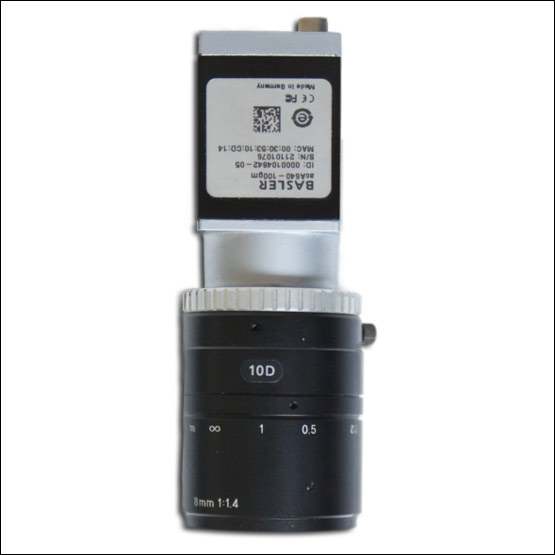

Beschreibung:Professionelles Video System mit Industrie Basler GigE- Kamera und Bildverarbeitungslizenz zur automatischen Ausrichtung und Passermarkenerkennung für Konturschnitte und Ausfräsungen.Das System ermöglicht es, die Konstruktion automatisiert an das vorliegende Werkstück anzupassen, indem zuvor aufgebrachte oder gedruckte Passermarken automatisch erkannt und vermessen werden und die somit gewonnenen Daten dazu verwendet werden die Arbeitspfade an das Werkstück automatisiert anzupassen.Praxisbeispiel: Um gedruckte Motive konturgenau aus einer Platte ausschneiden oder ausfräsen zu können, müsste man das Werkstück mit dem Aufdruck perfekt auf der Maschine ausrichten und mit großem Aufwand einen Nullpunkt ermitteln. Selbst im Idealfall wären hierbei ein oder mehrere Probedurchgänge notwendig. Teilweise lässt man auch einen unnötig dicken Rand stehen.Das Kamerasystem umgeht diese Problematik. Zuvor um das Motiv herum aufgedruckte Passmarken werden vom Video - Positionierungs - System erkannt und mit den Arbeitspfaden der geladenen Zeichnung verglichen. Anhand der ermittelten Differenzen wird das Virtuelle Maschinenbett dann gedreht, verschoben und bei Bedarf auch skaliert.Das System wird als Plug-In nahtlos in cncGraF Pro integriert. Die Definition eines Offset zwischen Kamera und Z-Achsen-Position erlaubt eine dauerhafte Montage neben der Z-Achse und eignet sich optimal für Digitaldruckereien, Verpackungsdesign, Schilder und Reklameherstellung sowie Stoffzuschnitte für Fahnen- und Bannerkonfektion unter Verwendung von Fräswerkezugen, oszillierenden Tangentialmessern und Lasern.Lieferumfang:- Basler GigE Kamera inkl. Objektiv und Netzteil- Lizenz für Positionierungs - System - EasyMarker

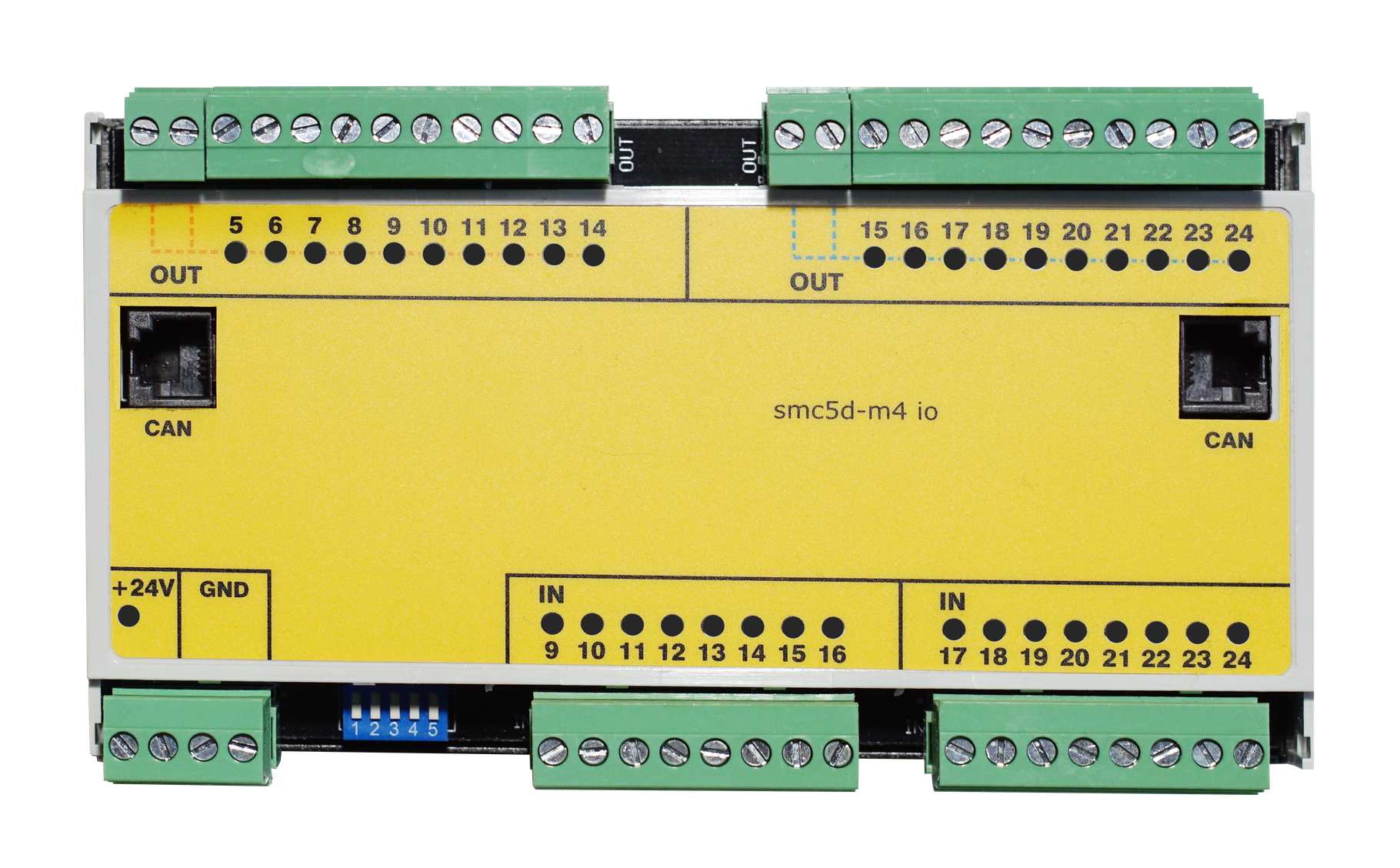

Erweiterungsmodul für 16 Optoisolierte Eingänge 24 V DC und 20 RelaisausgängeTechnische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- CAN-Kommunikation zwischen den Modulen- 16 Optoisolierte Eingänge 24 V DC- 20 Relaisausgänge- Bis zu sechs I/O Module an smc5d-m4 pro Controller anschließbar- insgesamt können bis 104 Eingänge und 124 Ausgänge verarbeitet werdenDownloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

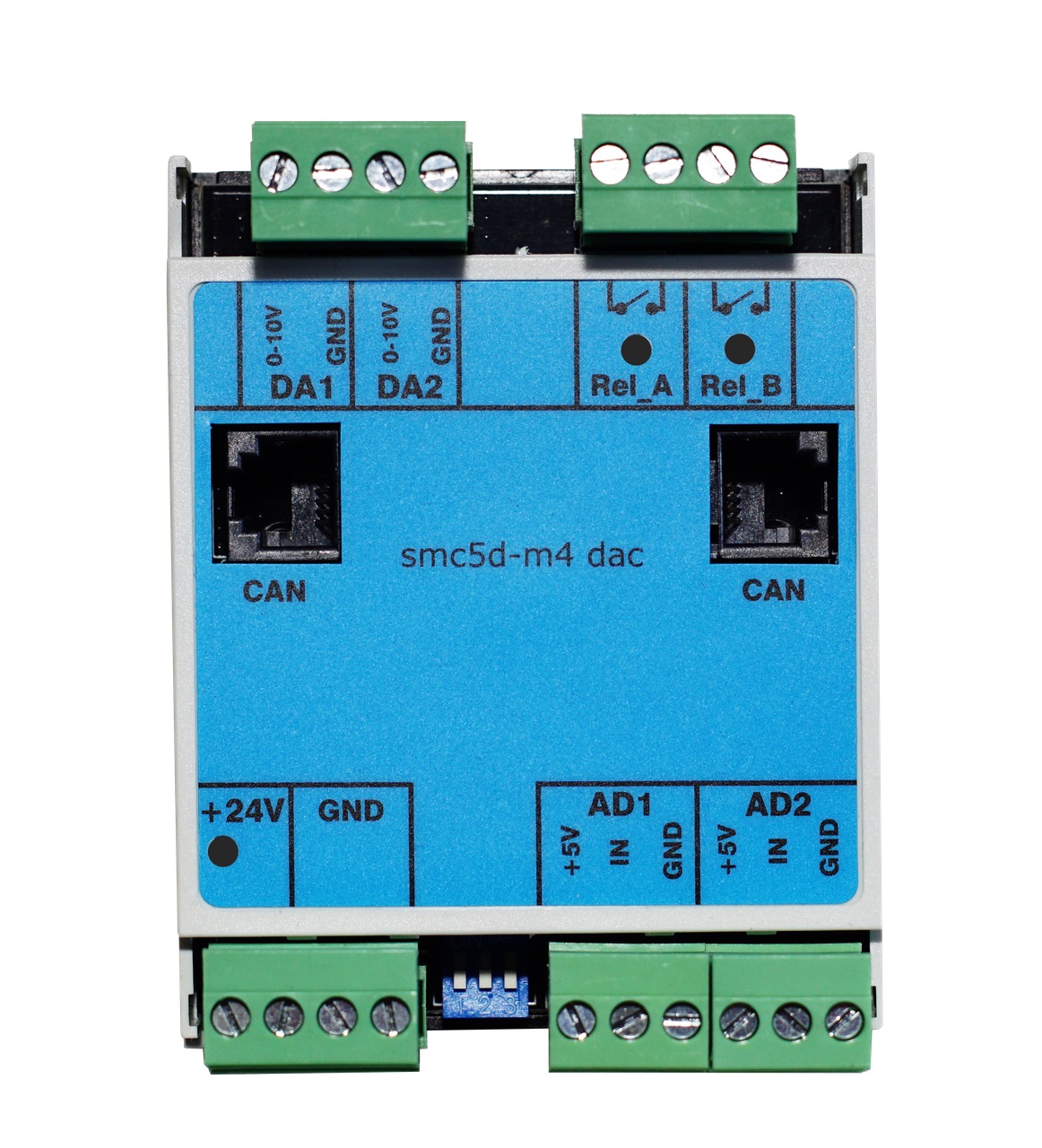

Erweiterungsmodul für 2 analoge Eingänge 0 - 10 V und 2 analoge Ausgänge 0 - 10 VTechnische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- CAN-Kommunikation zwischen den Modulen- 2 Analog - Eingänge, 0 - 10 V- 2 Analog - Ausgänge, 0 - 10 V- direkter Anschluss von Potentiometern möglich- Bis zu vier I/O Module an eine Zentraleinheit  anschließbar- insgesamt können bis zu 8 analoge Eingänge und  8 analoge  Ausgänge verarbeitet werden- Zwei Relais-Ausgänge parallel mit  Ausgang 1 und 2
