95,20 €*
10 verfügbar
Sofort verfügbar, Lieferzeit: 1-2 Tage
Bitte beachten Sie, dass wir uns in der Zeit vom 20.12.2024 bis 05.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Auslieferungen können daher erst wieder nach dem 05.01.2025. ausgeführt werden.
Wir danken für Ihr Verständnis und wünschen Ihnen und Ihrer Familie ein schönes Weihnachtsfest und einen guten Start ins neue Jahr.
Ein separater Anschluss für den Betrieb von zwei Motoren auf einer X/Y Achse.
Analogausgang 1,2 - 10V zur Spindeldrehzahlsteuerung über einen Frequenzumrichter oder
beispielsweise zur Einstellung von einem Tangentialmesserhub.
Wahlweise können die Werte wie z.B. die Drehzahl über einen Potentiometer korrigiert werden.
Technische Daten:
- Spanunngsversorgung 5 Volt
- Takt- und Richtungssignale bis 150 kHz
- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2
- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )
- 24 Optoisolierte Eingänge
- 24 Open Collector- und Spannungsausgänge
- 3 analoge Ausgänge
- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )
- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )
Downloads:
- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10
- Download USB-Treiber
- Download Handbuch für cncGraF 7.1
- Download Readme für cncGraF 7.1
- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro
- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro
- Download Anschluss Induktive Schalter
- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller
- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

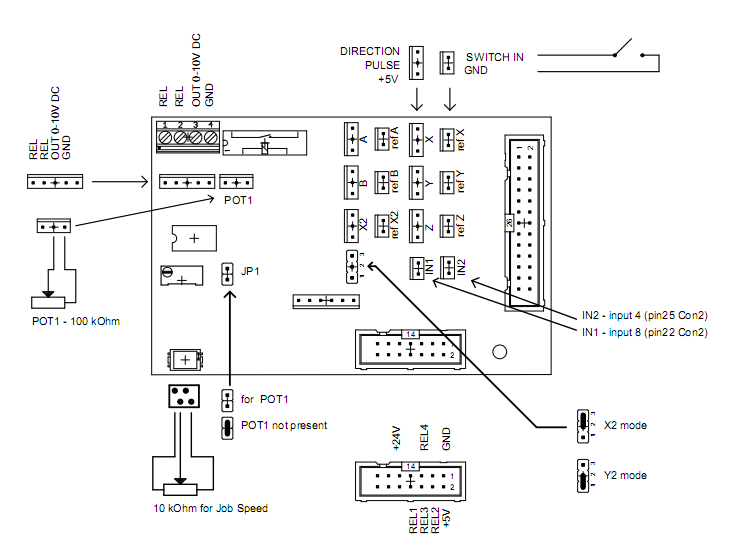

- Download DAC-INT-10V
