Beschreibung:230 V - Kabel für Primosol Solarstationen und aller Grundfos UPM 3 Pumpen, Länge: 2 m

Anwendung:Universell einsetzbar für Mischanwendungen in wasserbasierten Heizungs- und Kühlsystemen (Heizkörper, Flächenheizungen).Der 3-Wege-Mischer ist zudem auch als Verteil- und Zonenmischer einsetzbar.Geeignet für Wasser oder Wasser mit max. 50 % Glykol-Beimischung.Nicht geeignet für Trinkwasser.Beschreibung:Kompaktes, verlustarmes 3 - Wege - Mischventil mit Grundkörper aus Messing und griffigem, rutschfestem Drehknopf aus hochfestem Kunststoff.Der skalierte Drehknopf ermöglicht die einfache und präzise Einstellung des Mischventils im Handbetrieb.Die erhabene Markierung dient zur schnellen Positionserkennung.Für die volle Flexibilität beim Einbau liegen jeder Lieferung zwei Skalen bei: „0 bis 10“ für waagerechte und „10 bis 0“ für senkrechte Montage.3 - Wege - Mischventile dienen zum Verteilen und Mischen: Die gewünschte Vorlauftemperatur wird durch dasgenaue Mischungsverhältnis zwischen heißem Speicher- und kaltem Rücklaufwasser erreicht.Die Mischventile können mit den AFRISO Stellmotoren leicht automatisiert werden.Das neue AFRISO ProClick-Adaptersystem erlaubt hierbei eine mühelose, sekundenschnelle Montage des Motors auf dem Mischventil ohne zusätzliches Werkzeug getreu dem Motto: Aufklicken – fertig!Dank des geringen Drehmoments werden diese kaum belastet, was einer erhöhten Lebensdauer dient.Vorteile:- Zum Verteilen und Mischen- Kompakte Bauweise- Rutschfester Drehknopf zur präzisen Einstellung- Geringes Drehmoment für erhöhte Lebensdauer des Stellmotors- ProClick-Adaptersystem zur werkzeuglosen Motor-MontageTechnische Daten:Drehwinkel: 90°Temperatureinsatzbereich Medium: - 10 / + 110 °CNenndruck: Max. 10 barDurchfluss: 12 m³ / hLeckrate: < 1,5 % KvsNötiges Drehmoment: < 1 NmMaterial Gehäuse: Messing ( CW617N )O-Ringe: EPDM

Anwendung:Universell einsetzbar für Mischanwendungen in wasserbasierten Heizungs- und Kühlsystemen (Heizkörper, Flächenheizungen).Geeignet für Wasser oder Wasser mit max. 50 % Glykol-Beimischung.Nicht geeignet für Trinkwasser.Beschreibung:Kompaktes, verlustarmes 4 - Wege - Mischventil mit Grundkörper aus Messing und griffigem, rutschfestem Drehknopf aus hochfestem Kunststoff.Der skalierte Drehknopf ermöglicht die einfache und präzise Einstellung des Mischventils im Handbetrieb.Die erhabene Markierung dient zur schnellen Positionserkennung.Für die volle Flexibilität beim Einbau liegen jeder Lieferung zwei Skalen bei: „0 bis 10“ für waagerechte und „10 bis 0“ für senkrechte Montage.4 - Wege - Mischventile dienen der doppelten Beimischung.Dem Boiler kann so eine hohe Rücklauftemperatur zur Verfügung gestellt werden, um z. B. Korrosionsschäden zu verhindern.Gleichzeitig wird die gewünschte Vorlauftemperatur Heizkreis seitig durch das genaue Mischungsverhältnis zwischen heißem Speicher- und kaltem Rücklaufwasser erreicht.Die Mischventile können mit den AFRISO Stellmotoren leicht automatisiert werden.Das neue AFRISO ProClick-Adaptersystem erlaubt hierbei eine mühelose, sekundenschnelle Montage des Motors auf dem Mischventil ohne zusätzliches Werkzeug getreu dem Motto: Aufklicken – fertig!Dank des geringen Drehmoments werden diese kaum belastet, was einer erhöhten Lebensdauer dient.Vorteile:- Zum Verteilen und Mischen- Kompakte Bauweise- Rutschfester Drehknopf zur präzisen Einstellung- Geringes Drehmoment für erhöhte Lebensdauer des Stellmotors- ProClick-Adaptersystem zur werkzeuglosen Motor-MontageTechnische Daten:Drehwinkel: 90°Temperatureinsatzbereich Medium: - 10 / + 110 °CNenndruck: Max. 10 barDurchfluss: 12 m³ / hLeckrate: < 1,5 % KvsNötiges Drehmoment: < 1 NmMaterial Gehäuse: Messing ( CW617N )O-Ringe: EPDM

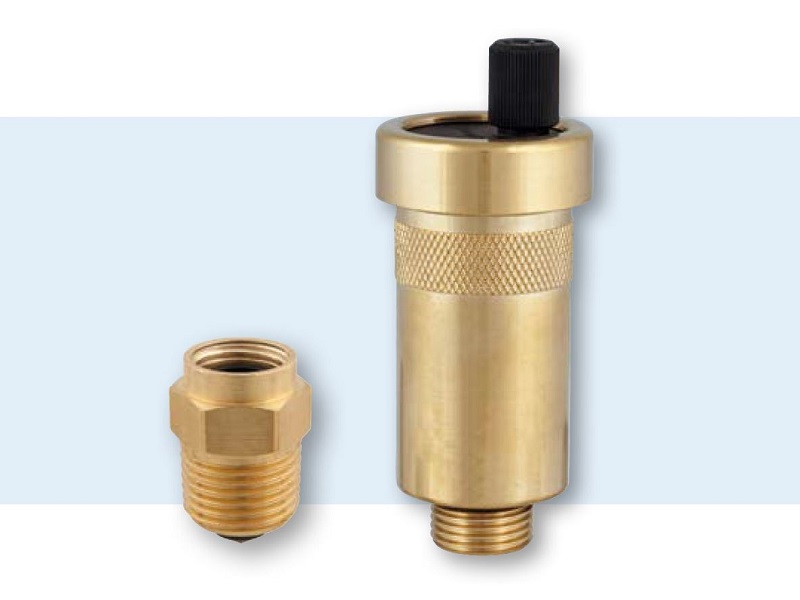

Solarschnellentlüfter mit Ventil und Absperrung 6 barBeschreibung:Schnellentlüfter für den Einsatz in thermischen Solaranlagen mit Betriebstemperaturen bis 150 °C und Betriebsdruck max. 6 bar.Gehäuse aus Messing - Präzisionsdrehteilen, Funktionsteile aus hochtemperaturbeständigem Kunststoff.Komplett montiert, mit Kugelhahn als Absperrvorrichtung.Anschluss G3/8".

gerader Schnellentlüfter 12 barAnwendung:Zur automatischen Entlüftung von geschlossenen Heizungsanlagen nach EN 12828.Geeignet bis 12 bar/110 °C für die Medien Wasser und Wasser - Glykol-Gemische mit max. 50 % Glykol.Beschreibung:Automatischer Schnellentlüfter mit Montageventil.Ideale Formgebung in Bezug auf Funktion und Aussehen durch die hohe, schmale Bauform.Anschlussgewinde selbstdichtend.Technische Daten:Anschluss: G3/8 oder G½Temperatureinsatzbereich: Max. 110 °CNenndruck: Max. 12 barGehäuse: MessingDeckel: Glasfaserverstärkter KunststoffÜberwurfschraubring: Messing

gerader Schnellentlüfter 12 barAnwendung:Zur automatischen Entlüftung von geschlossenen Heizungsanlagen nach EN 12828.Geeignet bis 12 bar/110 °C für die Medien Wasser und Wasser - Glykol-Gemische mit max. 50 % Glykol.Beschreibung:Automatischer Schnellentlüfter mit Montageventil.Ideale Formgebung in Bezug auf Funktion und Aussehen durch die hohe, schmale Bauform.Anschlussgewinde selbstdichtend.Technische Daten:Anschluss: G3/8 oder G½Temperatureinsatzbereich: Max. 110 °CNenndruck: Max. 12 barGehäuse: MessingDeckel: Glasfaserverstärkter KunststoffÜberwurfschraubring: Messing

gerader Solarschnellentlüfter 6 barBeschreibung:Schnellentlüfter für den Einsatz in thermischen Solaranlagen mit Betriebstemperaturen bis 150 °C und Betriebsdruck max. 6 bar.Gehäuse aus Messing - Präzisionsdrehteilen, Funktionsteile aus hochtemperaturbeständigem Kunststoff.Anschluss G3/8" mit O-Ring-Dichtung.

Winkelschnellentlüfter 12 barAnwendung:Zur automatischen Entlüftung von geschlossenen Heizungsanlagen nach EN 12828.Geeignet bis 12 bar/110 °C für die Medien Wasser und Wasser - Glykol-Gemische mit max. 50 % Glykol.Beschreibung:Automatischer Schnellentlüfter mit Aquastop.Während des gesamten Betriebes des Schnellentlüfters braucht die Entlüftungskappe nicht abgenommen zu werden,auch nicht für die Erstbefüllung oder zur Wartung.Technische Daten:Anschluss: G 1/2"Temperatureinsatzbereich: Max. 110 °CNenndruck: Max. 12 barGehäuse: Messing, vernickeltDeckel: Glasfaserverstärkter KunststoffÜberwurfschraubring: Messing, vernickelt

Anwendung:Zur Konstanthaltung des Pumpendruckes in geschlossenen Heizungsanlagen nach EN 12828 sowie zur Verminderung von Fließgeräuschen in der Heizungsanlage.Beschreibung:Differenzdruck-Überströmventil mit direkt ablesbarer Einstellskala. Gehäuse aus Messing. Erhältlich als gerade Ausführung oder als Eckausführung für besonders enge Einbausituationen. Am Überströmventil wird der bei Volllast der Heizungsanlage anstehende Differenzdruck direkt eingestellt. Geht der Förderstrom zurück, öffnet das Ventil, um die Förderhöhe der Umwälzpumpe konstant zu halten.Technische Daten:Temperatureinsatzbereich: Max. 95 °C (kurzzeitig 120 °C)Betriebsdruck: Max. 6 barDifferenzdruck: Stufenlos einstellbar 0,1/0,5 barGehäuse: EckausführungMaterial: MessingAnschluss:Eingang: G 3/4" InnengewindeAusgang: Verschraubung, flachdichtend mit Überwurfmutter G 3/4"

Anwendung:Zum Anschluss von Membranausdehnungsgefäßen bis 50 l für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.Beschreibung:Vormontierte Kombinationsarmatur, bestehend aus:- Armaturenträger aus massivem Messingguss mit integriertem Kappenventil zum Anschluss des Membranausdehnungsgefäßes- Bauteilgeprüftem Sicherheitsventil- Heizungsmanometer mit rotem Markierungszeiger, montiert über selbstdichtendem Montageventil- Schnellentlüfter (12 bar) montiert über selbstdichtendem Montageventil- Zwei formschlüssigen IsolationshalbschalenTechnische Daten:Anschlüsse:Kessel: G¾ InnengewindeAusdehnungsgefäß: G¾ InnengewindeTemperatureinsatzbereich:Medium: Max. 120 °CMaße (mit Isolation)B x H x T 360 x 185 x 100 mmIsolation:Expandiertes Polypropylen EPPArmaturenträger:Messing, Ausladung 300 mmMembran-Sicherheitsventil MS:Eingang x Ausgang: G 1/2" x G 3/4"Dichtung: Teflonring, drehbar eingedichtetAnsprechdruck: 3 barWärmeleistung: 50 kWHeizungsmanometer:Rohrfedermanometer mit selbstdichtendem MontageventilAnzeigebereich: 0/4 bar, mit rotem MarkenzeigerDurchmesser: 63 mm – G 3/8" radialSchnellentlüfter:Eingang: G 3/8"Nenndruck: 12 barLieferumfang:- GAK- 2 Isolationshalbschalen- Montagezubehör: Schrauben, Unterlagscheiben, Dübel

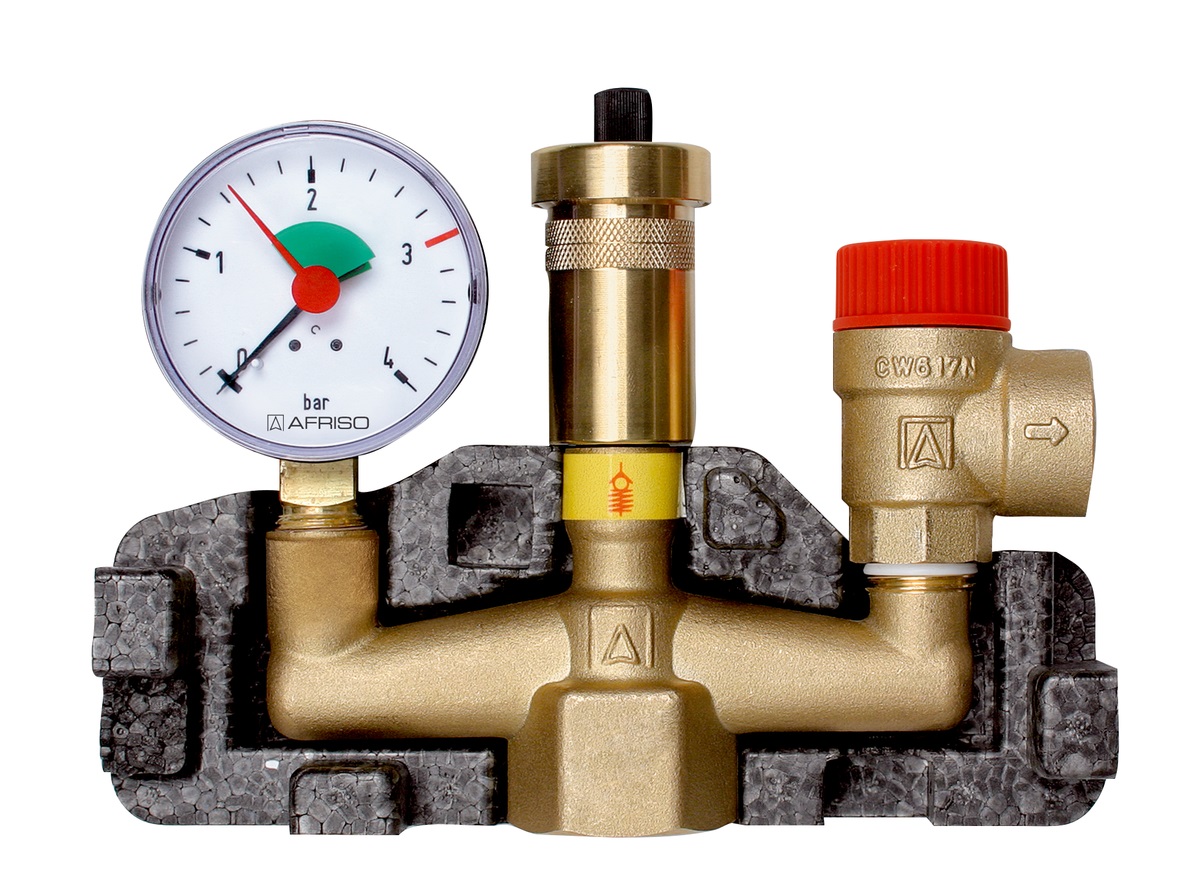

Anwendung:Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.Beschreibung:Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe in leichter Bauweise.Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter, Membran-Sicherheitsventil MS in einer formschlüssigen Isolation.Inklusive selbstdichtenden Montageventilen für den einfachen Austausch von Manometer und Schnellentlüfter.Technische Daten:Anschluss Kessel: G1 InnengewindeTemperatureinsatzbereich: Max. 120 °CMaße: B x H x T: 147 x 140 x 70 mmIsolation: Polystyrol EPSArmaturenträger: MessingMembran-Sicherheitsventil MS:Eingang x Ausgang: G 1/2" x G 3/4"Dichtung: PTFE-Dichtring, verdrehbarAnsprechdruck: 3 barHeizungsmanometer:Anzeigebereich: 0/4 barDurchmesser: 50 mm–G 1/4" axial exz.Schnellentlüfter:Eingang: G 3/8"Nenndruck: 12 bar

Anwendung:Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.Beschreibung:Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe in leichter Bauweise. Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter, Membran-Sicherheitsventil MS in einer formschlüssigen Isolation. Inklusive selbstdichtenden Montageventilen für den einfachen Austausch von Manometer und Schnellentlüfter.Technische Daten:Anschluss Kessel: G1 InnengewindeTemperatureinsatzbereich: Max. 120 °CMaße: B x H x T: 183 x 144 x 70 mmIsolation: Expandiertes Polypropylen EPPArmaturenträger: MessingMembran-Sicherheitsventil MS:Eingang x Ausgang: G 1/2" x G 3/4"Dichtung: PTFE-Dichtring, verdrehbarAnsprechdruck: 3 barHeizungsmanometer:Anzeigebereich: 0/4 barDurchmesser: 63 mm–G 3/8" radialSchnellentlüfter:Eingang: G 3/8"Nenndruck: 12 bar

Anwendung:Einsetzbar zur Regelung von AFRISO Mischventilen der Serie ARV ProClick DN 20 bis DN 50.Bestens geeignet zum automatisierten Betrieb von wasserbasierten Heizungs- und Kühlsystemen.Passend für die AFRISO Mischerserie ARV mit ProClick-Adaptersystem und zur Automatisierung der AFRISO Pumpengruppen Primotherm 180-2 in Nennweite DN 25 und DN 32.Das neue AFRISO ProClick-Adaptersystem erlaubt eine mühelose, sekundenschnelle Montage des Motors auf dem Mischventil ohne zusätzliches Werkzeug getreu dem Motto: Aufklicken – fertig!Beschreibung:Kompakter, lautloser Stellmotor mit einem Drehwinkel von 90° und Drucktaste zum Umschalten von Automatikbetrieb in Handbetrieb.Der skalierte Drehknopf ermöglicht in beiden Betriebsarten eine präzise Stellungsanzeige.Drei LEDs zeigen die Drehrichtung des Stellmotors an.Das vormontierte Anschlusskabel mit unterschiedlichen Kabelfarben sowie ein Anschlussplan auf dem Typenschild erleichtern die Montage.Für die volle Flexibilität beim Einbau ist die Blende beidseitig mit einer Skala von „0 bis 10“ oder „10 bis 0“ bedruckt und kann entsprechend der Durchflussrichtung gedreht werden.Die eingebaute Schutzvorrichtung sichert den Stellmotor gegen ein Blockieren des Mischventils ab und sorgt so für eine lange Lebensdauer. ARM ist wartungsfrei.Vorteile:- Kompakter, lautloser Stellmotor mit 90°-Drehwinkel- Werkzeuglose Montage: Stellmotor einfach auf den Mischer klicken!- Schnelle Sichtkontrolle der Drehrichtungsanzeige durch Farb-LEDs- Einfaches Umschalten zwischen Automatikbetrieb und manueller VerstellungTechnische Daten:Drehwinkel: 0/90°Temperatureinsatzbereich Umgebung: 0 /50 °CKabellänge: 2mLeistungsaufnahme: AC 2,5/4 VAGehäuse Material: Kunststoff (PC)B x H x T: 84 x 102 x 89 mmSchutzklasse: IISchutzart: IP 42 (EN 60529)Typ ARM 323Eingangssignal: 3-Punkt, digitalVersorgungsspannung: AC 230 VDrehmoment: 6 NmLaufzeit: 60 sTyp ARM 343Eingangssignal: 3-Punkt, digitalVersorgungsspannung: AC 230 VDrehmoment: 6 NmLaufzeit: 120 sLieferumfang:Stellmotor mit AFRISO ProClick-Adaptersystem

Anwendung:Einsetzbar zur Regelung von AFRISO Mischventilen der Serie ARV ProClick DN 20 bis DN 50.Bestens geeignet zum automatisierten Betrieb von wasserbasierten Heizungs- und Kühlsystemen.Passend für die AFRISO Mischerserie ARV mit ProClick-Adaptersystem und zur Automatisierung der AFRISO Pumpengruppen Primotherm 180-2 in Nennweite DN 25 und DN 32.Das neue AFRISO ProClick-Adaptersystem erlaubt eine mühelose, sekundenschnelle Montage des Motors auf dem Mischventil ohne zusätzliches Werkzeug getreu dem Motto: Aufklicken – fertig!Beschreibung:Kompakter, lautloser Stellmotor mit einem Drehwinkel von 90° und Drucktaste zum Umschalten von Automatikbetrieb in Handbetrieb.Der skalierte Drehknopf ermöglicht in beiden Betriebsarten eine präzise Stellungsanzeige.Drei LEDs zeigen die Drehrichtung des Stellmotors an.Das vormontierte Anschlusskabel mit unterschiedlichen Kabelfarben sowie ein Anschlussplan auf dem Typenschild erleichtern die Montage.Für die volle Flexibilität beim Einbau ist die Blende beidseitig mit einer Skala von „0 bis 10“ oder „10 bis 0“ bedruckt und kann entsprechend der Durchflussrichtung gedreht werden.Die eingebaute Schutzvorrichtung sichert den Stellmotor gegen ein Blockieren des Mischventils ab und sorgt so für eine lange Lebensdauer. ARM ist wartungsfrei.Vorteile:- Kompakter, lautloser Stellmotor mit 90°-Drehwinkel- Werkzeuglose Montage: Stellmotor einfach auf den Mischer klicken!- Schnelle Sichtkontrolle der Drehrichtungsanzeige durch Farb-LEDs- Einfaches Umschalten zwischen Automatikbetrieb und manueller VerstellungTechnische Daten:Drehwinkel: 0/90°Temperatureinsatzbereich Umgebung: 0 /50 °CKabellänge: 2mLeistungsaufnahme: AC 2,5/4 VAGehäuse Material: Kunststoff (PC)B x H x T: 84 x 102 x 89 mmSchutzklasse: IISchutzart: IP 42 (EN 60529)Typ ARM 323Eingangssignal: 3-Punkt, digitalVersorgungsspannung: AC 230 VDrehmoment: 6 NmLaufzeit: 60 sTyp ARM 343Eingangssignal: 3-Punkt, digitalVersorgungsspannung: AC 230 VDrehmoment: 6 NmLaufzeit: 120 sLieferumfang:Stellmotor mit AFRISO ProClick-Adaptersystem

Anwendung:Zur Absicherung von geschlossenen oder offenen feststoffbefeuerten Heizungsanlagen nach EN 12828 mit maximal 86.000 kcal Heizleistung.Vorgeschrieben auch bei Wechselbrandkesseln, die wahlweise auch mit festen Brennstoffen beheizt werden können.Beschreibung:Thermische Ablaufsicherung mit zwei voneinander unabhängigen Fühlersystemen.TAS besteht aus einem Ventilgehäuse, Hubventil, zwei unabhängigen Faltenbalgweggebern mit flüssigkeitsgefüllten Temperaturfühlern und einer Tauchhülse.Das Kapillarrohr ist geschützt durch flexiblen Metallschlauch.Die TAS wird in den Warmwasserabgang des Warmwasserbereiters oder am Eingang des Sicherheitswärmetauschers angeschlossen.Bei Überschreiten der Ansprechtemperatur wird das Hubventil durch den thermischen Weggeber geöffnet, Kühlwasser aus dem Leitungsnetz zugeführt und somit ein Überschreiten der maximal zulässigen Betriebstemperatur verhindert.Die Funktion der TAS kann einfach und schnell durch einmaliges Drücken auf dem Ventilkopf getestet werden.Technische Daten:Betriebsdruck: Max. 10 barTemperatureinsatzbereich: Umgebung: 80 °CAnsprechtemperatur: 99 °CAbblasleistung bei 110 °C und Δp = 1 bar > 2.400 m3/hAnschlüsse: 2 x G 3/4" InnengewindeAnschluss Tauchrohr: G 1/2" AußengewindeMaße:Tauchrohrlänge: 146 mmKapillarrohrlänge: 1.300 mmGehäuse: Pressmessing

Vorteile:- Hohe Genauigkeit, schnelle Reaktion- Mit integriertem Verbrühungsschutz- Mischwasser-Temperatureinstellung über °C- oder Skalenanzeige- Haube mit Skala-Sichtfenster und Möglichkeit zur Verplombung- Alternative Einstellung über integrierten 7 mm Innensechskant- für beengte Einbausituationen- Wartungsfrei- Ideal für Sanitärausstattungen und kleinere FußbodenheizkreiseAnwendung:Universell einsetzbar für die Regelung von Warmwasser in der Sanitärinstallation oder für kleinere Fußbodenheizkreise, die direkt an den Vorlauf (max. 60 °C) angeschlossen werden. Auch für Flächenheizsysteme wie Wand- oder Fußbodenheizungen, die eine konstante Mischwassertemperatur benötigen, um Schäden an Böden und Rohrleitungen zu vermeiden. Geeignet für Trinkwasser oder Wasser mit max. 50 % Glykol-Beimischung.Beschreibung:Thermisches Mischventil nach EN 1111 mit Grundkörper aus Messing und Haube sowie Regelknopf aus hochfestem Kunststoff. Mit Temperaturskala 20 / 43 °C zur einfachen Einstellung der gewünschten Temperatur des zu mischenden Wassers. Eine Schutzhaube schirmt den Regelknopf vor unsachgemäßer Bedienung ab und kann verplombt werden um unsachgemäßes Verstellen vorzubeugen. Durch ein Sichtfenster in der Haube ist die gewählte Einstellung sichtbar. Bei unterbrochener Kaltwasser-Leitung schließt das Ventil automatisch die Heißwasserzufuhr und schützt so sicher vor Verbrühung. Das ATM ist wartungsfrei.Technische Daten:Temperatureinsatzbereich Medium: Max. 90 °C ( kurzzeitig 110 °C )Nenndruck: Max. 10 barDynamischer Arbeitsdruck: Max. 5 barDurchfluss: Kvs 1,6 m³ / hGenauigkeit: ± 2 °C ( EN 1111 )Material Gehäuse: Messing ( CW626N ), entzinkungsbeständigHaube: Kunststoff (ABS)Regelknopf: Kunststoff (PBT)Dichtungen: EPDMAnschluss: 3 x G 1" AußengewindeRegelbereich: 20 - 43 °C

Vorteile:- Hohe Genauigkeit, schnelle Reaktion- Mit integriertem Verbrühungsschutz- Mischwasser-Temperatureinstellung über °C- oder Skalenanzeige- Haube mit Skala-Sichtfenster und Möglichkeit zur Verplombung- Alternative Einstellung über integrierten 7 mm Innensechskant- für beengte Einbausituationen- Wartungsfrei- Ideal für Sanitärausstattungen und kleinere FußbodenheizkreiseAnwendung:Universell einsetzbar für die Regelung von Warmwasser in der Sanitärinstallation oder für kleinere Fußbodenheizkreise, die direkt an den Vorlauf (max. 60 °C) angeschlossen werden. Auch für Flächenheizsysteme wie Wand- oder Fußbodenheizungen, die eine konstante Mischwassertemperatur benötigen, um Schäden an Böden und Rohrleitungen zu vermeiden. Geeignet für Trinkwasser oder Wasser mit max. 50 % Glykol-Beimischung.Beschreibung:Thermisches Mischventil nach EN 1111 mit Grundkörper aus Messing und Haube sowie Regelknopf aus hochfestem Kunststoff. Mit Temperaturskala 35 / 60 °C zur einfachen Einstellung der gewünschten Temperatur des zu mischenden Wassers. Eine Schutzhaube schirmt den Regelknopf vor unsachgemäßer Bedienung ab und kann verplombt werden um unsachgemäßes Verstellen vorzubeugen. Durch ein Sichtfenster in der Haube ist die gewählte Einstellung sichtbar. Bei unterbrochener Kaltwasser-Leitung schließt das Ventil automatisch die Heißwasserzufuhr und schützt so sicher vor Verbrühung. Das ATM ist wartungsfrei.Technische Daten:Temperatureinsatzbereich Medium: Max. 90 °C ( kurzzeitig 110 °C )Nenndruck: Max. 10 barDynamischer Arbeitsdruck: Max. 5 barDurchfluss: Kvs 1,6 m³ / hGenauigkeit: ± 2 °C ( EN 1111 )Material Gehäuse: Messing ( CW626N ), entzinkungsbeständigHaube: Kunststoff (ABS)Regelknopf: Kunststoff (PBT)Dichtungen: EPDMAnschluss: 3 x G 1" AußengewindeRegelbereich: 35 - 60 °C

Vorteile:- Hohe Genauigkeit, schnelle Reaktion- Mit integriertem Verbrühungsschutz- Mischwasser-Temperatureinstellung über °C- oder Skalenanzeige- Haube mit Skala-Sichtfenster und Möglichkeit zur Verplombung- Alternative Einstellung über integrierten 7 mm Innensechskant- für beengte Einbausituationen- Wartungsfrei- Ideal für Sanitärausstattungen und kleinere FußbodenheizkreiseAnwendung:Universell einsetzbar für die Regelung von Warmwasser in der Sanitärinstallation oder für kleinere Fußbodenheizkreise, die direkt an den Vorlauf (max. 60 °C) angeschlossen werden. Auch für Flächenheizsysteme wie Wand- oder Fußbodenheizungen, die eine konstante Mischwassertemperatur benötigen, um Schäden an Böden und Rohrleitungen zu vermeiden. Geeignet für Trinkwasser oder Wasser mit max. 50 % Glykol-Beimischung.Beschreibung:Thermisches Mischventil nach EN 1111 mit Grundkörper aus Messing und Haube sowie Regelknopf aus hochfestem Kunststoff. Mit Temperaturskala 20 / 43 °C zur einfachen Einstellung der gewünschten Temperatur des zu mischenden Wassers. Eine Schutzhaube schirmt den Regelknopf vor unsachgemäßer Bedienung ab und kann verplombt werden um unsachgemäßes Verstellen vorzubeugen. Durch ein Sichtfenster in der Haube ist die gewählte Einstellung sichtbar. Bei unterbrochener Kaltwasser-Leitung schließt das Ventil automatisch die Heißwasserzufuhr und schützt so sicher vor Verbrühung. Das ATM ist wartungsfrei.Technische Daten:Temperatureinsatzbereich Medium: Max. 90 °C ( kurzzeitig 110 °C )Nenndruck: Max. 10 barDynamischer Arbeitsdruck: Max. 5 barDurchfluss: Kvs 2,5 m³ / hGenauigkeit: ± 2 °C ( EN 1111 )Material Gehäuse: Messing ( CW626N ), entzinkungsbeständigHaube: Kunststoff (ABS)Regelknopf: Kunststoff (PBT)Dichtungen: EPDMAnschluss: 3 x G 1" AußengewindeRegelbereich: 20 - 43 °C

Vorteile:- Hohe Genauigkeit, schnelle Reaktion- Mit integriertem Verbrühungsschutz- Mischwasser-Temperatureinstellung über °C- oder Skalenanzeige- Haube mit Skala-Sichtfenster und Möglichkeit zur Verplombung- Alternative Einstellung über integrierten 7 mm Innensechskant- für beengte Einbausituationen- Wartungsfrei- Ideal für Sanitärausstattungen und kleinere FußbodenheizkreiseAnwendung:Universell einsetzbar für die Regelung von Warmwasser in der Sanitärinstallation oder für kleinere Fußbodenheizkreise, die direkt an den Vorlauf (max. 60 °C) angeschlossen werden. Auch für Flächenheizsysteme wie Wand- oder Fußbodenheizungen, die eine konstante Mischwassertemperatur benötigen, um Schäden an Böden und Rohrleitungen zu vermeiden. Geeignet für Trinkwasser oder Wasser mit max. 50 % Glykol-Beimischung.Beschreibung:Thermisches Mischventil nach EN 1111 mit Grundkörper aus Messing und Haube sowie Regelknopf aus hochfestem Kunststoff. Mit Temperaturskala 35 / 60 °C zur einfachen Einstellung der gewünschten Temperatur des zu mischenden Wassers. Eine Schutzhaube schirmt den Regelknopf vor unsachgemäßer Bedienung ab und kann verplombt werden um unsachgemäßes Verstellen vorzubeugen. Durch ein Sichtfenster in der Haube ist die gewählte Einstellung sichtbar. Bei unterbrochener Kaltwasser-Leitung schließt das Ventil automatisch die Heißwasserzufuhr und schützt so sicher vor Verbrühung. Das ATM ist wartungsfrei.Technische Daten:Temperatureinsatzbereich Medium: Max. 90 °C ( kurzzeitig 110 °C )Nenndruck: Max. 10 barDynamischer Arbeitsdruck: Max. 5 barDurchfluss: Kvs 2,5 m³ / hGenauigkeit: ± 2 °C ( EN 1111 )Material Gehäuse: Messing ( CW626N ), entzinkungsbeständigHaube: Kunststoff (ABS)Regelknopf: Kunststoff (PBT)Dichtungen: EPDMAnschluss: 3 x G 1" AußengewindeRegelbereich: 35 - 60 °C

Beschreibung:Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe mitallen erforderlichen Sicherheits- und Funktionsbauteilen, formschlüssige Isolation inklusive.Anwendung:Solarpumpengruppe/-strang zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen.PrimoSol® 130 wälzt Wärmeträgerflüssigkeiten wie z. B. Wasser-Glykol-Gemische im Gesamtsystem um.Pumpenstrang (Rücklauf / kalt) besteht aus:- Umwälzpumpe- Durchflussmesser mit Kugelhahn zur Absperrung pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"- Messbereich: 2 - 12 l / min.- Mit integrierter Befüll- und Spüleinrichtung- Systemanschluss: 3/4" Außengewinde- Kombihahn mit Systemanschluss 3/4" Außengewinde, pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"- Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue Kennung, Anzeigebereich 0/120 °C)- Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß- Mit Solarsicherheitsventil 6 bar, Ausgang 3/4" Innengewinde- Manometer d= 63 mm, 0/10 bar, MontageventilVorlaufstrang besteht aus:- Kombihahn mit aufstellbarer Schwerkraftbremse und Thermometer im Handgriff (rote Kennung, Anzeigebereich 0/120 °C) mit Systemanschluss 3/4"- Entlüftertopf zur Entgasung des Wärmeträgermediums mit Systemanschluss 3/4" - Transparenter Schlauch 200 mm als Entlüftungshilfe- Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte Richtlinie 97/23/ETechnische Daten:- Achsabstand: 100 mm- Systemanschlüsse: 3/4" Außengewinde- Anlagendruck: max. 6 bar- Isolation: Polypropylen EPPUmwälzpumpe:- Grundfos UPM 3 Solar 25-75- Baulänge Umwälzpumpe: 130 mm- Schutzart: IP42- Versorgungsspannung: AC 230 V, 50 HzTemperatureinsatzbereich:- Umgebung: max. = 40 °C- Medium: max. = 120 °C, kurzzeitig: max. = 160 °CLeistungsaufnahme/Förderhöhe:- 19 W / 4,5 m- 28 W / 5,5 m- 35 W / 6,5 m- 45 W / 7,5 mLieferumfang:PrimoSol komplett vormontiert, inklusive 230 V Anschlusskabel in der Länge 1 Meter, ohne PWM Kabel !Zur Drehzahlregelung der Pumpe bitte bei Bedarf das PWM Kabel Länge: 1 m (Art. Nr.: P77015P) oder PWM Kabel Länge: 2 m (Art. Nr.: P30300390P) separat bestellen !!!Das 230 V - Kabel in der Länge: 2 m finden Sie unter der Art. Nr.: P30300395P

Beschreibung:Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe mitallen erforderlichen Sicherheits- und Funktionsbauteilen, formschlüssige Isolation inklusive.Anwendung:Solarpumpengruppe/-strang zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen.PrimoSol® 130 wälzt Wärmeträgerflüssigkeiten wie z. B. Wasser-Glykol-Gemische im Gesamtsystem um.Pumpenstrang (Rücklauf / kalt) besteht aus:- Umwälzpumpe- Durchflussmesser mit Kugelhahn zur Absperrung pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"- Messbereich: 8 - 38 l / min- Mit integrierter Befüll- und Spüleinrichtung- Systemanschluss: 3/4" Außengewinde- Kombihahn mit Systemanschluss 3/4" Außengewinde, pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"- Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue Kennung, Anzeigebereich 0/120 °C)- Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß- Mit Solarsicherheitsventil 6 bar, Ausgang 3/4" Innengewinde- Manometer d= 63 mm, 0/10 bar, MontageventilVorlaufstrang besteht aus:- Kombihahn mit aufstellbarer Schwerkraftbremse und Thermometer im Handgriff (rote Kennung, Anzeigebereich 0/120 °C) mit Systemanschluss 3/4"- Entlüftertopf zur Entgasung des Wärmeträgermediums mit Systemanschluss 3/4" - Transparenter Schlauch 200 mm als Entlüftungshilfe- Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte Richtlinie 97/23/ETechnische Daten:- Achsabstand: 100 mm- Systemanschlüsse: 3/4" Außengewinde- Anlagendruck: max. 6 bar- Isolation: Polypropylen EPPUmwälzpumpe:- Grundfos UPM 3 Solar 25-75- Baulänge Umwälzpumpe: 130 mm- Schutzart: IP42- Versorgungsspannung: AC 230 V, 50 HzTemperatureinsatzbereich:- Umgebung: max. = 40 °C- Medium: max. = 120 °C, kurzzeitig: max. = 160 °CLeistungsaufnahme/Förderhöhe:- 19 W / 4,5 m- 28 W / 5,5 m- 35 W / 6,5 m- 45 W / 7,5 mLieferumfang:PrimoSol komplett vormontiert, inklusive 230 V Anschlusskabel in der Länge 1 Meter, ohne PWM Kabel !Zur Drehzahlregelung der Pumpe bitte bei Bedarf das PWM Kabel Länge: 1 m (Art. Nr.: P77015P) oder PWM Kabel Länge: 2 m (Art. Nr.: P30300390P) separat bestellen !!!Das 230 V - Kabel in der Länge: 2 m finden Sie unter der Art. Nr.: P30300395P

zur Befestigung der Plattenwärmetauscher BL50C-18H und BL50C-24H z.B. auf einem Blech oder an der Wand.

zur Befestigung der Plattenwärmetauscher BL50C-18H und BL50C-24H z.B. auf einem Blech oder an der Wand.

Wärmedämmschale EPP (Expandiertes Polypropylen) AntrazitschwarzTechnische Daten:Abmessungen: ( L x B x T ) 585 mm x 180 mm x 150 mmWandstärke: 25 mmBetriebstemperatur Max: 110 °CWärmeleitfähigkeit nach EN 12667: 0,035W/m∗KBaustoffklasse nach DIN 4102: B2Baustoffklasse nach EN 13501-1: EWärmedämmschale EPP (Expandiertes Polypropylen) Antrazitschwarz; Max. Temp.: 110°C; Wärmeleitfähigkeit 0,035W/m*K nach EN 12667; Wandstärke 25mm; Baustoffklasse B2 nach DIN 4102, E nach EN 13501-1
