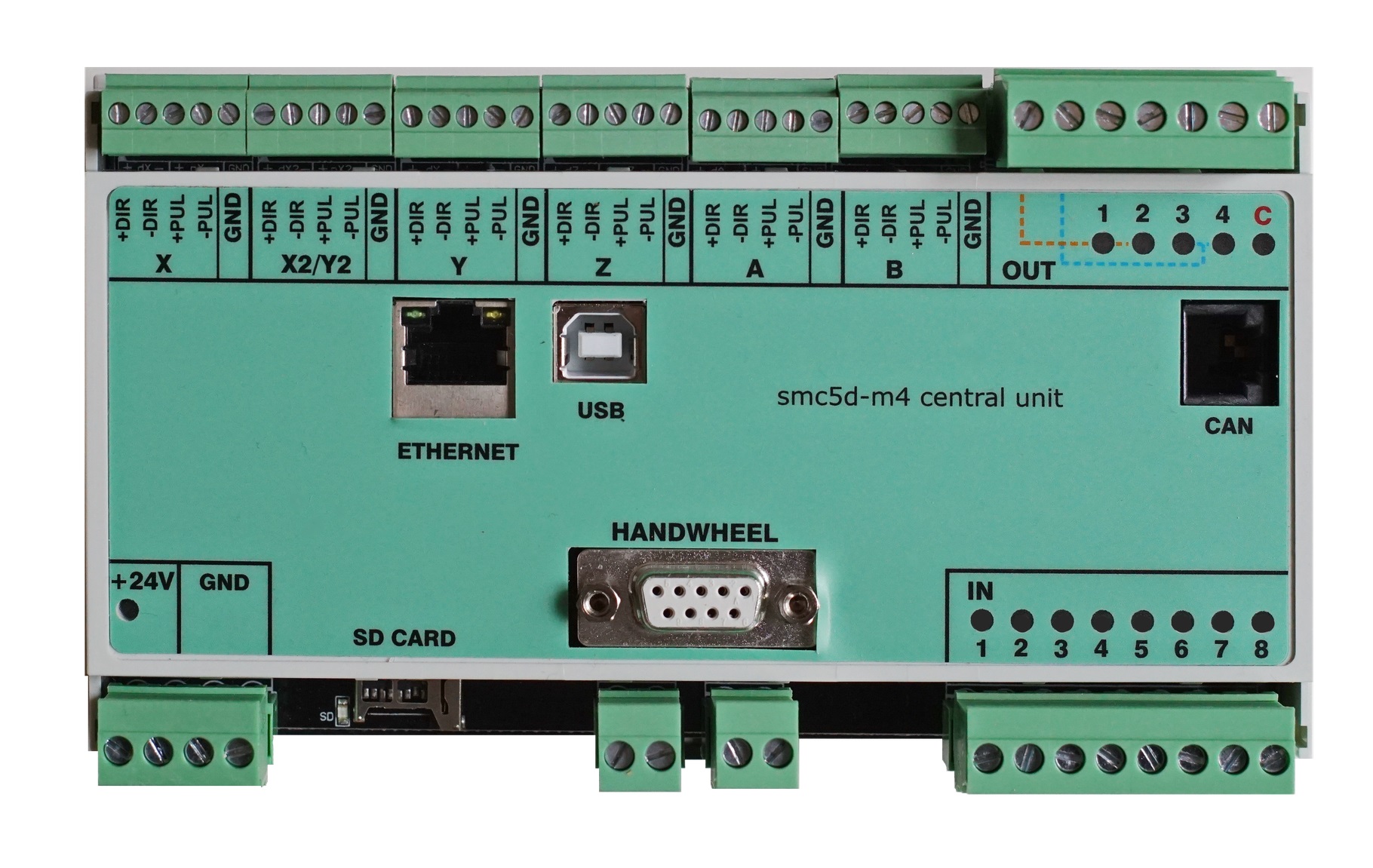

CNC Controller SMC5d-M4 PRO Zentraleinheit ( CPU )Der CNC Controller smc5d-m4 pro ist das neue Flagschiff unserer Controllerfamilie.Er basiert auf einem leistungsstarkem 32 Bit ARM NXP LPC4337 M4 Microcontroller mit 204 MHz Taktrate. Die onboard LAN- und USB 2.0 Schnittstellen (kompatibel zu USB 3.0) gewährleisten einen reibungslosen Datenaustausch mit dem CncGraF Steuerungsrechner. Die Stromversorgung des Controllers erfolgt über eine externe Stromquelle.Aufgrund seiner Leistungsfähigkeit eignet sich dieser Controller zur Ansteuerung hochkomplexer 5-Achs Maschinen und der Abarbeitung rechenintensiver Arbeitsabläufe.Die integrierte CAN Bus Technologie und Hutschienenmontage erlaubt einen einfachen Aufbau professioneller Steuerungshardware nach Industriestandard.Technische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- Takt- und Richtungssignale bis 300 kHz- Schrittfrequenz als Differenzialausgänge für maximale Störfestigkeit- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- Micro SD-Kartenslot- CAN-Kommunikation zwischen den Modulen- Bis zu sechs I/O Module und bis zu vier DAC Module anschließbar- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 8 Optoisolierte Eingänge, 24 V DC,- 4 Relaisausgänge,- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- 1 x Netzwerkanschluß RJ 45- 1 x SUB D 9 Pol ( RS485 oder CAN für Handrad / Joystick )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )- insgesamt können bis 104 Eingänge und 124 Ausgänge verarbeitet werden- weiter können bis zu 8 analoge Eingänge und 8 analoge Ausgänge verarbeitet werdenDownloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

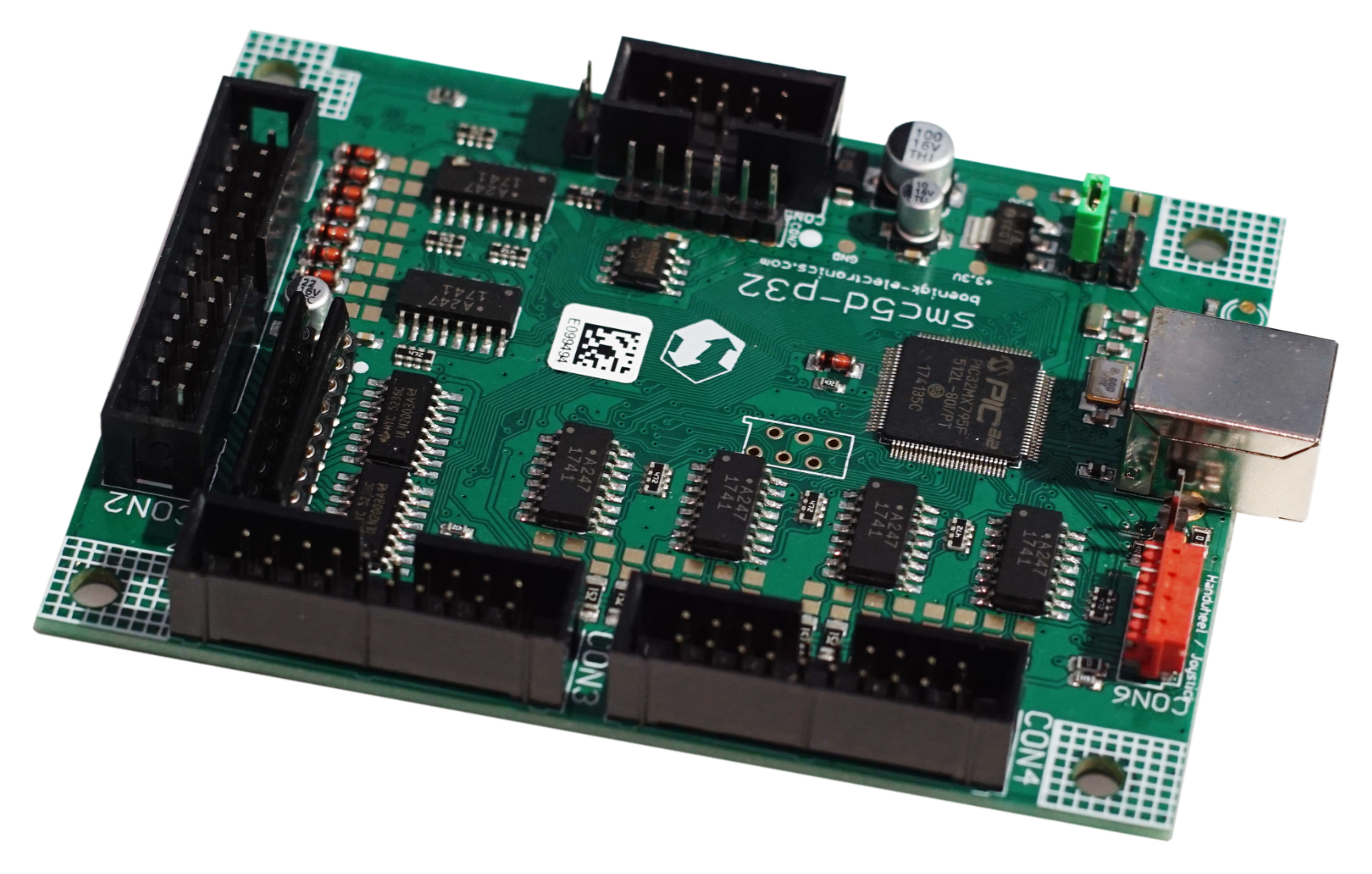

Der 5-Achs Standardcontroller smc5d-p32 ist die konsequente Weiterentwicklung der beliebten smc4d-u2 Controller Serie !Er basiert auf einem 32 Bit Mikrocontroller PIC32 mit 80 MHz und sorgt somit für eine stabile und unterbrechungsfreie Impulsausgabe.Er eignet sich hervorragend zur Ansteuerung von CNC Maschinen wie Fräsen, Drehbänken, Plotteranwendungen oder Schneid- oder Dosieranlagen und unterstützt bis zu 5 Achsen simultan. Durch optionale Erweiterungskarten lassen sich eine Vielzahl an Ein- und Ausgängen für individuelle Maschinentypen und Fertigungssystem darstellen.Ein schneller Datenaustausch mit dem Rechner ist über die USB 2.0 Schnittstelle (kompatibel zu USB 3.0) gewährleistet. Die Stromversorgung des Controllers erfolgt wahlweise direkt über die USB Schnittstelle oder eine externe Stromquelle.Eine Erweiterung des Controllers mit LAN Funktionalität ist ebenfalls möglich.Technische Daten:- Spanunngsversorgung 5 Volt- Takt- und Richtungssignale bis 150 kHz- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 24 Optoisolierte Eingänge- 24 Open Collector- und Spannungsausgänge- 3 analoge Ausgänge 1,2 - 10 V- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller- Download DAC-INT-10V
Der 5-Achs Standardcontroller smc5d-p32 ist die konsequente Weiterentwicklung der beliebten smc4d-u2 Controller Serie !Er basiert auf einem 32 Bit Mikrocontroller PIC32 mit 80 MHz und sorgt somit für eine stabile und unterbrechungsfreie Impulsausgabe.Er eignet sich hervorragend zur Ansteuerung von CNC Maschinen wie Fräsen, Drehbänken, Plotteranwendungen oder Schneid- oder Dosieranlagen und unterstützt bis zu 5 Achsen simultan. Durch optionale Erweiterungskarten lassen sich eine Vielzahl an Ein- und Ausgängen für individuelle Maschinentypen und Fertigungssystem darstellen.Ein schneller Datenaustausch mit dem Rechner ist über die USB 2.0 Schnittstelle (kompatibel zu USB 3.0) gewährleistet. Die Stromversorgung des Controllers erfolgt wahlweise direkt über die USB Schnittstelle oder eine externe Stromquelle.Eine Erweiterung des Controllers mit LAN Funktionalität ist ebenfalls möglich.Technische Daten:- Spanunngsversorgung 5 Volt- Takt- und Richtungssignale bis 150 kHz- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 24 Optoisolierte Eingänge- 24 Open Collector- und Spannungsausgänge- 3 analoge Ausgänge 1,2 - 10 V- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller- Download DAC-INT-10V
Der 5-Achs Standardcontroller smc5d-p32 ist die konsequente Weiterentwicklung der beliebten smc4d-u2 Controller Serie !Er basiert auf einem 32 Bit Mikrocontroller PIC32 mit 80 MHz und sorgt somit für eine stabile und unterbrechungsfreie Impulsausgabe.Er eignet sich hervorragend zur Ansteuerung von CNC Maschinen wie Fräsen, Drehbänken, Plotteranwendungen oder Schneid- oder Dosieranlagen und unterstützt bis zu 5 Achsen simultan. Durch optionale Erweiterungskarten lassen sich eine Vielzahl an Ein- und Ausgängen für individuelle Maschinentypen und Fertigungssystem darstellen.Ein schneller Datenaustausch mit dem Rechner ist über die USB 2.0 Schnittstelle (kompatibel zu USB 3.0) gewährleistet. Die Stromversorgung des Controllers erfolgt wahlweise direkt über die USB Schnittstelle oder eine externe Stromquelle.Eine Erweiterung des Controllers mit LAN Funktionalität ist ebenfalls möglich.Technische Daten:- Spanunngsversorgung 5 Volt- Takt- und Richtungssignale bis 150 kHz- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 24 Optoisolierte Eingänge- 24 Open Collector- und Spannungsausgänge- 3 analoge Ausgänge 1,2 - 10 V- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller- Download DAC-INT-10V

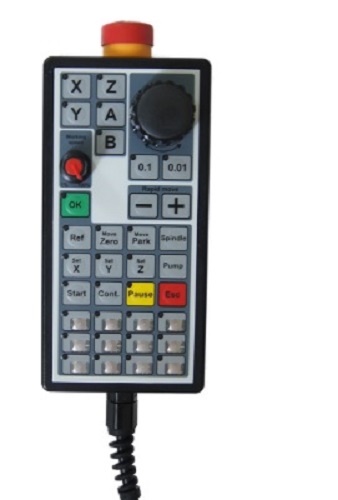

Beschreibung:Das elektronische Handrad wird mittels Kabel direkt am Controller angeschlossen. Da die Bewegungen der Maschine somit direkt über die Hardwaresteuerung (ohne PC) erfolgt, entstehen hierbei auch keinerlei Verzögerungen bei der Positionierung der CNC-Maschine.Alle Aktionen am Handrad werden 1:1 an die Software übergeben.Die hochwertige Folientastatur des Handrades besitzt 29 Status-LED's.Durch eine Metallschnappscheibe innerhalb der Tastatur wird jeder Schaltvorgang auch haptisch und akustisch mit einem Klick bestätigt.Das Handrad hat über 30 Tasten und Regler. Mehrere Standard-Funktionen wie z.B.: Referenzfahrt ausführen, Job starten, Pause, etc. sind fest belegt und können sofort eingesetzt werden. Die unteren 12 Funktionstasten lassen sich über cncGraF mit eigenen Funktionen und Makros belegen.Das Gehäuse des Handrades ist rundherum abgedichtet und rückseitig zur einfachen Befestigung an der Maschine mit Magneten versehen. Das Handrad verfügt über einen eingebauten Not-Aus Schalter.Funktionen:Verfahren aller 5 Achsen über einen Drehregler (optischer Endcoder). Die Schrittauflösung ist zwischen 0,1mm oder 0,01mm einstellbar ( in der Software cncGraF ).Standard Funktionen:Referenzfahrt ausführen, Nullpunkt anfahren, Parkpunkt anfahren, Spindel an/aus, Nullpunkt X/Y/Z setzen, Pumpe an/aus, Job starten,Job fortfahren, Pause, Abbruch.Weitere Funktionen und Makros können an den 12 frei kofigurierbaren Funktionstasten festgelegt werden. Diese 12 Zusatz-Tasten haben Einschubfenster, die durch den Einsatz von Textstreifen eine individuelle Tasten- und Felderbeschriftung ermöglichen.Die Arbeitsgeschwindigkeit kann während des laufenden Betriebs verändert werden.Ein NOT-AUS Schalter ist vorne am Gehäuse integriert.Technische Daten:- Gewicht etwa 400g- Masse in mm (B x H x T): 80.3 x 185 x 50.5- Kabellänge 5m (auf Wunsch auch länger)- NOT-AUS Schalter- Kompatibel zu allen aktuellen BOENIGK CNC Controllern und cncGraF 7 Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

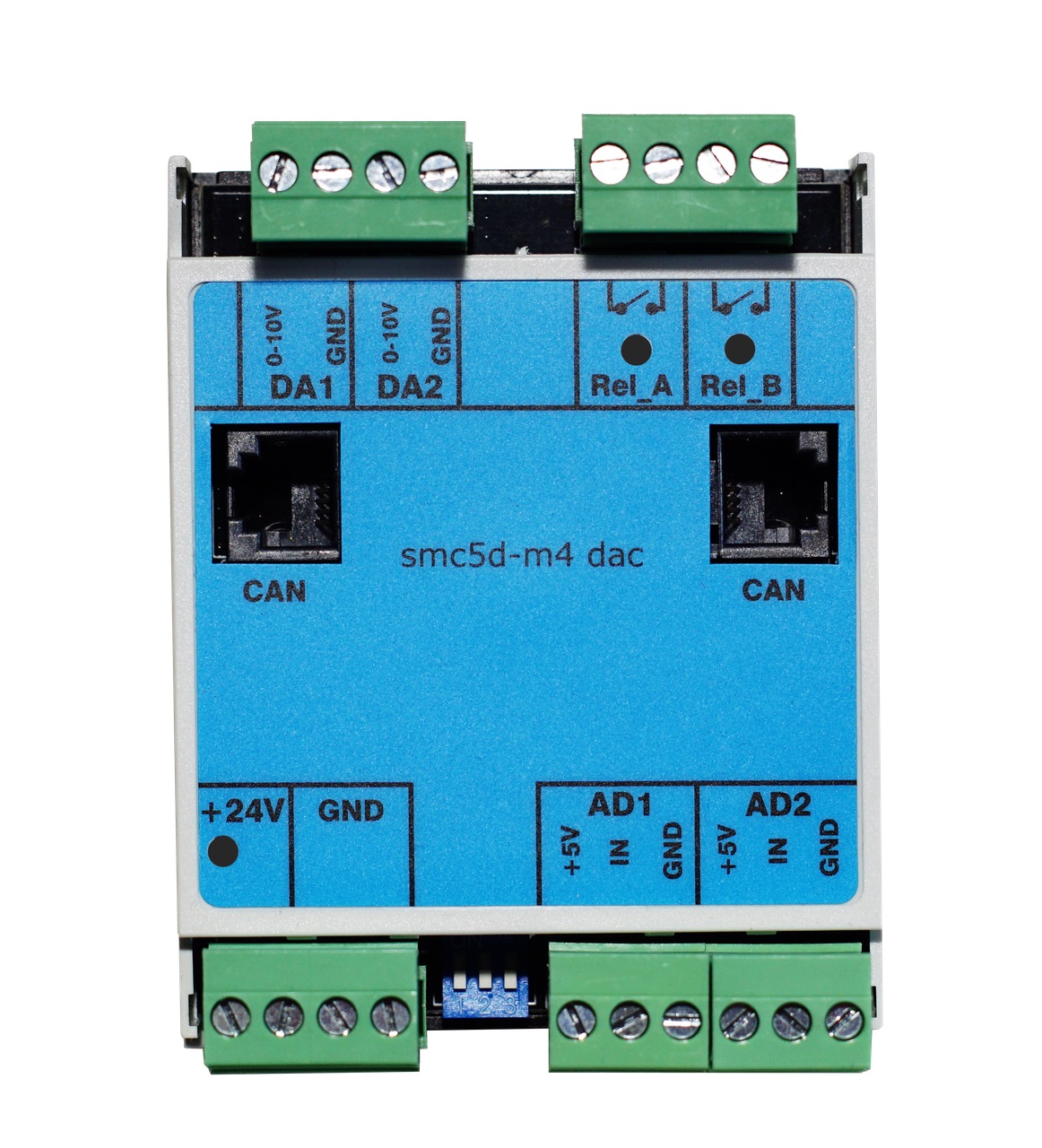

Erweiterungsmodul für 2 analoge Eingänge 0 - 10 V und 2 analoge Ausgänge 0 - 10 VTechnische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- CAN-Kommunikation zwischen den Modulen- 2 Analog - Eingänge, 0 - 10 V- 2 Analog - Ausgänge, 0 - 10 V- Bis zu vier I/O Module an smc5d-m4 pro Controller anschließbar- Drehzahl über Potentiometer regelbar- insgesamt können bis zu 8 analoge Eingänge und 8 analoge Ausgänge verarbeitet werden- Zwei Relais-Ausgänge parallel mit Ausgang 1 und 2Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller
Erweiterungsmodul für 16 Optoisolierte Eingänge 24 V DC und 20 RelaisausgängeTechnische Daten:- Im Gehäuse für Schaltschrank mit Hutschiene- Spanunngsversorgung 24 Volt- CAN-Kommunikation zwischen den Modulen- 16 Optoisolierte Eingänge 24 V DC- 20 Relaisausgänge- Bis zu sechs I/O Module an smc5d-m4 pro Controller anschließbar- insgesamt können bis 104 Eingänge und 124 Ausgänge verarbeitet werdenDownloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller

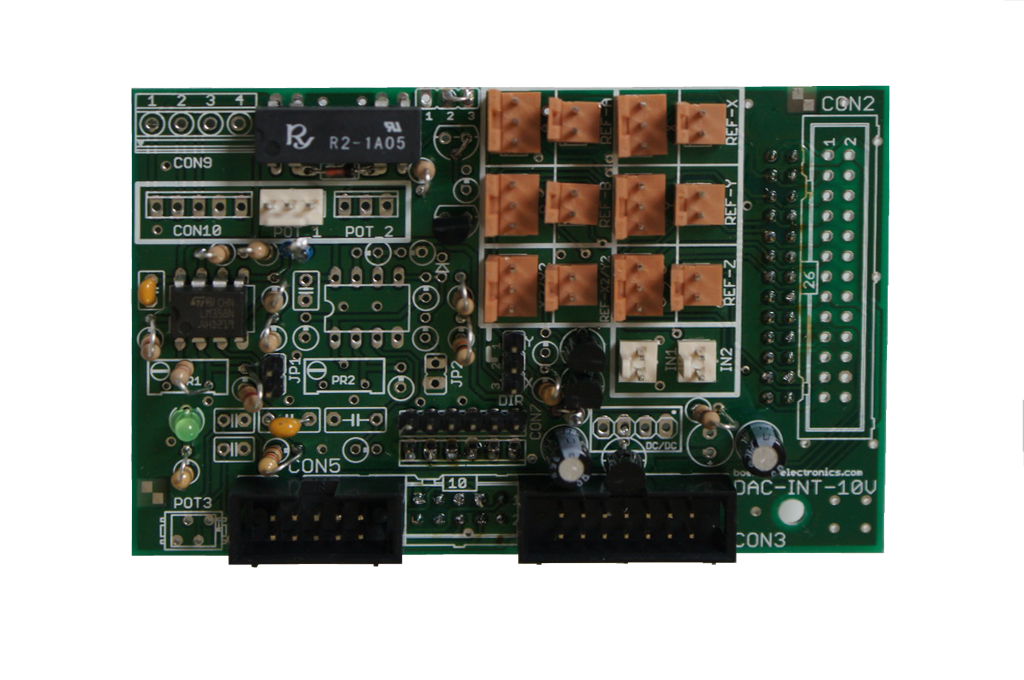

Interface Karte für den Anschluss von bis zu 5 Achsen an den Controller SMC5D.Ein separater Anschluss für den Betrieb von zwei Motoren auf einer X/Y Achse.Analogausgang 1,2 - 10V zur Spindeldrehzahlsteuerung über einen Frequenzumrichter oderbeispielsweise zur Einstellung von einem Tangentialmesserhub.Wahlweise können die Werte wie z.B. die Drehzahl über einen Potentiometer korrigiert werden.Technische Daten:- Spanunngsversorgung 5 Volt- Takt- und Richtungssignale bis 150 kHz- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 / Y2- 6 x Schritt- / Richtungssignalausgabe ( 1 x Doppelantrieb, Achse X oder Y )- 24 Optoisolierte Eingänge- 24 Open Collector- und Spannungsausgänge- 3 analoge Ausgänge- 1 x USB ( USB 2.0, kompatibel zu USB 3.0 )- Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download )Downloads:- Download cncGraF 7.1.064 Std/Pro (32- und 64-Bit Version) für Windows 7/8/10- Download USB-Treiber- Download Handbuch für cncGraF 7.1- Download Readme für cncGraF 7.1- Download Stromversorgung und Anschlüsse vom CNC Controller smc5d-m4 pro- Download Ausgänge und Eingänge vom CNC Controller smc5d-m4 pro- Download Anschluss Induktive Schalter- Download Anschluss Erweiterungseinheit Digial IO für smc5d-m4 pro Controller- Download Anschluss Erweiterungseinheit Analog IO für smc5d-m4 pro Controller- Download DAC-INT-10V

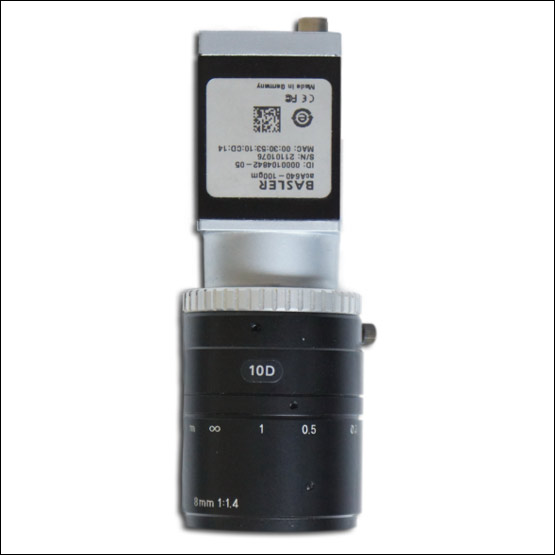

Beschreibung:Professionelles Video System mit Industrie Basler GigE- Kamera und Bildverarbeitungslizenz zur automatischen Ausrichtung und Passermarkenerkennung für Konturschnitte und Ausfräsungen.Das System ermöglicht es, die Konstruktion automatisiert an das vorliegende Werkstück anzupassen, indem zuvor aufgebrachte oder gedruckte Passermarken automatisch erkannt und vermessen werden und die somit gewonnenen Daten dazu verwendet werden die Arbeitspfade an das Werkstück automatisiert anzupassen.Praxisbeispiel: Um gedruckte Motive konturgenau aus einer Platte ausschneiden oder ausfräsen zu können, müsste man das Werkstück mit dem Aufdruck perfekt auf der Maschine ausrichten und mit großem Aufwand einen Nullpunkt ermitteln. Selbst im Idealfall wären hierbei ein oder mehrere Probedurchgänge notwendig. Teilweise lässt man auch einen unnötig dicken Rand stehen.Das Kamerasystem umgeht diese Problematik. Zuvor um das Motiv herum aufgedruckte Passmarken werden vom Video - Positionierungs - System erkannt und mit den Arbeitspfaden der geladenen Zeichnung verglichen. Anhand der ermittelten Differenzen wird das Virtuelle Maschinenbett dann gedreht, verschoben und bei Bedarf auch skaliert.Das System wird als Plug-In nahtlos in cncGraF Pro integriert. Die Definition eines Offset zwischen Kamera und Z-Achsen-Position erlaubt eine dauerhafte Montage neben der Z-Achse und eignet sich optimal für Digitaldruckereien, Verpackungsdesign, Schilder und Reklameherstellung sowie Stoffzuschnitte für Fahnen- und Bannerkonfektion unter Verwendung von Fräswerkezugen, oszillierenden Tangentialmessern und Lasern.Lieferumfang:- Basler GigE Kamera inkl. Objektiv und Netzteil- Lizenz für Positionierungs - System - EasyMarker
2.992,85 €*
Netto: 2.515,00 €
Sie sind Händler oder Installateur? Zögern sie nicht, uns nach ihren persönlichen Einkaufskonditionen zu fragen.
