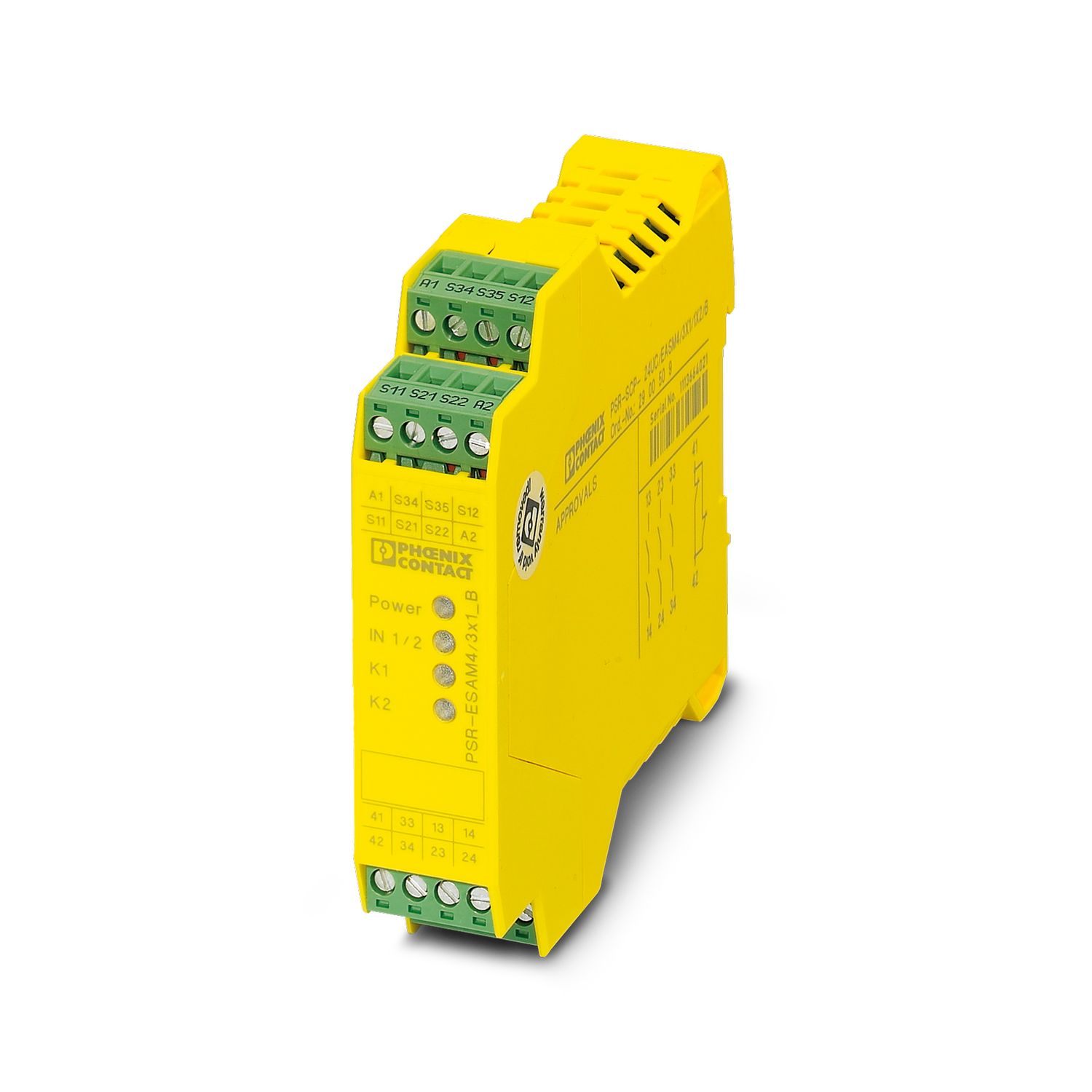

Ihre VorteileBis Cat. 4/PL e nach EN ISO 13849-1, SIL 3 nach EN IEC˽62061, SIL 3 nach IEC 61508Manuell überwachte sowie automatische Aktivierung in einem GerätBasisisolierung2-kanalige Ansteuerung3 Freigabestrompfade, 1 MeldestrompfadArtikeleigeschaften ProdukttypSicherheitsrelais ProduktfamiliePSRclassic AnwendungNot-Halt Schutztür Lebensdauer mechanischca. 107 Schaltspiele RelaistypElektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3 Elektrische Eigenschaften Maximale Verlustleistung bei Nennbedingung16,44 W (US = 26,4 V, IL² = 72 A², PGesamt max = 2,04 W + 14,4 W) Nennbetriebsart100 % ED Luft- und Kriechstrecken zwischen den Stromkreisen Bemessungsisolationsspannung250 V Bemessungsstoßspannung / IsolierungSiehe Kapitel Isolationskoordination Eingangsdaten Allgemein Bemessungssteuerstromkreisspeisespannung US24 V DC -15 % / +10 % Leistungsaufnahme an UStyp. 1,68 W (DC) Bemessungssteuerspeisestrom IStyp. 70 mA Eingangsspannungsbereich bezogen auf UN0,85 ... 1,1 Typischer Eingangsstrom bei UN70 mA DC (bei Us) Einschaltstrom< 3,5 A (Δt = 3 ms bei Us) < 100 mA (Δt = 500 ms, bei Us/Ix an S12) > -100 mA (Δt = 300 ms, bei Us/Ix an S22) < 6 mA (bei Us/Ix an S34) < 6 mA (bei US/Ix an S35) Stromaufnahmetyp. 38 mA (S12) typ. -38 mA (S22) typ. 0 mA (bei Us/Ix an S34) typ. 1 mA (bei US/Ix an S35) Spannung an Eingangs-, Start- und Rückführkreisca. 24 V DC Filterzeit5 ms (an A1 bei Spannungseinbrüchen bei Us) Keine Testpulse erlaubt Ansprechzeit typisch100 ms (überwachter/ manueller Start) 150 ms (automatischer Start) Typ. Anzugszeit bei Us250 ms (bei Ansteuerung über A1) Rückfallzeit typisch20 ms (bei Anforderung über die Sensorkreise) 45 ms (bei Anforderung über A1) Gleichzeitigkeit∞ Wiederbereitschaftszeit1 s (nach Anforderung der Sicherheitsfunktion) < 1 s (Boot-Zeit) SchutzbeschaltungÜberspannungsschutz; Suppressordiode Max. zulässiger Gesamtleitungswiderstandca. 50 Ω (Eingangs- und Startkreise bei US) BetriebsspannungsanzeigeLED grün StatusanzeigeLED grün Ausgangsdaten Kontaktausführung3 Freigabestrompfade 1 Meldestrompfad KontaktmaterialAgSnO2, + 0,2 µm Au Schaltspannung maximal250 V AC Schaltspannung minimal10 V AC/DC Grenzdauerstrom6 A (Derating und Lastgrenzkurve beachten) Einschaltstrom maximal6 A Einschaltstrom minimal10 mA Quadr. Summenstrom72 A2 (Freigabestrompfade) 36 A2 (Meldestrompfad 41/42) Abschaltleistung (ohmsche Last) maximalsiehe Lastgrenzkurve Schaltleistung minimal100 mW Schaltvermögen nach IEC 60947-5-16 A (DC13, Freigabestrompfade) 5 A (AC15, Freigabestrompfade) 2 A (DC13, Meldestrompfade) 1,5 A (AC15, Meldestrompfade) Ausgangssicherung10 A gL/gG (Freigabestrompfade) 4 A gL/gG (Freigabestrompfade Low Demand) 6 A gL/gG (Meldestrompfad) Anschlussdaten Anschlusstechnik steckbarja Leiteranschluss AnschlussartSchraubanschluss Leiterquerschnitt starr0,2 mm² ... 2,5 mm² Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm² Leiterquerschnitt AWG24 ... 12 Abisolierlänge7 mm SchraubengewindeM3 Abmessungen Breite22,5 mm Höhe99 mm Tiefe114,5 mm Materialangaben Farbe (Gehäuse)gelb (RAL 1018) Material GehäusePolyamid Kennwerte Sicherheitstechnische Daten Stopp-Kategorie0 Sicherheitstechnische Daten: EN ISO 13849 Kategorie4 Performance Level (PL)e (5 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr) Sicherheitstechnische Daten: IEC 61508 - High-Demand Safety Integrity Level (SIL)3 Sicherheitstechnische Daten: IEC 61508 - Low-Demand Safety Integrity Level (SIL)3 Sicherheitstechnische Daten: EN IEC 62061 Safety Integrity Level (SIL)3 Umwelt- und Lebensdauerbedingungen Umgebungsbedingungen SchutzartIP20 Schutzart Einbauort minimalIP54 Umgebungstemperatur (Betrieb)-20 °C ... 55 °C (Derating beachten) Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C Einsatzhöhe≤ 2000 m (über NN) Max. zul. Luftfeuchtigkeit (Lagerung/Transport)75 % (im Mittel, 85 % gelegentlich, keine Betauung) Max. zul. Luftfeuchtigkeit (Betrieb)75 % (im Mittel, 85 % gelegentlich, keine Betauung) Schock15g Vibration (Betrieb)10 Hz ... 150 Hz, 2g Zulassungen CE KennzeichnungCE-konform Normen und Bestimmungen Luft- und Kriechstrecken zwischen den Stromkreisen Normen/BestimmungenDIN EN 60947-1 Montage MontageartTragschienenmontage Montagehinweissiehe Derating-Kurve Einbaulagevertikal oder horizontal AnschlussartSchraubanschluss KlassifikationenECLASS ECLASS-11.027371819 ECLASS-13.027371819 ECLASS-12.027371819 ETIM ETIM 9.0EC001449 UNSPSC UNSPSC 21.039122205
