Beschreibung:Außentemperaturfühler PT 1000, Klasse B, Abmessungen: 75 x 69 x 44 mm ( H x B x T )Technische Daten:  TemperatursensorPT1000 Schaltungsart2 Leiter Messstromca. 1mA GehäusePolyamid glasfaserverstärkt - reinweiß Abmessung (L x B x H)75 x 69 x 44mm AnschlussklemmeSchraubklemme auf Platine max. 1,5mm² SchutzartIP65 Max. Betriebstemperatur-50°C bis 90°C Einsatzgebiete:GebäudeautomatisierungKlimatisierungKühlanlagenLagerräumeUsw.Lieferumfang:RaumfühlerBedienungsanleitungEinzeln verpackt und in eine Tüte eingeschweißt2 x Spax & 2 x Dübel für Montage

Beschreibung:Kanalfühler PT 1000, Klasse B, Einbaulänge: 100 mmTechnische Daten:  TemperatursensorPT1000 Schaltungsart2 Leiter Messstromca. 1mA GehäusePA6, ähnlich RAL 9010 MessspitzeØ 6 mm, verjüngt auf Ø4,5 mm, Werkstoff Edelstahl AnschlussklemmeSchraubklemme auf Platine max. 1,5 mm² SchutzartIP65 Max. Betriebstemperaturbis 90 °C Einsatzgebiete:GebäudeautomatisierungKlimatisierungKühlanlagenLagerräumeUsw.Lieferumfang:Kanalfühler mit MontageflanschBedienungsanleitung

Beschreibung:Raumtemperaturfühler PT 1000, Klasse B, Abmessungen: 84,5 x 84,5 x 29 mm ( L x B x T )Technische Daten:  TemperatursensorPT1000 Schaltungsart2 Leiter Messstromca. 1mA GehäuseABS in RAL9010 Abmessung (L x B x H)84,5 x 84,5 x 29 mm AnschlussklemmeSchraubklemme auf Platine max. 1,5mm² SchutzartIP20 Max. Betriebstemperatur-35°C bis 70°C EinsatzgebieteGebäudeautomatisierungKlimatisierung in Hotels und MuseenKühlanlagenGebäudemanagement in LagerräumeUsw.LieferumfangRaumfühlerBedienungsanleitungEinzeln verpackt und in eine Tüte eingeschweißt

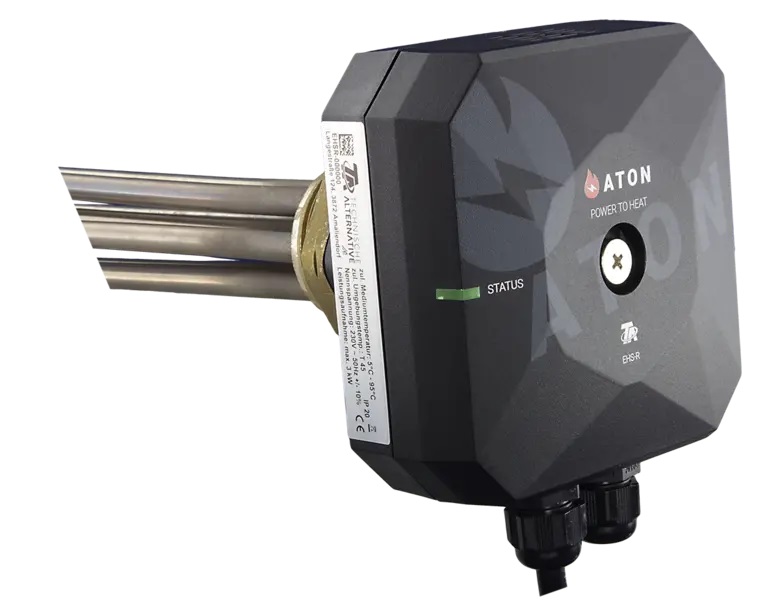

Mit dem stufenlos regelbaren Heizstab kann eine Leistung von 50 W bis 3 kW zur Warmwasserbereitung oder Heizungsunterstüztung genutzt werden.Der Heizstab EHS-R (im Set ATON enthalten) kann durch die frei programmierbaren Regler (UVR16x2, UVR610, ...) über PWM stufenlos von 50 W bis 3000 W direkt geregelt werden.Hierbei sendet der Heizstab die Sensorwerte über CORA (Funk oder Kabel) an den CAN-EZ3 (nicht im Lieferumfang) zur Weiterverarbeitung oder Weiterleitung an den CAN-Bus oder DL-Bus zurück.Die technischen Anschlussbedingungen (TAB) der Netzbetreiber werden erfüllt.EigenschaftenWerkseitig programmiert und gekoppeltGeeignet für emaillierte Frischwasser- und PufferspeicherErweiterbar über CAN-Bus (Regler, Ein- oder Ausgangserweiterungen, C.M.I. für Fernzugriff und Visualisierung) und DL-Bus (z.B. Leistungssteller)Frei programmierbar (mit der kostenlosen Software TAPPS2)Funk-Reichweite ~1 km Freifeld / 2 Stahlbetondecken oder MauernTAB konformAuf bis zu 12 Heizstäbe erweiterbar (entsprechende Programmierung nötig)FunktionenDefinierbare Ein- und Ausschaltschwelle (werkseitig 200 W)Einstellbarer Zwangsbetrieb zu bestimmten Zeiten,unabhängig vom Überschuss (Mindesttemperaturen für Warmwasser)Datenlogging auf eine Micro SD-Karte (nicht im Lieferumfang) oder mittels C.M.I. (CAN-Bus Erweiterung)Visualisierung für Browser oder App verfügbar via C.M.I. (CAN-Bus Erweiterung)Der intelligente Heizstab im Set ATON hat eine sinusförmige Stromaufnahme, wodurch Phasenverschiebungen und Netzrückkopplungen verhindert und damit die technischen Anschlussbedingungen (TAB) der Netzbetreiber erfüllt werden.Schnittstellen Heizstab:CORA-FCORA-DL2 Sensoreingänge PT10001 PWM Eingang 0-100% (wenn CORA nicht in Verwendung)Abmessungen Heizstab:Gesamtlänge Heizstab: 410 mmGewinde: 1 1/2"Verwendungshinweis vom Hersteller für die Verwendung des Heizstabes in Frischwasserspeichern / Trinkwasserspeichern:Es wird ausdrücklich von der Verwendung der Heizstäbe in Trinkwasserspeichern abgeraten !Der Heizstab ist für den Einbau in Pufferspeicher gedacht, in denen immer das gleiche Heizungswasser zirkuliert.Ab Seriennummer EHSR-002956 wird der Heizstab mit Teflon-Beschichtung ausgeliefert.Dadurch kann der Heizstab grundsätzlich in emaillierten Speichern verwendet werden.Die Verwendung einer geeigneten Opferanode im Speicher und deren regelmäßige Überprüfung wird dennoch empfohlen.Wir bieten keine Garantie oder Gewährleistung im Fall von Verkalkung und galvanischer Korrosion!

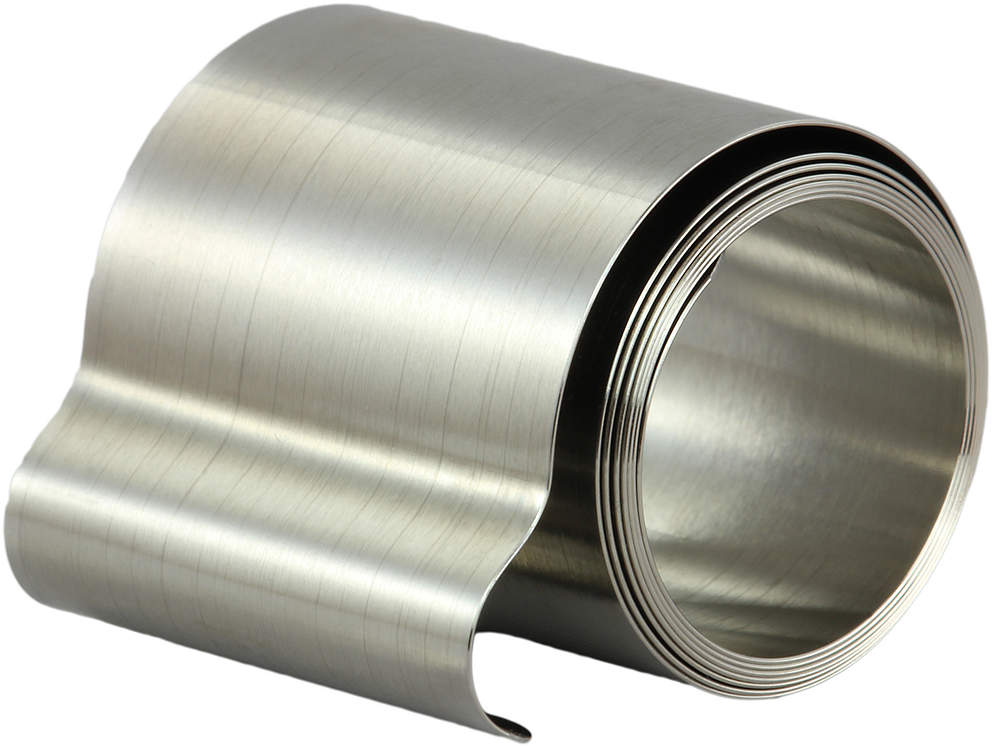

Beschreibung:Technische Alternative RollfederEinfache Montage der Sensoren als Anlegefühler, großer Einsatzbereich (RF 15-45 mm Rohrdurchmesser).

Beschreibung:Schaltet ab einem Volumenstrom von ca. 2 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS01AC: Wechselstromversion ausschließlich zum direkten Schalten von Asynchronpumpen am 230 V~ Netz bis 1,5 AAchtung:Der Strömungsschalter STS01AC ist nicht für den Einsatz mit Hocheffizienzpumpen geeignet, dafür ist der Strömungsschalter STS02AC vorgesehen.

Beschreibung:Schaltet ab einem Volumenstrom von ca. 2 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS01AC: Wechselstromversion ausschließlich zum direkten Schalten von Asynchronpumpen am 230 V~ Netz bis 1,5 AAchtung:Der Strömungsschalter STS01AC ist nicht für den Einsatz mit Hocheffizienzpumpen geeignet, dafür ist der Strömungsschalter STS02AC vorgesehen.

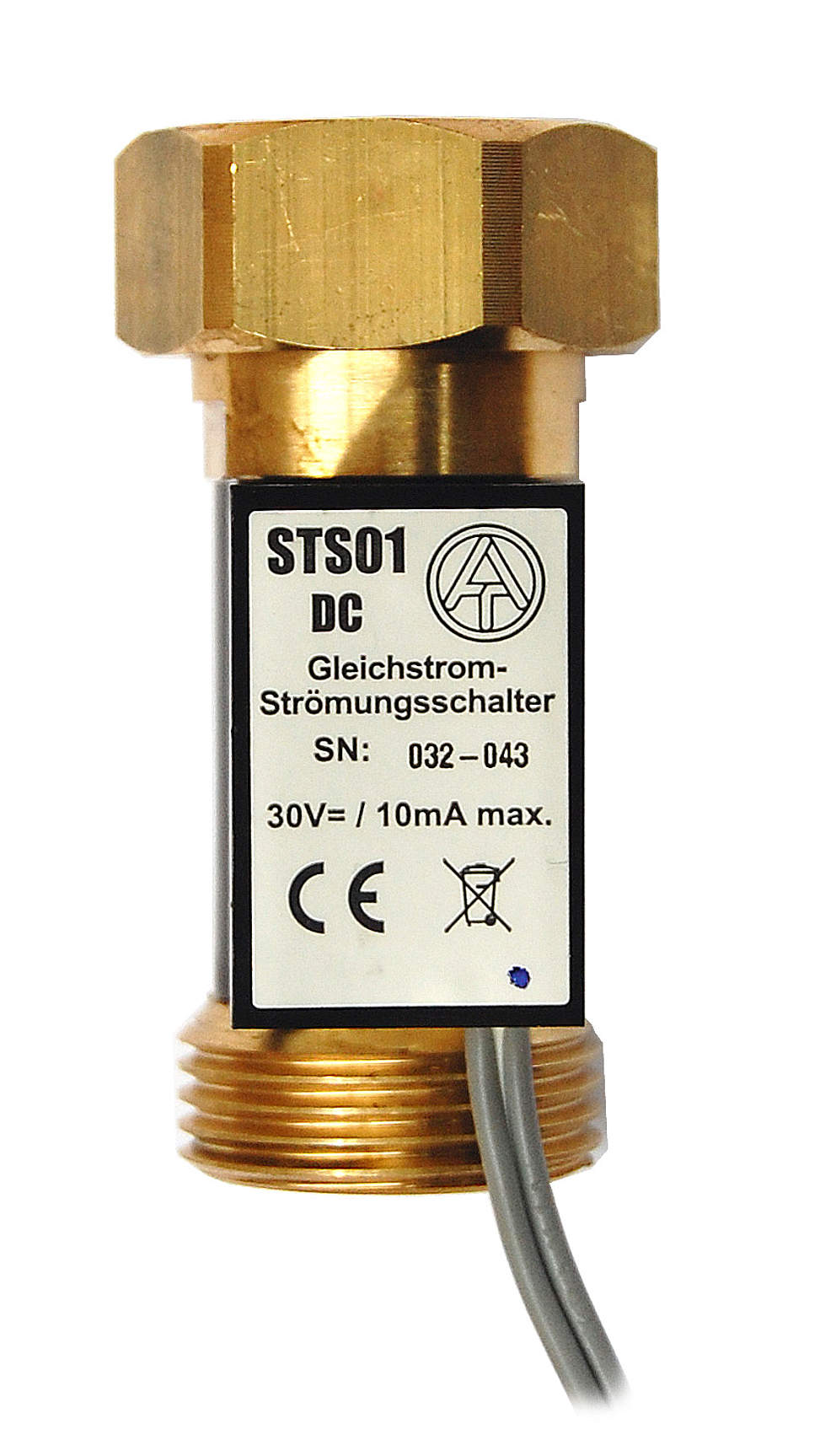

Beschreibung:Schaltet ab einem Volumenstrom von ca. 1,5 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS01DC: Gleichstromversion ausschließlich als Signalgeber an Reglereingängen bis 30 V max. 10 mAAchtung:zum direkten Schalten von Hocheffizienzpumpen am 230 V~ Netz bis 1,5 A bitte den STS02AC ( Wechselstromversion ) verwenden !!!

Beschreibung:Schaltet ab einem Volumenstrom von ca. 1,5 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS01DC: Gleichstromversion ausschließlich als Signalgeber an Reglereingängen bis 30 V max. 10 mAAchtung:zum direkten Schalten von Hocheffizienzpumpen am 230 V~ Netz bis 1,5 A bitte den STS02AC ( Wechselstromversion ) verwenden !!!

Beschreibung:Schaltet ab einem Volumenstrom von ca. 1,5 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS02AC: Wechselstromversion ausschließlich zum direkten Schalten von Hocheffizienzpumpen am 230 V~ Netz bis 1,5 AAchtung:Der Strömungsschalter STS02AC ist nicht für den Einsatz mit Asynchronpumpen geeignet, dafür ist der Strömungsschalter STS01AC vorgesehen.

Beschreibung:Schaltet ab einem Volumenstrom von ca. 1,5 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS02AC: Wechselstromversion ausschließlich zum direkten Schalten von Hocheffizienzpumpen am 230 V~ Netz bis 1,5 AAchtung:Der Strömungsschalter STS02AC ist nicht für den Einsatz mit Asynchronpumpen geeignet, dafür ist der Strömungsschalter STS01AC vorgesehen.

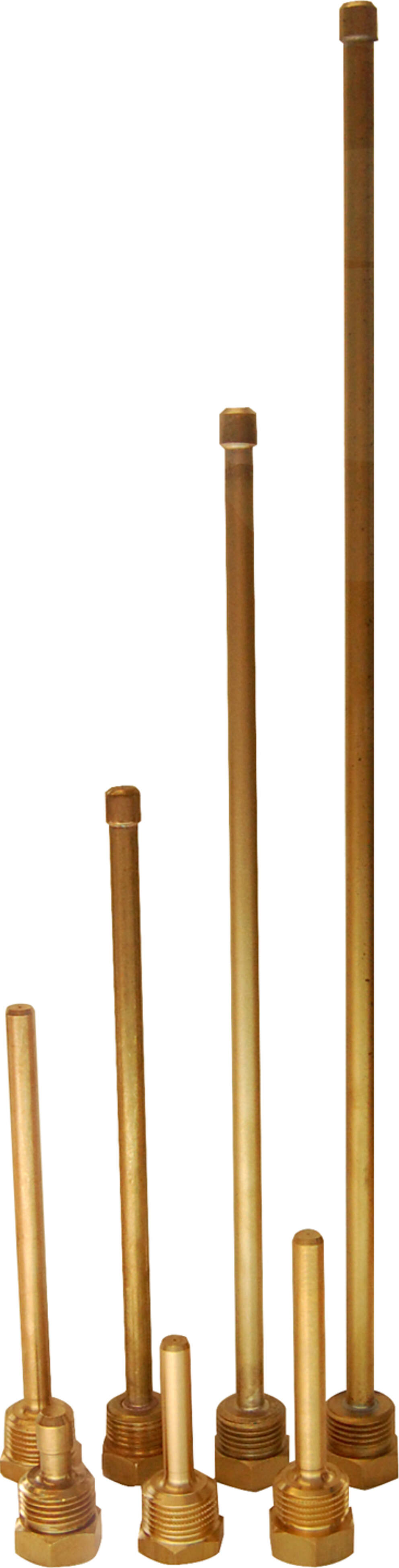

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 140 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 200 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 300 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 40 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 60 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 90 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

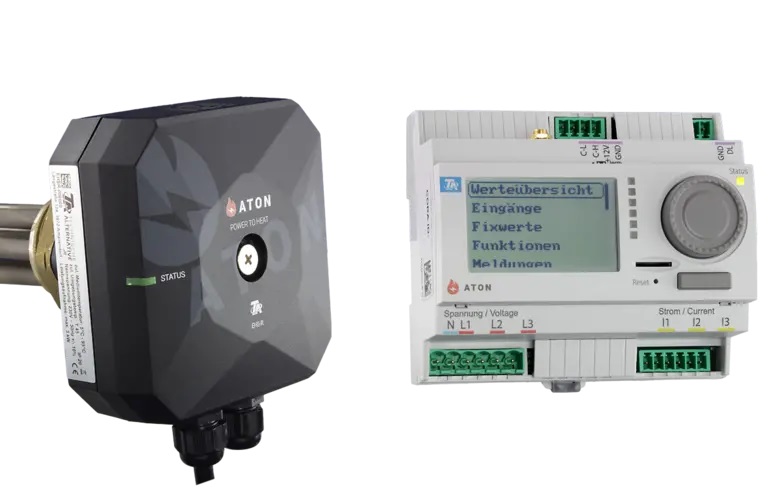

ATON ist ein Set zur Nutzung der überschüssigen PV Leistung.Mit dem stufenlos regelbaren Heizstab kann eine Leistung von 50 W bis 3 kW zur Warmwasserbereitung oder Heizungsunterstüztung genutzt werden.Im Set ist zudem unser Energiezähler enthalten, der feststellt, ob und wie viel überschüssige Leistung verfügbar ist und gibt dem Heizstab die zu verbrauchende Leistung vor.Die Kommunikation läuft dabei über CORA (Funk oder Kabel).EigenschaftenWerkseitig programmiert und gekoppeltGeeignet für emaillierte Frischwasser- und PufferspeicherErweiterbar über CAN-Bus (Regler, Ein- oder Ausgangserweiterungen, C.M.I. für Fernzugriff und Visualisierung) und DL-Bus (z.B. Leistungssteller)Frei programmierbar (mit der kostenlosen Software TAPPS2)Funk-Reichweite ~1 km Freifeld / 2 Stahlbetondecken oder MauernTAB konformAuf bis zu 12 Heizstäbe erweiterbar (entsprechende Programmierung nötig)FunktionenDefinierbare Ein- und Ausschaltschwelle (werkseitig 200 W)Einstellbarer Zwangsbetrieb zu bestimmten Zeiten,unabhängig vom Überschuss (Mindesttemperaturen für Warmwasser)Datenlogging auf eine Micro SD-Karte (nicht im Lieferumfang) oder mittels C.M.I. (CAN-Bus Erweiterung)Visualisierung für Browser oder App verfügbar via C.M.I. (CAN-Bus Erweiterung)Der intelligente Heizstab im Set ATON hat eine sinusförmige Stromaufnahme, wodurch Phasenverschiebungen und Netzrückkopplungen verhindert und damit die technischen Anschlussbedingungen (TAB) der Netzbetreiber erfüllt werden.Schnittstellen Heizstab:CORA-FCORA-DL2 Sensoreingänge PT10001 PWM Eingang 0-100% (wenn CORA nicht in Verwendung)Schnittstellen Energiezähler:CAN-Bus, DL-BusMicro-SD-KarteModbus RTU (nur ATON+)CORA-FCORA-DLLieferumfang:Heizstab EHS-R 3kW (1 1/2"Gewinde)Temperatursensor Boiler BFPT1000Energiezähler3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen)externe FunkantenneMicro-SD-Karte (nur ATON+)Abmessungen Heizstab:Gesamtlänge Heizstab: 410 mmGewinde: 1 1/2"Verwendungshinweis vom Hersteller für die Verwendung des Heizstabes in Frischwasserspeichern / Trinkwasserspeichern:Es wird ausdrücklich von der Verwendung der Heizstäbe in Trinkwasserspeichern abgeraten !Der Heizstab ist für den Einbau in Pufferspeicher gedacht, in denen immer das gleiche Heizungswasser zirkuliert.Ab Seriennummer EHSR-002956 wird der Heizstab mit Teflon-Beschichtung ausgeliefert.Dadurch kann der Heizstab grundsätzlich in emaillierten Speichern verwendet werden.Die Verwendung einer geeigneten Opferanode im Speicher und deren regelmäßige Überprüfung wird dennoch empfohlen.Wir bieten keine Garantie oder Gewährleistung im Fall von Verkalkung und galvanischer Korrosion!

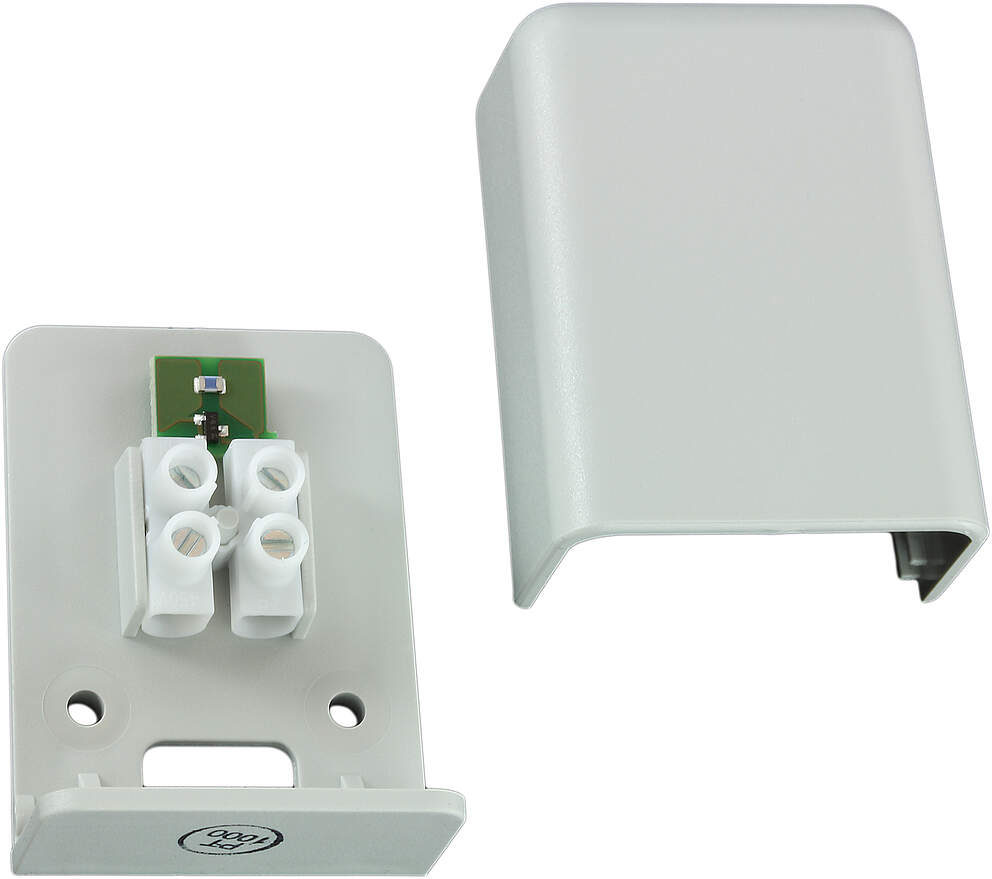

Beschreibung:Außensensor PT1000Lufttemperatursensor mit integriertem Überspannungsschutz, als Außensensor für Heizungsregelungen.Technische Daten:Zulässiger Temperaturbereich -30°C bis 50°C.Abmessungen: 53,6 x 41 x 23,2 mm

Der CAN-Energiezähler erfasst elektrische und thermische Energieströme. Die Programmierung erfolgt mit der Software TAPPS2.MöglichkeitenUmfangreiches Energiemanagement zur Optimierung des Eigenverbrauchs einer FotovoltaikanlageLastmanagement (z. B. zur Senkung von Lastspitzen im Gewerbe)Einbinden diverser Verbraucher wie Heizstäbe, Infrarotpaneele, Waschmaschinen sowie Klima- und LüftungsanlagenMontage im Schaltschrank für 45 mm Norm-EinbaublendeSkalierung der gemessenen Leistung mittels Mathematik-Funktion in TAPPS2 realisierbarExterne klappbare Stromsensoren (nicht im Lieferumfang enthalten) für den raschen Wechsel der Messstrecke.Integrierte Spannungs-Messeingänge für alle drei Phasen (für eine geringere Genauigkeit reicht der Anschluss der ersten Phase)Eingänge:4 Analogeingänge2 Steckplätze zur direkten Anbindung von FTS-Sensoren (Volumenstromsensoren mit integrierter Temperaturmessung)Ausgänge:1 S0 ImpulsausgangSchnittstellen:CAN-BusCORA-FCORA-DLDL-BusMicro SD-KarteModbus RTUAbmessungen Gehäuse (B x H): 106 x 91 mm, passend für 45 mm Norm-EinbaublendeAchtung!Die klappbaren Stromsensoren sind nicht im Lieferumfang enthalten, sind aber zwingend erforderlich!Folgende Klappsensoren-Sets stehen zur Auswahl und können separat nach Ihren Leistungsanforderungen mitbestellt werden!Stromsensoren   50A, Set aus 3 Klapp-Sensoren (CAN-EZ3 kann 3 x 10 kVA erfassen) Art. Nr.: 01/STROMSENSOR50Stromsensoren 100A, Set aus 3 Klapp-Sensoren (CAN-EZ3 kann 3 x 20 kVA erfassen) Art. Nr.: 01/STROMSENSOR100Stromsensoren 400A, Set aus 3 Klapp-Sensoren (CAN-EZ3 kann 3 x 70 kVA / ~300 A erfassen) Art. Nr.: 01/STROMSENSOR400

CAN-Erweiterungsmodul 45Das CAN-I/O Modul stellt für die frei programmierbaren Universalregelungen UVR16x2 und das RSM610 zusätzliche Ein- und Ausgänge zur Verfügung.Der Programmier-, Funktions- und Leistungsumfang ist identisch zum Regel- und Schaltmodul RSM610.Das Gerät besitzt jedoch keine Uhrenfunktion, keine eigene Stromversorgung und weniger Ein- und Ausgänge.Technische Daten:4 Eingänge5 Ausgänge:    - 3 Relaisausgänge    - 2 Multifunktionsausgänge wahlweise 0-10V, PWM, Relais (z.B. mit HIREL22)Schnittstellen:    - CAN-Bus    - DL-BusAbmessungen (B x H x T):126,8 x 76,5 x 45,5 mmGerne können wir für Sie dass CAN-I/O bereits fertig programmieren, d.h. Funktionsmodule laden und logisch verknüpfen, Eingänge und Ausgänge festlegen, Belegungsprotokoll und logisches Schaltbild erstellen.Auch eine Visualisierung stellt kein Problem dar. So können Sie Ihre Anlage über eine APP am Smarphone oder Tablet bedienen und Einstellungen vornehmen, sowie Sensorwerte und Anlagenzustände ablesen.Dazu benötigen wir per E-Mail eine der Anlage entsprechende Systembeschreibung und eine detaillierte Beschreibung der gewünschten Funktionen, dann bekommen Sie ein unverbindliches Angebot für die Programmierung.

Beschreibung:Der CAN-MTx2 dient mit seinem 4,3" Touch-Display als Bedienteil für den CAN-Bus, kann aber auch selbst Funktionsdaten verarbeiten, die mittels TAPPS2 erstellt wurden.Mit der Software TA-Designer kann eine Anlagenvisualisierung erstellt werden.Einzelne Elemente (Werte, Schaltflächen) können für bestimmte Nutzer gesperrt werden.Zusätzlich ist der Vollzugriff auf alle x2 Geräte im Netzwerk möglich.Der Monitor besitzt zudem eine Sensoreinheit für Raumtemperatur und Feuchte.Gerne können wir die Geräte für Sie bereits fertig programmieren, d. h. Funktionsmodule laden und logisch verknüpfen, Eingänge und Ausgänge festlegen, Belegungsprotokoll und logisches Schaltbild erstellen.Auch eine Visualisierung stellt kein Problem dar. So können Sie Ihre Anlage über eine APP am Smartphone oder Tablet bedienen und Einstellungen vornehmen, sowie Sensorwerte und Anlagenzustände ablesen.Dazu benötigen wir per E-Mail eine der Anlage entsprechende Systembeschreibung und eine detaillierte Beschreibung der gewünschten Funktionen, wir erstellen Ihnen ein unverbindliches Angebot für die Programmierung.

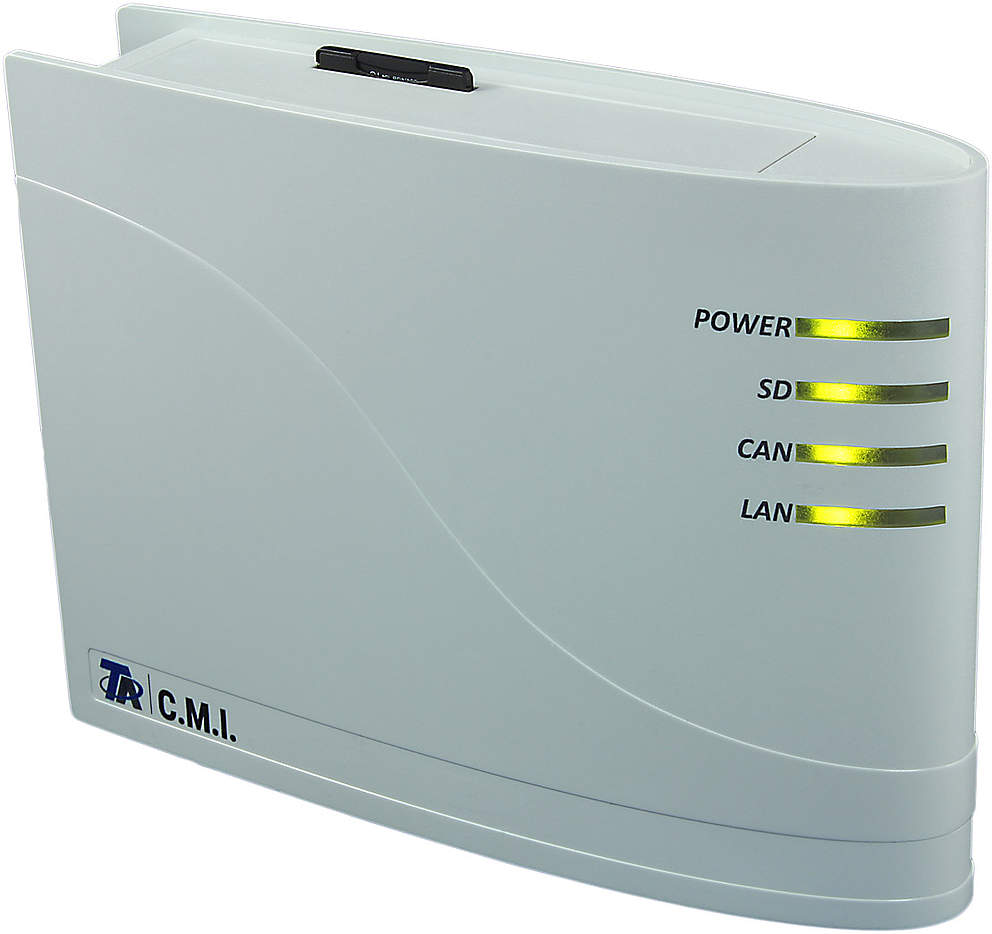

Beschreibung:Technische Alternative C.M.I. Control and Monitoring InterfaceDas C.M.I. ist eine Schnittstelle zur komfortablen Anlagenüberwachung, Fernbedienung, Datenlogging und Visualisierung aller Regler und Geräte mit DL- oder CAN-Bus.Funktionen:Fernwartung von CAN-Bus GerätenFunktionsdatenverwaltung für CAN-Bus GeräteBetriebssystemverwaltung für CAN-Bus GeräteAnlagenvisualisierung via PC, Smartphone oder TabletÄnderung von Parametern von CAN-Bus GerätenDatenlogging über CAN-Bus oder DL-Busereignisgesteuerte Benachrichtigung per E-MailHutschienen- oder WandmontagePlug & Play Lösung über ServerSteckplatz für GSM-Modul MDC-GSMAnbindungsmöglichkeit an Modbus TCP Betrieb / Zugriff:direkt über das LAN-Netzwerküber das Webportal https://cmi.ta.co.atC.M.I. App für Android™ Schnittstellen:CAN-Buszwei DL-BuseingängeEthernet (RJ45)SD-KarteGerne können wir für Sie, die Visualisierung erstellen. So können Sie Ihre Anlage über eine APP am Smarphone oder Tablet bedienen und Einstellungen vornehmen, sowie Sensorwerte und Anlagenzustände ablesen.Dazu benötigen wir per E-Mail eine der Anlage entsprechende Systembeschreibung und eine detaillierte Beschreibung der gewünschten Funktionen, wir erstellen Ihnen gerne ein unverbindliches Angebot für die Programmierung.

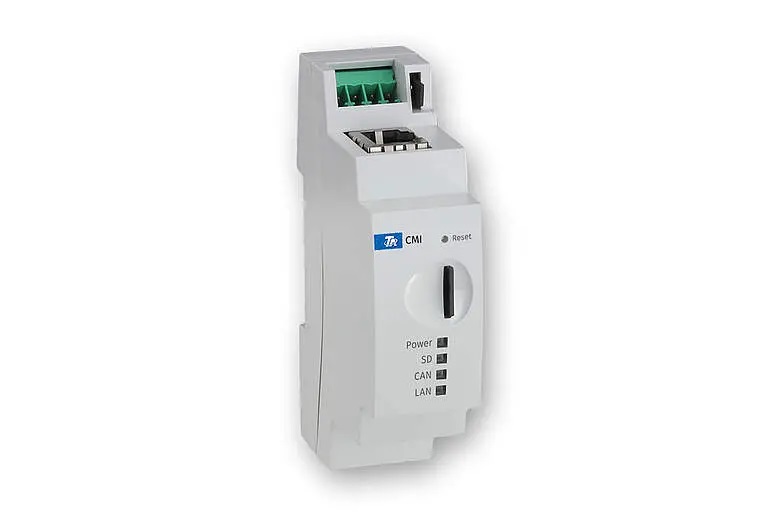

Beschreibung:Technische Alternative C.M.I. Control and Monitoring Interface für den SchaltschrankDas CMI-S ist eine Schnittstelle zur komfortablen Anlagenüberwachung, Fernbedienung, Datenlogging und Visualisierung aller Regler und Geräte mit CAN-Bus. Funktionen:Fernwartung von CAN-Bus GerätenFunktionsdatenverwaltung und Firmwareverwaltung für kompatible CAN-Bus GeräteAnlagenvisualisierung für Browser oder AppÄnderung von Parametern von CAN-Bus GerätenDatenlogging über CAN-BusEreignisgesteuerte Benachrichtigung per E-MailHutschienen- oder WandmontageSchnittstelle Modbus TCP/IP Betrieb / Zugriff:direkt über das LAN-Netzwerk (LAN)und/oder über unser kostenloses Webportal https://cmi.ta.co.atApp für Android™App für Apple iOS™  Schnittstellen:CAN-BusModBus TCP/IPEthernet (RJ45)Micro SD-KarteGerne können wir für Sie, die Visualisierung erstellen. So können Sie Ihre Anlage über eine APP am Smarphone oder Tablet bedienen und Einstellungen vornehmen, sowie Sensorwerte und Anlagenzustände ablesen.Dazu benötigen wir per E-Mail eine der Anlage entsprechende Systembeschreibung und eine detaillierte Beschreibung der gewünschten Funktionen, wir erstellen Ihnen gerne ein unverbindliches Angebot für die Programmierung.
