Anwendung:Zum Anschluss von Membranausdehnungsgefäßen bis 50 l für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.Beschreibung:Vormontierte Kombinationsarmatur, bestehend aus:- Armaturenträger aus massivem Messingguss mit integriertem Kappenventil zum Anschluss des Membranausdehnungsgefäßes- Bauteilgeprüftem Sicherheitsventil- Heizungsmanometer mit rotem Markierungszeiger, montiert über selbstdichtendem Montageventil- Schnellentlüfter (12 bar) montiert über selbstdichtendem Montageventil- Zwei formschlüssigen IsolationshalbschalenTechnische Daten:Anschlüsse:Kessel: G¾ InnengewindeAusdehnungsgefäß: G¾ InnengewindeTemperatureinsatzbereich:Medium: Max. 120 °CMaße (mit Isolation)B x H x T 360 x 185 x 100 mmIsolation:Expandiertes Polypropylen EPPArmaturenträger:Messing, Ausladung 300 mmMembran-Sicherheitsventil MS:Eingang x Ausgang: G 1/2" x G 3/4"Dichtung: Teflonring, drehbar eingedichtetAnsprechdruck: 3 barWärmeleistung: 50 kWHeizungsmanometer:Rohrfedermanometer mit selbstdichtendem MontageventilAnzeigebereich: 0/4 bar, mit rotem MarkenzeigerDurchmesser: 63 mm – G 3/8" radialSchnellentlüfter:Eingang: G 3/8"Nenndruck: 12 barLieferumfang:- GAK- 2 Isolationshalbschalen- Montagezubehör: Schrauben, Unterlagscheiben, Dübel
Anwendung:Zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen.Beschreibung:Kappenventil mit Anschlussverschraubung G 1" IG x G 1" IG. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Ventilbetätigung über Standard-4-Kant-Schlüssel SW5 für Heizkörper- Entlüftungsventile. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden.Technische Daten:Betriebsdruck: Max. 10 barTemperatureinsatzbereich Betrieb: 0 / 120 °CEntleerleistung: Kvs: 0,5 m³ / h

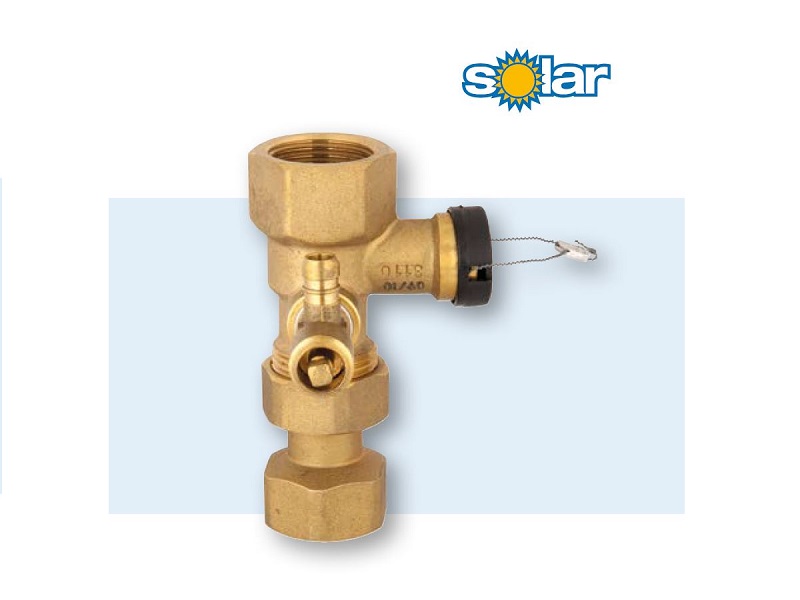

Anwendung:Zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen.Beschreibung:Kappenventil mit Anschlussverschraubung G 3/4" IG x G 3/4" IG. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Ventilbetätigung über Standard-4-Kant-Schlüssel SW5 für Heizkörper- Entlüftungsventile. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden.Technische Daten:Betriebsdruck: Max. 10 barTemperatureinsatzbereich Betrieb: 0 / 120 °CEntleerleistung: Kvs: 0,5 m³ / h
Anwendung:Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.Beschreibung:Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe in leichter Bauweise. Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter, Membran-Sicherheitsventil MS in einer formschlüssigen Isolation. Inklusive selbstdichtenden Montageventilen für den einfachen Austausch von Manometer und Schnellentlüfter.Technische Daten:Anschluss Kessel: G1 InnengewindeTemperatureinsatzbereich: Max. 120 °CMaße: B x H x T: 140 x 150 x 75 mmIsolation: Polystyrol EPSArmaturenträger: MessingMembran-Sicherheitsventil MS:Eingang x Ausgang: G 1/2" x G 3/4"Dichtung: PTFE-Dichtring, verdrehbarAnsprechdruck: 3 barHeizungsmanometer:Anzeigebereich: 0/4 barDurchmesser: 50 mm–G 1/4" axial exz.Schnellentlüfter:Eingang: G 3/8"Nenndruck: 12 bar
Anwendung:Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.Beschreibung:Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe in leichter Bauweise. Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter, Membran-Sicherheitsventil MS in einer formschlüssigen Isolation. Inklusive selbstdichtenden Montageventilen für den einfachen Austausch von Manometer und Schnellentlüfter.Technische Daten:Anschluss Kessel: G1 InnengewindeTemperatureinsatzbereich: Max. 120 °CMaße: B x H x T: 183 x 144 x 70 mmIsolation: Expandiertes Polypropylen EPPArmaturenträger: MessingMembran-Sicherheitsventil MS:Eingang x Ausgang: G 1/2" x G 3/4"Dichtung: PTFE-Dichtring, verdrehbarAnsprechdruck: 3 barHeizungsmanometer:Anzeigebereich: 0/4 barDurchmesser: 63 mm–G 3/8" radialSchnellentlüfter:Eingang: G 3/8"Nenndruck: 12 bar
