CAN-Erweiterungsmodul 45Das CAN-I/O Modul stellt für die frei programmierbaren Universalregelungen UVR16x2 und das RSM610 zusätzliche Ein- und Ausgänge zur Verfügung.Der Programmier-, Funktions- und Leistungsumfang ist identisch zum Regel- und Schaltmodul RSM610.Das Gerät besitzt jedoch keine Uhrenfunktion, keine eigene Stromversorgung und weniger Ein- und Ausgänge.Technische Daten:4 Eingänge5 Ausgänge:    - 3 Relaisausgänge    - 2 Multifunktionsausgänge wahlweise 0-10V, PWM, Relais (z.B. mit HIREL22)Schnittstellen:    - CAN-Bus    - DL-BusAbmessungen (B x H x T):126,8 x 76,5 x 45,5 mmEs besteht die Möglichkeit, das Regelgerät zu programmieren. Dies beinhaltet das Laden von Funktionsmodulen sowie deren logische Verknüpfung. Des Weiteren können Eingänge und Ausgänge definiert, Belegungsprotokolle erstellt und logische Schaltbilder entworfen werden.Auch die Erstellung einer Visualisierung bereitet keine Schwierigkeiten. Somit haben Sie die Option, Ihre Anlage mittels einer App auf Ihrem Smartphone oder Tablet zu steuern. Sie können Einstellungen vornehmen, Sensorwerte überprüfen und den Zustand der Anlage einsehen.Falls Ihnen das Erstellen eines Programms für das Regelgerät oder einer Visualisierung für eine Smartphone-App nicht genau vertraut ist und Sie Unterstützung bei der Programmierung benötigen, zögern Sie bitte nicht, uns zu kontaktieren. Wir stehen Ihnen gerne zur Verfügung und helfen Ihnen gerne weiter.

Beschreibung:DL-Buskoppler / SensorerweiterungDas Modul ermöglicht den Austausch von Messwerten zwischen zwei Reglern.Zusätzlich ist es eine Eingangserweiterung für alle Regler mit DL-Bus.Die Messwerte der vier Eingänge für PT1000 und RASPT-Sensoren werden über beide DL-Busse ausgegeben.Technische Daten:DL-Buslast 13 %Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignet

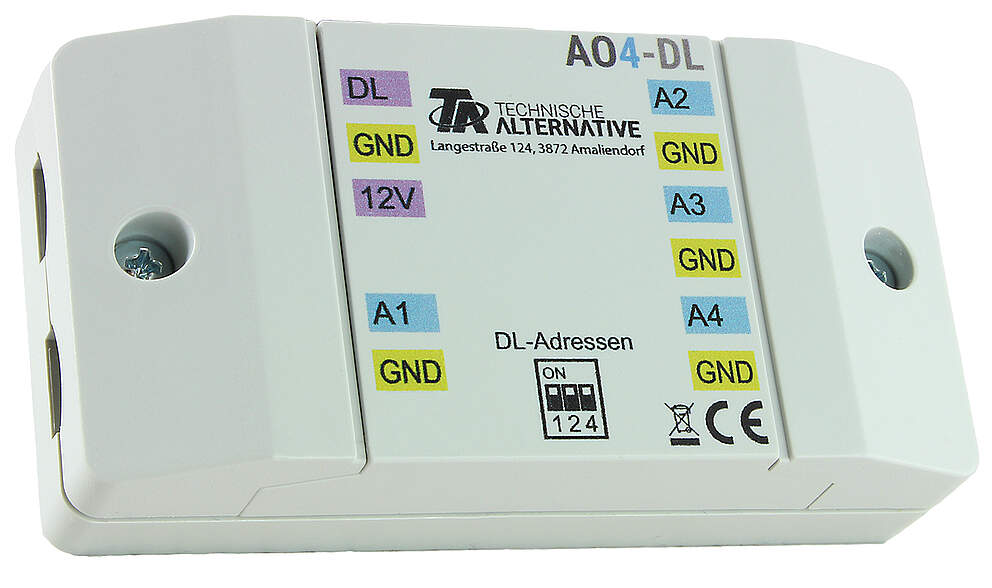

Beschreibung:DL-Erweiterungsmodul für 4 AnalogausgängeDas Modul AO4-DL („AO“ = analogue output) ermöglicht zusätzliche 4 Analogausgänge für Geräte mit x2-Technologie (z.B. UVR16x2, RSM610, CAN-I/O45).Die Kommunikation mit dem Regler erfolgt über den DL-Bus.Durch die Wahl des Index kann der Modus 0-10V oder PWM für jeden einzelnen Ausgang ausgewählt werden.Die Spannungsversorgung erfolgt über den 12V-Ausgang eines Reglers UVR16x2 oder RSM610. Dadurch ist die DL-Buslast des Moduls sehr gering.Technische Daten:Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignet

Beschreibung:DL-Erweiterungsmodul für 5 AnalogeingängeDas Modul stellt fünf zusätzliche Analogeingänge 0-10V für Geräte mit x2 Technologie zur Verfügung.Die Kommunikation mit dem Regler erfolgt über den DL-Bus.Technische Daten:Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignetDL-Buslast: 11 %

Beschreibung:DL-Erweiterungsmodul für 5 EingängeDas Modul verarbeitet PT1000 Temperaturwerte und digitale Signale und gibt diese am DL-Bus auf entsprechenden Indizes aus.Aufgrund der geringen Übertragungsraten ist der DL-Bus nicht zum Schalten von Licht geeignet.Technische Daten:Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignetDL-Buslast: 30 %

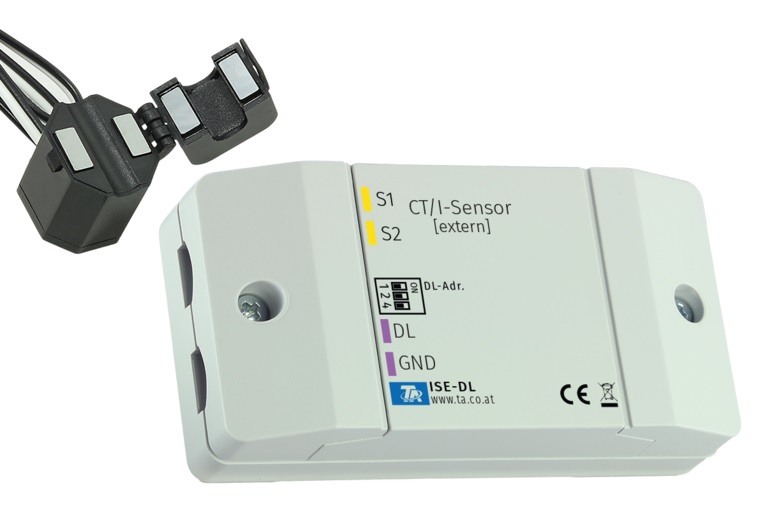

Beschreibung:Mit dem Stromsensor IS-DL kann der Echt-Effektivstrom (RMS) beliebiger Verbraucher bis 16 A gemessen werden.Die Auflösung beträgt 10 mA und die max. Impulsbelastung beträgt 100 A (z. B. Anlaufstrom).Der Stromsensor ist im Gehäuse verbaut, falls Sie einen externen Stromsensor benötigen, empfehlen wir den Stromsensor ISE-DL.Der ISE-DL hat keinen internen Sensor, sondern wird mit einem 50A externen Klapp-Ferrit-Sensor ausgeliefert.SpezifikationenDL-Buslast: 25 %Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignet.

Beschreibung:Mit dem Stromsensor IS-DL kann der Echt-Effektivstrom (RMS) beliebiger Verbraucher bis 16 A gemessen werden.Die Auflösung beträgt 10 mA und die max. Impulsbelastung beträgt 100 A (z. B. Anlaufstrom).Der Stromsensor ist im Gehäuse verbaut, falls Sie einen externen Stromsensor benötigen, empfehlen wir den Stromsensor ISE-DL.Der ISE-DL hat keinen internen Sensor, sondern wird mit einem 50A externen Klapp-Ferrit-Sensor ausgeliefert.SpezifikationenDL-Buslast: 25 %Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignet.

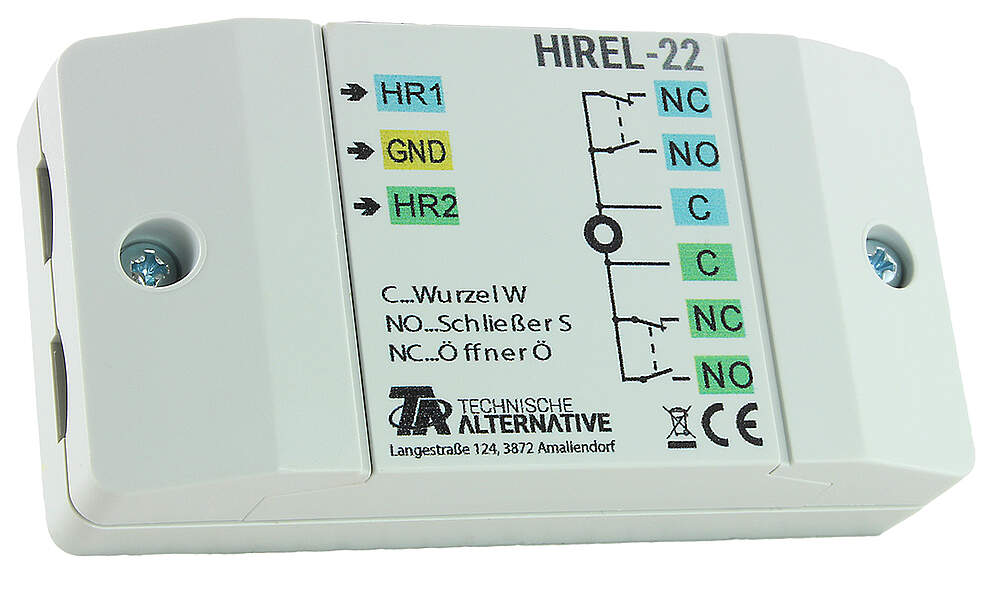

Beschreibung:HIREL22Erweiterung der Universalregelungen UVR16x2, UVR610, RSM610, UVR1611 und CAN-I/O45 um zwei (wahlweise potentialfreie) Relaisausgänge.Technische Daten:Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignet

Beschreibung:Relaismodul 230V mit StromverteilerErweiterung der Universalregelungen UVR16x2 und UVR1611 um 2 abgesicherte Relaisausgänge mit 230V.

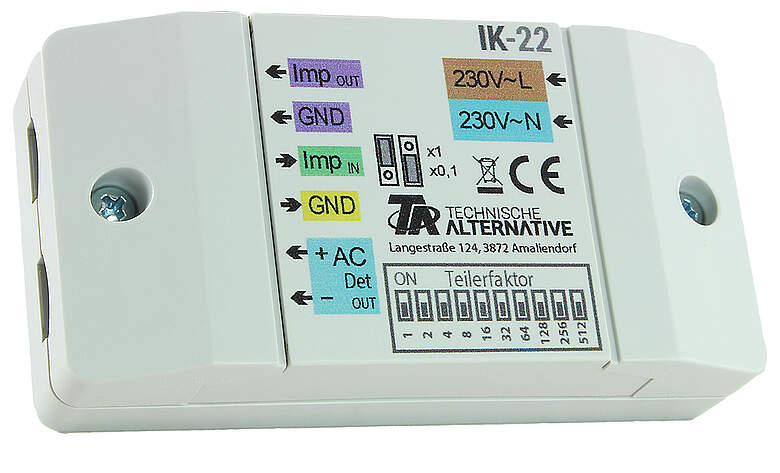

Beschreibung:Der Konverter IK22 wandelt und teilt Impulse von Fremdgeräten und -sensoren mit einer einstellbaren Teilungsrate zwischen 0,1 und 1023.Ein Signaleingang erfasst die Impulse eines potentialfreien Kontaktes oder eines Open-Kollektor-Ausgangs (NPN-Transistor).Ein zweiter Eingang erfasst die 100 Hz Halbwellen von 230V~Signalen. Für die Signalübergabe und Versorgung reicht ein Sensoreingang des Reglers.Ein zweiter Ausgang ist ein reiner Spannungsdetektor des 230V-Eingangs (wie beim AC-DC-Konverter).Anwendungsbeispiel: Impulsteilung schneller Volumenstromsensoren, Erfassung der Pelletmenge über die SchneckenlaufzeitTechnische Daten:Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignetDL-Buslast: 30 %

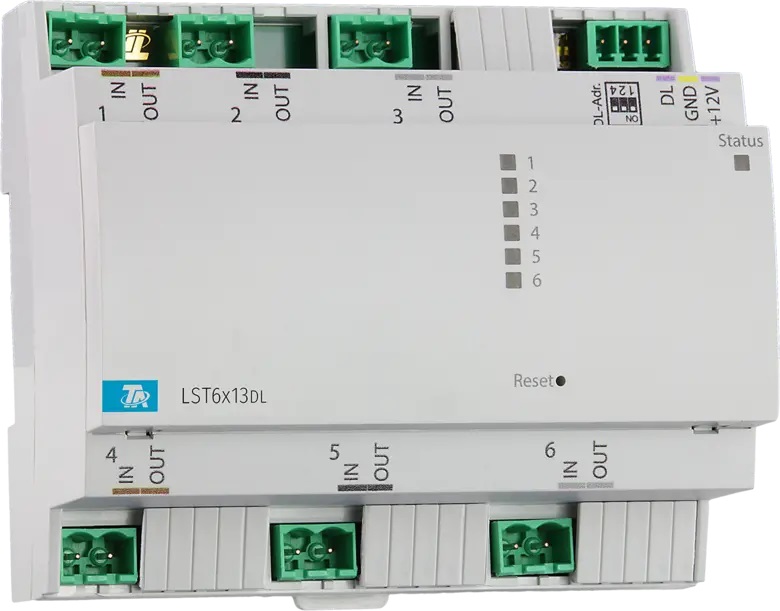

Leistungssteller zum Schalten von bis zu 6 Verbrauchern zu je maximal 3 kW AC.Die Ausgänge 4 bis 6 verfügen gemeinsam über einen Sanftanlauf bis längstens fünf Sekunden.Dieser kann beispielsweise zum schonenden Starten von dreiphasen-Asynchronmotoren (Pumpen, Lüfter) bis max. 1,5 kW verwendet werden.AnwendungsbereicheEnergie- und LastmanagementDL-Buslast: 10% (12V Versorgungsspannung notwendig)Abmessungen Gehäuse (B x H): 106 x 91 mm (6 Teilungseinheiten)

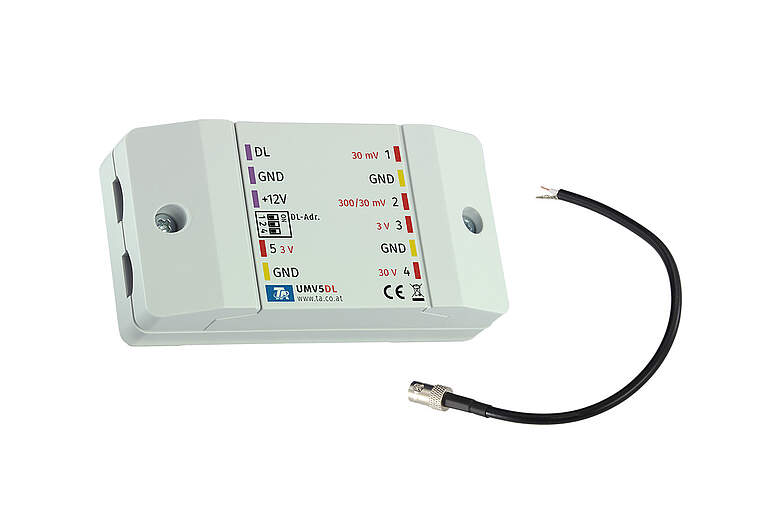

Beschreibung:Zum Messen von Gleichspannungen und Thermoelementen.Je nach Eingang werden Thermoelemente (Typ K) sowie Maximalspannungen von 30 mV bis 30 V erfasst und in einen digitalen Wert zwischen 0 und 30000 übersetzt.Die maximale Messtoleranz beträgt 1 Prozent.Technische Daten:0-30 mV, 0-3 V, 0-30 V0-30 oder 0-300 mV bzw Thermoelemente (Auflösung x10 oder x100)DL-Buslast: 25 %Abmessungen Gehäuse: 80 x 40,5 x 22,5 mmfür Wand- und Hutschienenmontage geeignet.
