Phoenix Contact Sicherheitsrelais 2900509, PSR-SCP- 24UC/ESAM4/3X1/1X2/B, 3xFreigabestrompfad, 1xMeldekontakt
119,00 €*
Netto: 100,00 €
31 verfügbar
Sofort verfügbar, Lieferzeit: 1-2 Tage
Sehr geehrte Kundinnen und Kunden.
Bitte beachten Sie, dass wir uns in der Zeit vom 20.12.2024 bis 05.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Auslieferungen können daher erst wieder nach dem 05.01.2025. ausgeführt werden.
Wir danken für Ihr Verständnis und wünschen Ihnen und Ihrer Familie ein schönes Weihnachtsfest und einen guten Start ins neue Jahr.
Bitte beachten Sie, dass wir uns in der Zeit vom 20.12.2024 bis 05.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Auslieferungen können daher erst wieder nach dem 05.01.2025. ausgeführt werden.
Wir danken für Ihr Verständnis und wünschen Ihnen und Ihrer Familie ein schönes Weihnachtsfest und einen guten Start ins neue Jahr.
Produktnummer:
103003

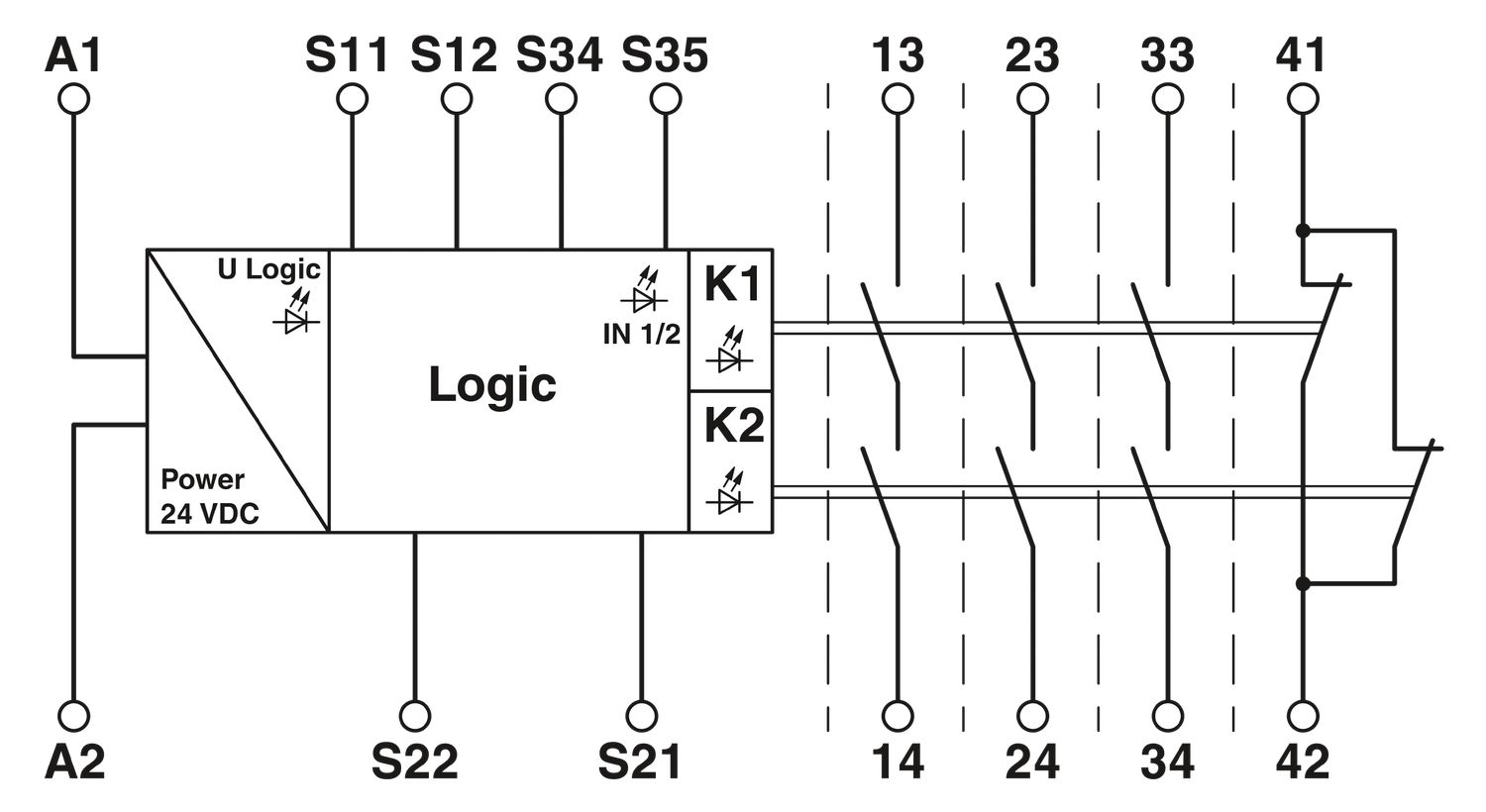

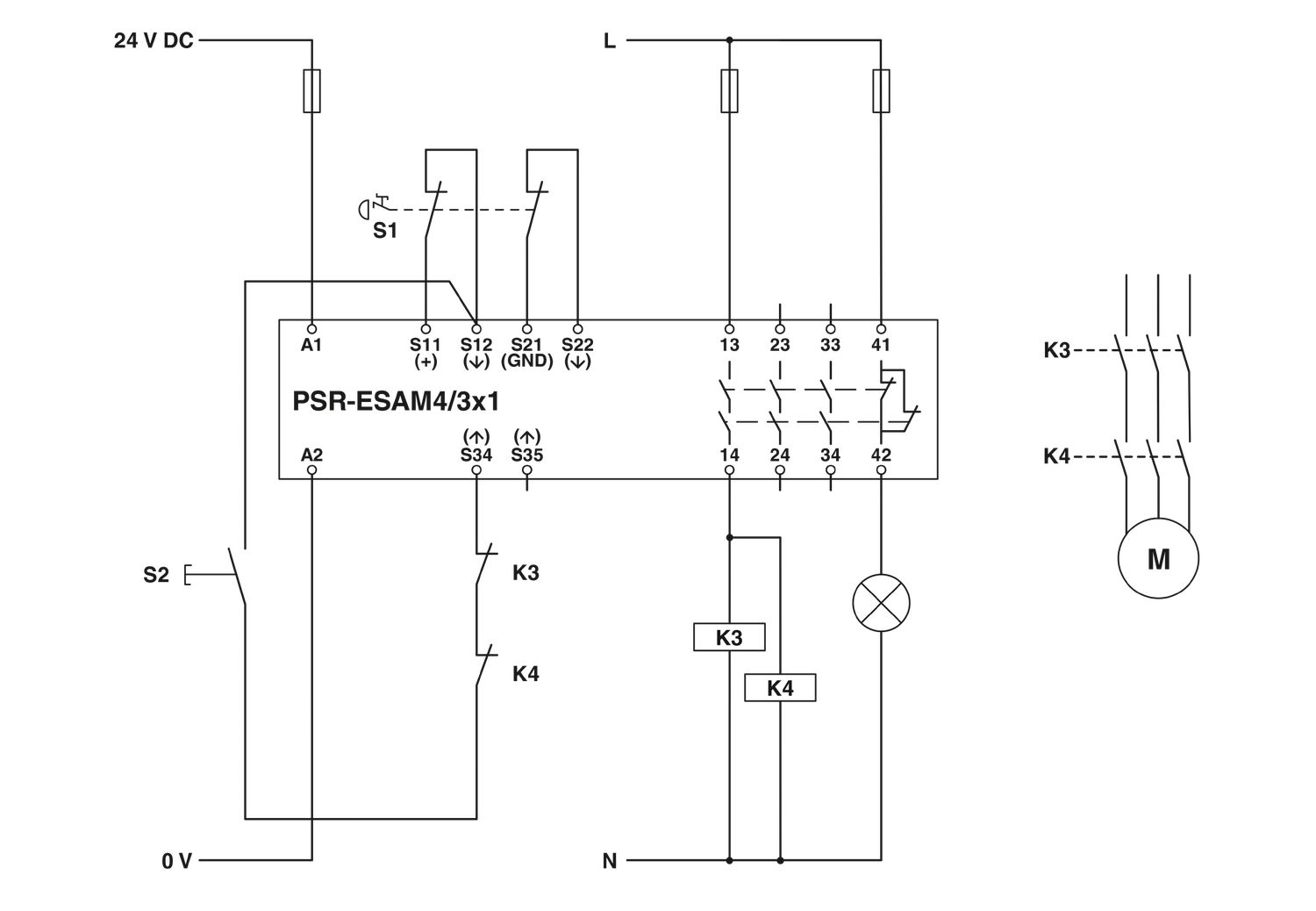

Produktinformationen "Phoenix Contact Sicherheitsrelais 2900509, PSR-SCP- 24UC/ESAM4/3X1/1X2/B, 3xFreigabestrompfad, 1xMeldekontakt"
Ihre Vorteile
- Bis Cat. 4/PL e nach EN ISO 13849-1, SIL 3 nach EN IEC˽62061, SIL 3 nach IEC 61508
- Manuell überwachte sowie automatische Aktivierung in einem Gerät
- Basisisolierung
- 2-kanalige Ansteuerung
- 3 Freigabestrompfade, 1 Meldestrompfad
| Produkttyp | Sicherheitsrelais |
| Produktfamilie | PSRclassic |
| Anwendung | Not-Halt |
| Schutztür | |
| Lebensdauer mechanisch | ca. 107 Schaltspiele |
| Relaistyp | Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3 |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung | 16,44 W (US = 26,4 V, IL² = 72 A², PGesamt max = 2,04 W + 14,4 W) |
| Nennbetriebsart | 100 % ED |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Bemessungsisolationsspannung | 250 V |
| Bemessungsstoßspannung / Isolierung | Siehe Kapitel Isolationskoordination |
Eingangsdaten
| Allgemein | |
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC -15 % / +10 % |
| Leistungsaufnahme an US | typ. 1,68 W (DC) |
| Bemessungssteuerspeisestrom IS | typ. 70 mA |
| Eingangsspannungsbereich bezogen auf UN | 0,85 ... 1,1 |
| Typischer Eingangsstrom bei UN | 70 mA DC (bei Us) |
| Einschaltstrom | < 3,5 A (Δt = 3 ms bei Us) |
| < 100 mA (Δt = 500 ms, bei Us/Ix an S12) | |
| > -100 mA (Δt = 300 ms, bei Us/Ix an S22) | |
| < 6 mA (bei Us/Ix an S34) | |
| < 6 mA (bei US/Ix an S35) | |
| Stromaufnahme | typ. 38 mA (S12) |
| typ. -38 mA (S22) | |
| typ. 0 mA (bei Us/Ix an S34) | |
| typ. 1 mA (bei US/Ix an S35) | |
| Spannung an Eingangs-, Start- und Rückführkreis | ca. 24 V DC |
| Filterzeit | 5 ms (an A1 bei Spannungseinbrüchen bei Us) |
| Keine Testpulse erlaubt | |
| Ansprechzeit typisch | 100 ms (überwachter/ manueller Start) |
| 150 ms (automatischer Start) | |
| Typ. Anzugszeit bei Us | 250 ms (bei Ansteuerung über A1) |
| Rückfallzeit typisch | 20 ms (bei Anforderung über die Sensorkreise) |
| 45 ms (bei Anforderung über A1) | |
| Gleichzeitigkeit | ∞ |
| Wiederbereitschaftszeit | 1 s (nach Anforderung der Sicherheitsfunktion) |
| < 1 s (Boot-Zeit) | |
| Schutzbeschaltung | Überspannungsschutz; Suppressordiode |
| Max. zulässiger Gesamtleitungswiderstand | ca. 50 Ω (Eingangs- und Startkreise bei US) |
| Betriebsspannungsanzeige | LED grün |
| Statusanzeige | LED grün |
Ausgangsdaten
| Kontaktausführung | 3 Freigabestrompfade |
| 1 Meldestrompfad | |
| Kontaktmaterial | AgSnO2, + 0,2 µm Au |
| Schaltspannung maximal | 250 V AC |
| Schaltspannung minimal | 10 V AC/DC |
| Grenzdauerstrom | 6 A (Derating und Lastgrenzkurve beachten) |
| Einschaltstrom maximal | 6 A |
| Einschaltstrom minimal | 10 mA |
| Quadr. Summenstrom | 72 A2 (Freigabestrompfade) |
| 36 A2 (Meldestrompfad 41/42) | |
| Abschaltleistung (ohmsche Last) maximal | siehe Lastgrenzkurve |
| Schaltleistung minimal | 100 mW |
| Schaltvermögen nach IEC 60947-5-1 | 6 A (DC13, Freigabestrompfade) |
| 5 A (AC15, Freigabestrompfade) | |
| 2 A (DC13, Meldestrompfade) | |
| 1,5 A (AC15, Meldestrompfade) | |
| Ausgangssicherung | 10 A gL/gG (Freigabestrompfade) |
| 4 A gL/gG (Freigabestrompfade Low Demand) | |
| 6 A gL/gG (Meldestrompfad) |
Anschlussdaten
| Anschlusstechnik | |
| steckbar | ja |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
Abmessungen
| Breite | 22,5 mm |
| Höhe | 99 mm |
| Tiefe | 114,5 mm |
Materialangaben
| Farbe (Gehäuse) | gelb (RAL 1018) |
| Material Gehäuse | Polyamid |
Kennwerte
| Sicherheitstechnische Daten | |
| Stopp-Kategorie | 0 |
| Sicherheitstechnische Daten: EN ISO 13849 | |
| Kategorie | 4 |
| Performance Level (PL) | e (5 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr) |
| Sicherheitstechnische Daten: IEC 61508 - High-Demand | |
| Safety Integrity Level (SIL) | 3 |
| Sicherheitstechnische Daten: IEC 61508 - Low-Demand | |
| Safety Integrity Level (SIL) | 3 |
| Sicherheitstechnische Daten: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Schutzart Einbauort minimal | IP54 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C (Derating beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Einsatzhöhe | ≤ 2000 m (über NN) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Schock | 15g |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 2g |
Zulassungen
| CE | |
| Kennzeichnung | CE-konform |
Normen und Bestimmungen
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Bestimmungen | DIN EN 60947-1 |
Montage
| Montageart | Tragschienenmontage |
| Montagehinweis | siehe Derating-Kurve |
| Einbaulage | vertikal oder horizontal |
| Anschlussart | Schraubanschluss |
Klassifikationen
ECLASS
| ECLASS-11.0 | 27371819 |
| ECLASS-13.0 | 27371819 |
| ECLASS-12.0 | 27371819 |
ETIM
| ETIM 9.0 | EC001449 |
UNSPSC
| UNSPSC 21.0 | 39122205 |
