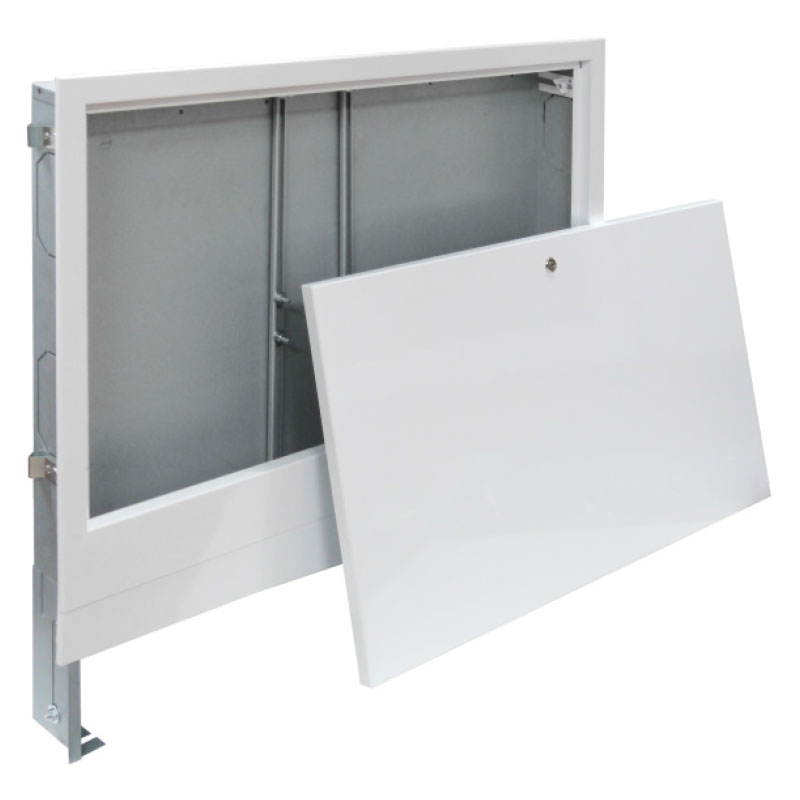

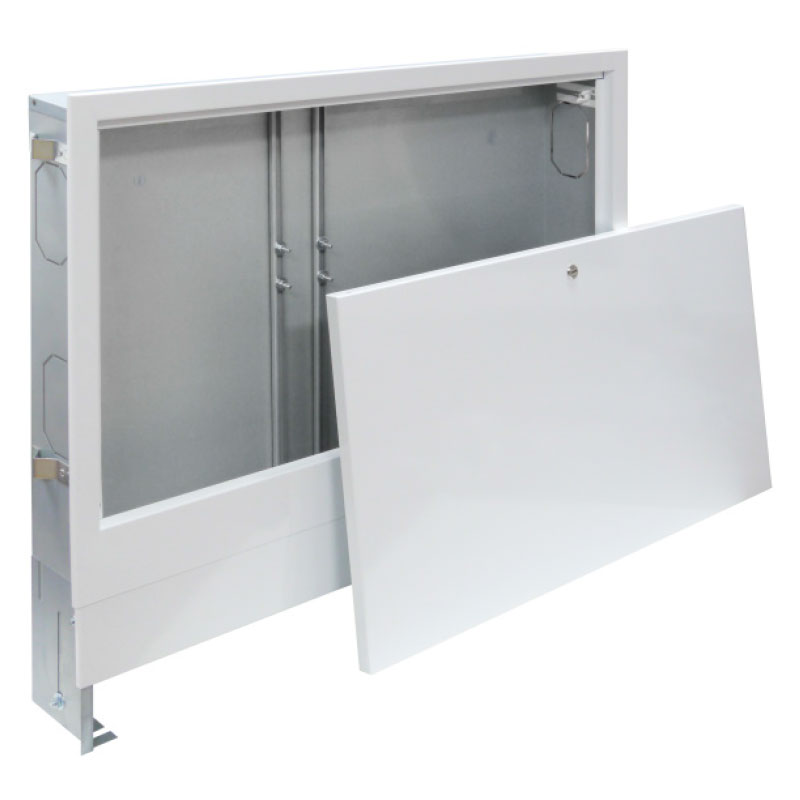

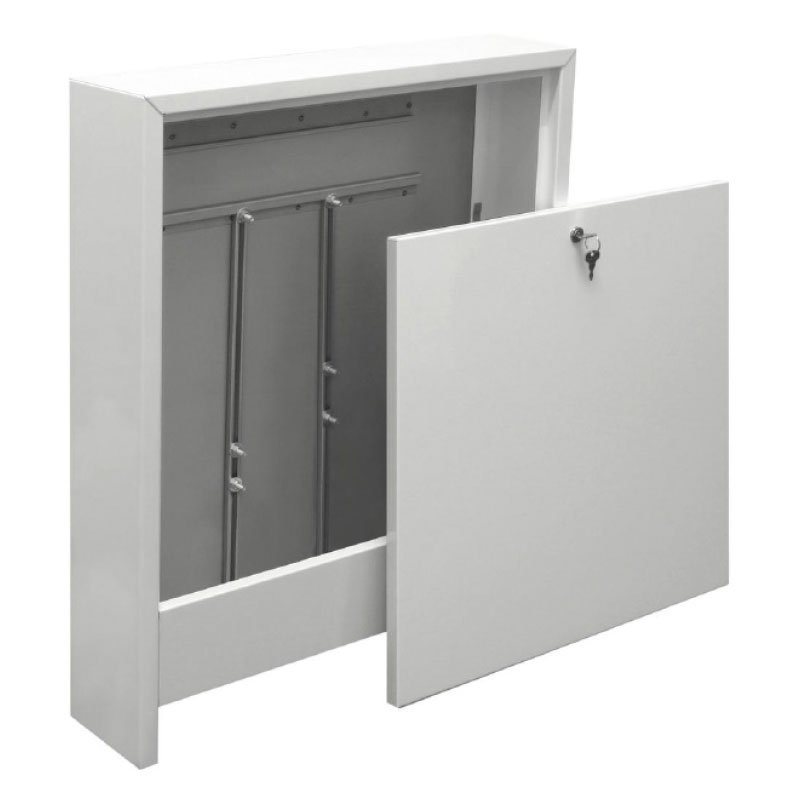

Eigenschaften:Verzinktes Stahlblech für optimalen KorrosionsschutzUniversalhalterungBeidseitig angestanzte RohrdurchführungenBeschichtet in Farbe weißFertig montierte Standfüße, 80 mm in der Höhe verstellbarIm Schutzkarton verpacktAbmessungen: B 1000 mm x H 680 mm x T 110 mmBei Verwendung von Stellantrieben empfehlen wir den Einsatz des nächstgrößeren Schrankes, damit ausreichend Platz für die Elektroinstallation vorhanden ist!

Eigenschaften:Verzinktes Stahlblech für optimalen KorrosionsschutzUniversalhalterungBeidseitig angestanzte RohrdurchführungenBeschichtet in Farbe weißFertig montierte Standfüße, 80 mm in der Höhe verstellbarIm Schutzkarton verpacktAbmessungen: B 400 mm x H 680 mm x T 110 mmBei Verwendung von Stellantrieben empfehlen wir den Einsatz des nächstgrößeren Schrankes, damit ausreichend Platz für die Elektroinstallation vorhanden ist!

Eigenschaften:Verzinktes Stahlblech für optimalen KorrosionsschutzUniversalhalterungBeidseitig angestanzte RohrdurchführungenBeschichtet in Farbe weißFertig montierte Standfüße, 80 mm in der Höhe verstellbarIm Schutzkarton verpacktAbmessungen: B 600 mm x H 680 mm x T 110 mmBei Verwendung von Stellantrieben empfehlen wir den Einsatz des nächstgrößeren Schrankes, damit ausreichend Platz für die Elektroinstallation vorhanden ist!

Eigenschaften:Verzinktes Stahlblech für optimalen KorrosionsschutzUniversalhalterungBeidseitig angestanzte RohrdurchführungenBeschichtet in Farbe weißFertig montierte Standfüße, 80 mm in der Höhe verstellbarIm Schutzkarton verpacktAbmessungen: B 800 mm x H 680 mm x T 110 mmBei Verwendung von Stellantrieben empfehlen wir den Einsatz des nächstgrößeren Schrankes, damit ausreichend Platz für die Elektroinstallation vorhanden ist!

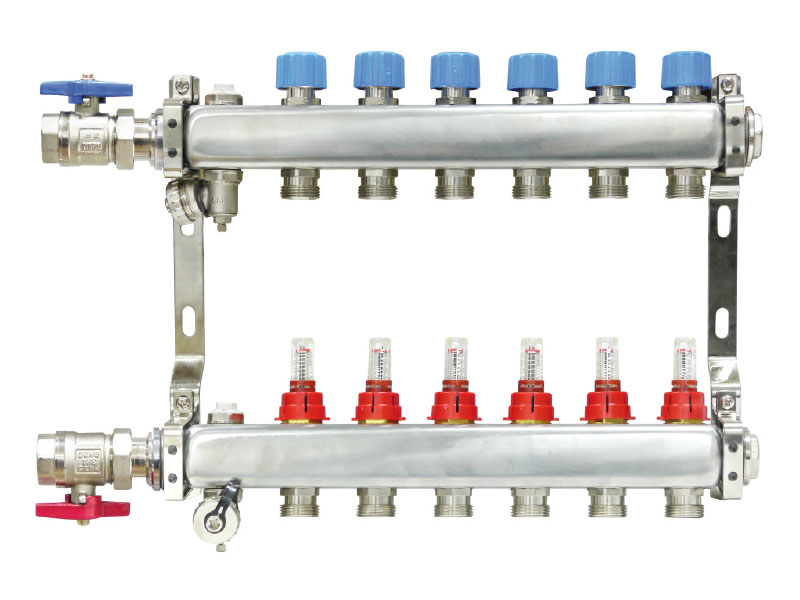

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

BeschreibungVormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.Technische DatenDimensionen: DN32, mit Edelstahlprofil, 1330 mm² QuerschnittsflächeAnschlüsse: 1" Innengewinde, beidseitigVorlaufbalken mit DurchflussmesserRücklauf: Integrierte, voreinstellbare VentileAnschlussgewinde M30 x 1,5 mm (für Stellantriebe)mit HandverstellklappeKvs 2,74Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mmDruckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035Verteiler aus Spezialedelstahlprofil 1.4301Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgangab 9 Heizkreise: mit 1" Anschlussgarnitur am Abganggeeignet für Klemmringverschraubungen 3/4'' EurokonusAbstand der Sekundäranschlüsse 50 mm HeizkreiseLänge mit AnschlussgarniturAbgang 2 Kreise276,50 mm3/4" IG 3 Kreise326,50 mm3/4" IG 4 Kreise376,50 mm3/4" IG 5 Kreise426,50 mm3/4" IG 6 Kreise476,50 mm3/4" IG 7 Kreise526,50 mm3/4" IG 8 Kreise576,50 mm3/4" IG 9 Kreise638,00 mm1" IG 10 Kreise688,00 mm1" IG 11 Kreise739,00 mm1" IG 12 Kreise788,00 mm1" IG 13 Kreise838,00 mm1" IG 14 Kreise888,00 mm1" IG 15 Kreise938,00 mm1" IG Kugelhahn Set rot + blauvernickelt, mit selbstdichtender Verschraubung, Durchgangdieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem GriffGewindeanschlüsse Außengewinde x Innengewinde.T-Griff aus AluminiumKörper aus vernickeltem Messingminimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne DampfGewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)Vorteileüberzeugt durch kompakte Bauweisemontagefreundlich - schnelle & einfache Montagemodernleichte Anbringung von elektrischen Stellantriebenhochwertige Materialienmit DurchflussmengenmesserSchalldämmungdeutsches Qualitätsprodukt - laufende Qualitätskontrollen und DruckprüfungenLieferumfangVor- und Rücklaufbalken2 Lüfter 1/2"2 Stopfen 1"2 Entleerungskugelhähne1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")Einstellanleitung

Beschreibung:Eurokonus Klemmringverschraubung 3/4'' zur lösbaren Verbindung vonMehrschicht-Verbundrohr 16 x 2 mm an z.B. Fußbodenheizungs-Verteilern.

Beschreibung: Eurokonus Klemmringverschraubung 3/4'' zur lösbaren Verbindung von Mehrschicht-Verbundrohr 20 x 2 mm an z.B. Fußbodenheizungs-Verteilern.

Technische Daten:    Abmessungen Gehäuse: 78 x 13,9 x 78,5 mm    Anzahl Ausgänge: 1    Anzahl Regelbereiche: 1    Ausgangssignal1: Heizen, schaltend (230 VAC, 50 Hz)    Außeneinstellung: ja    Durchschnittliche Leistungsaufnahme: < 0,25 W    Einstellbereich bis: 30 °C    Einstellbereich von: 5 °C    elektrischer Anschluss: Schraubklemmen 0,33 mm² bis 1,5 mm²    Farbe Gehäuse: reinweiß, ähnlich RAL 9010    Fühler: Bimetall    Gewicht: ca. 60 g    Hysterese: ca. 0,5 K bei einer Temperaturänderung von max. 4 K / h    Lagertemperatur: -20 °C bis+70°C    max. Schaltspannung: 230 VAC, 50 Hz    max. Schaltstrom: 2 (1) A    mechanische Bereichseinstellung: ja    Medium: Luft, nicht aggressiv    min. Schaltspannung: 230 VAC, 50 Hz    Montage Befestigung: Aufputz- / Wandmontage (4-Loch-Befestigung auf UP-Dose)    Oberflächenbeschaffenheit: glänzend    Regelbereich bis: 5-30 °C    Regelfunktion: Heizen    Schaltelement: Bimetallkontakt    Schaltkontakt: Öffner    Schaltleistung: 460 W    Schutzart: IP 30    Schutzklasse: II, nach entsprechender Montage    DIN EN 60730    Skala C: ja    Sollwertsteller: ja    Thermische Rückführung: ja    Umgebungstemperatur: 0-30    zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend

Der Stellantrieb dient zum energiesparenden Regeln von Flächenheizung- und Kühlsystemen sowie Heizkörperanwendungen.Er zeichnet sich durch seine geringe Baubreite von 37 mm aus - dies ist perfekt für enge Einbausituationen und geringe Ventilabständen.Die Montage erfolgt ohne Werkzeug. Das Ventil kann jederzeit manuell geöffnet werden. Unser Stellantrieb steht für Energie- und Kostenersparnis.Elektro-thermischer Stellantrieb zum energiesparenden Regeln von Flächenheiz- und Kühlsystemen sowie Heizkörperanwendungen.Er dient zur Öffnung und Schließung von Ventilen an Heizkreisverteilern (Fußbodenheizung).Der Stellantrieb ist durch seine geringe Größe sehr handlich und passt perfekt in jeden Verteilerschrank.durch die Möglichkeit der manuellen Öffnung werden neben einer einfachen Montage auch Wartungsarbeiten deutlich erleichtertdas Ventil kann jederzeit manuell geöffnet und dadurch Durchfluss realisiert werden. Und das Beste – ein elektrischer Anschluss ist dafür nicht notwendiggeringe Baubreite mit nur 39 mm passend für geringe Ventilabständegeprüfte Qualität nach Norm IEC 60730-2-14 durch TÜV Rheinland bestätigthohe Schutzart IP 54 nach EN 60529 durch TÜV Rheinland bestätigtenergieeffizient durch geringe Stromaufnahmeeinfache Montage ohne WerkzeugNC = stromlos geschlossenTechnische DatenStellweg: 5 mmLeistungsaufnahme: 1 Watt*Gewinde: M30 x 1,5 mm100 N StellkraftSpannung: 230 VSchaltstrom: 300 mA bei 230 VBaubreite: 39 mmSchließ- und Öffnungszeiten: ca. 240 Sek. für 4 mmgeräuschlosKugeldrückprüfung: 90°Cenergieeffizient durch geringe LeistungsaufnahmeBetriebsleitung: 1 W* Leistungsaufnahme gemessen mit Präzisionsmessgerät LMG95 bei Raumtemperatur von 25°C +/- 20% durch Toleranzen im DehnstoffelementMedientemperatur: max. 100°CLagertemperatur: -25°C bis +60°CUmgebungstemperatur: max. 60°CVerschmutzungsgrad: IICE-Konformität: EN 60730Gehäusematerial: PELeitungsart: PVC 2x0,75 mm, Länge 0,8 m, RAL 7035Überspannungsfestigkeit: min. 2500 V nach EN 60730-1geprüfte Qualität nach Norm IEC 60730-2-14 durch TÜV Rheinland bestätigtlanglebig und Zuverlässig durch hochwertige Materialien „Made in EU“Schutzgrad / Schutzklasse: IP 54 - IP 54 in allen Montagelagen - auch Überkopf; Schutzart IP 54 nach EN 60529 durch TÜV Rheinland bestätigt

Technische Daten: Betriebsspannung 24 V AC/DC Einschaltstrom   Kurzzeitig 740 mA Dauerstrom 60 mA Leistung 2 W Schutzart IP40 Schließ- / Öffnungszeit ca.3 min (Abhängig von der Umgebungstemperaur) Anschluskabel 2 x 0,75 mm² Länge 0,60 m Gewinde M30 x 1,5 mm Anlieferungszustand durch Arretierung geöffnet

Eigenschaften:Verzinktes Stahlblech für optimalen KorrosionsschutzUniversalhalterungStufenlose Tiefenverstellbarkeit von 110 bis 170 mmBeidseitig angestanzte RohrdurchführungenBeschichtet in Farbe weißFertig montierte Standfüße, 80 mm in der Höhe verstellbarIm Schutzkarton verpacktAbmessungen: B 1000 mm x H 680 mm x T 110-170 mmBei Verwendung von Stellantrieben empfehlen wir den Einsatz des nächstgrößeren Schrankes, damit ausreichend Platz für die Elektroinstallation vorhanden ist!
