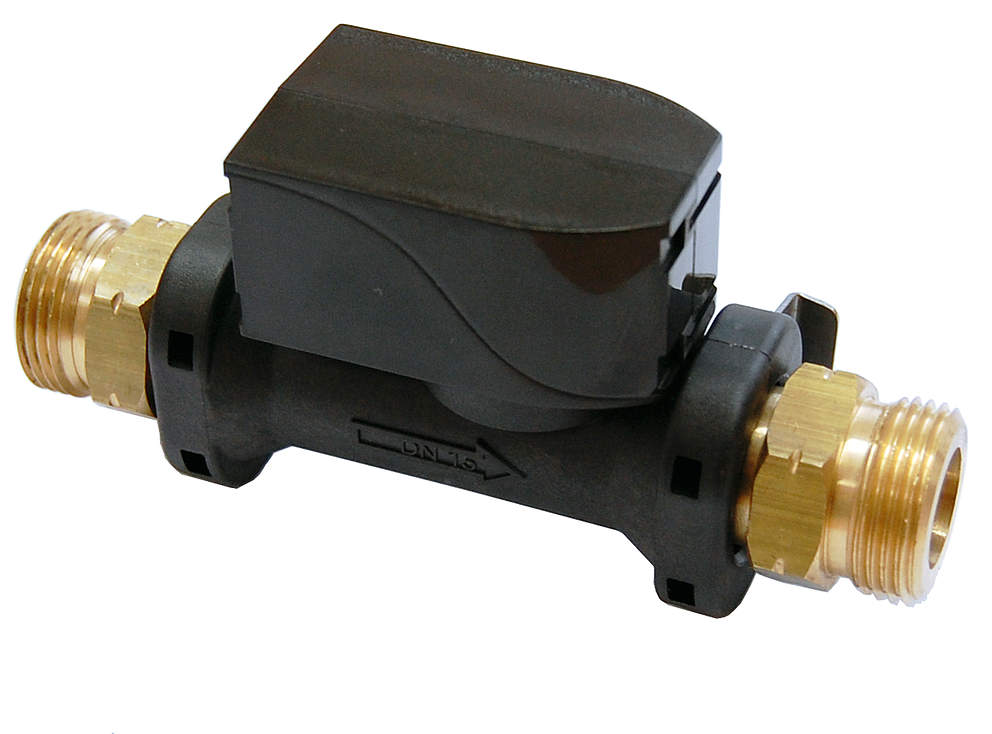

Technische Alternative Elektronischer Volumenstromsensor 14 - 240 l / min, 1 1/2" AG, Länge: 134 mm
283,00 €*
1 verfügbar
Sofort verfügbar, Lieferzeit: 1-2 Tage
Bitte beachten Sie, dass wir uns in der Zeit vom 20.12.2024 bis 05.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Auslieferungen können daher erst wieder nach dem 05.01.2025. ausgeführt werden.
Wir danken für Ihr Verständnis und wünschen Ihnen und Ihrer Familie ein schönes Weihnachtsfest und einen guten Start ins neue Jahr.
Beschreibung:
Technische Alternative elektronischer Volumenstromsensor 14 - 240 l / min, 1 1/2" AG, Länge: 134 mm
Der elektronische Volumenstromsensor FTS basiert auf dem Prinzip der Karman‘schen Wirbelstraße.
Ein in der Strömung stehender Staukörper erzeugt Wirbel.
Diese werden durch ein piezoelektrisches Paddel detektiert und durch die integrierte Elektronik ausgewertet.
Ein Mikroprozessor wandelt die analogen Messwerte in ein für den DL-Bus geeignetes serielles Digitalsignal um.
- Erfassung von Durchflussmengen
- Erfassung der Mediumtemperatur mit PT1000 Sensor
- Anschlussmöglichkeit für einen zusätzl. PT1000 Sensor
- Anschlussmöglichkeit für einen Drucksensor PRS0-6
- keine bewegten Teile im Strömungskanal
- beliebige Einbaulage
- Messprinzip unempfindlich gegen Verschmutzung und Medium-Eigenschaften
- Trinkwasser Zulassungen: KTW und DVGW Arbeitsblatt W270, WRAS
- FTS14-240DL: nur für Regler mit X2-Technologie geeignet
- DL-Buslast 25 %
Temperaturmessbereich.................................. -40°C bis +125°C

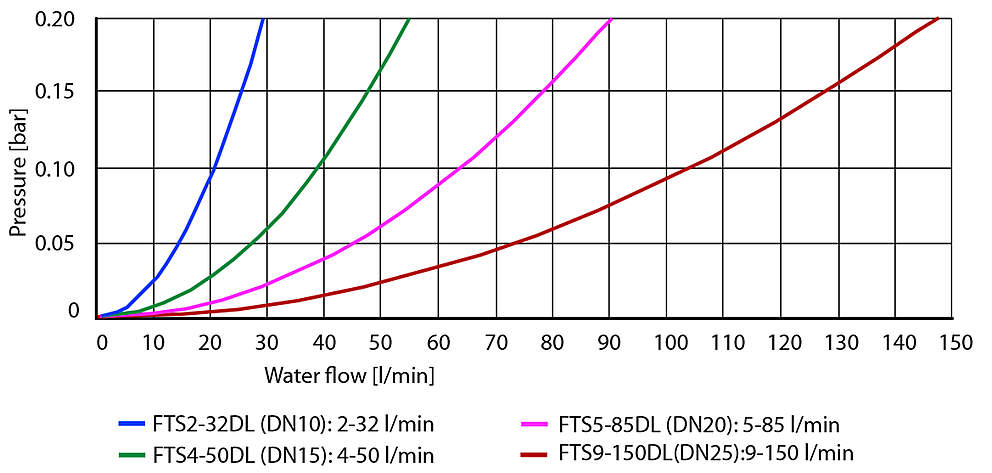

Messbereiche
FTS2-32DL..........................................................2 bis 32 l/min
FTS4-50DL..........................................................4 bis 50 l/min
FTS5-85DL..........................................................5 bis 85 l/min
FTS9-150DL........................................................9 bis 150 l/min
FTS14-240DL....................................................14 bis 240 l/min
Anschlussgewinde
FTS2-32DL............................................................................ 1/2“
FTS4-50DL / FTS5-85DL..................................................... 3/4“
FTS5-85DL-1"......................................................................... 1“
FTS9-150DL ...................................... Kunststoffgewinde 1 1/4“
FTS14-240DL .......................................Messinggewinde 1 1/2“
Gesamtlänge
FTS2-32DL.....................118 mm
FTS4-50DL.....................130 mm
FTS5-85DL.....................151 mm
FTS9-150DL...................120 mm
FTS14-240DL.................134 mm
