Beschreibung:

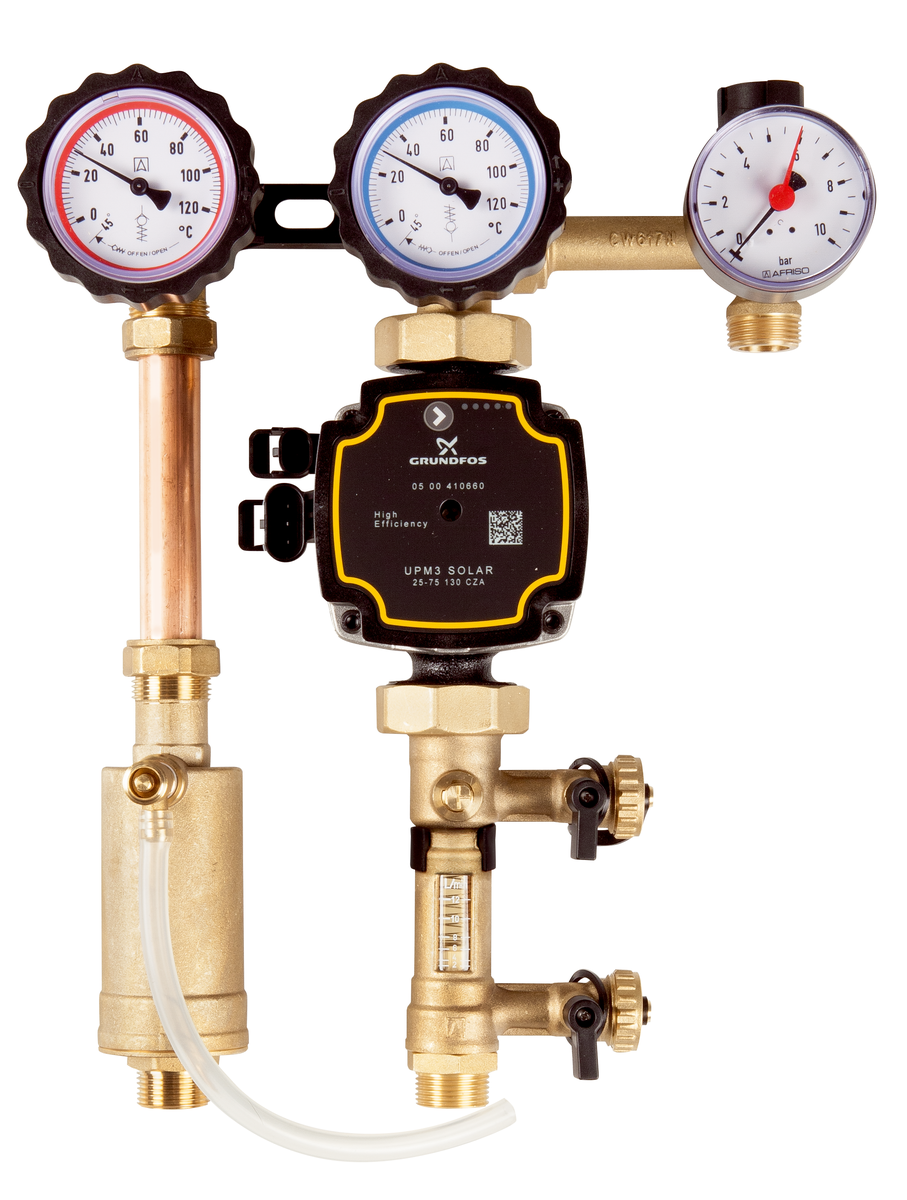

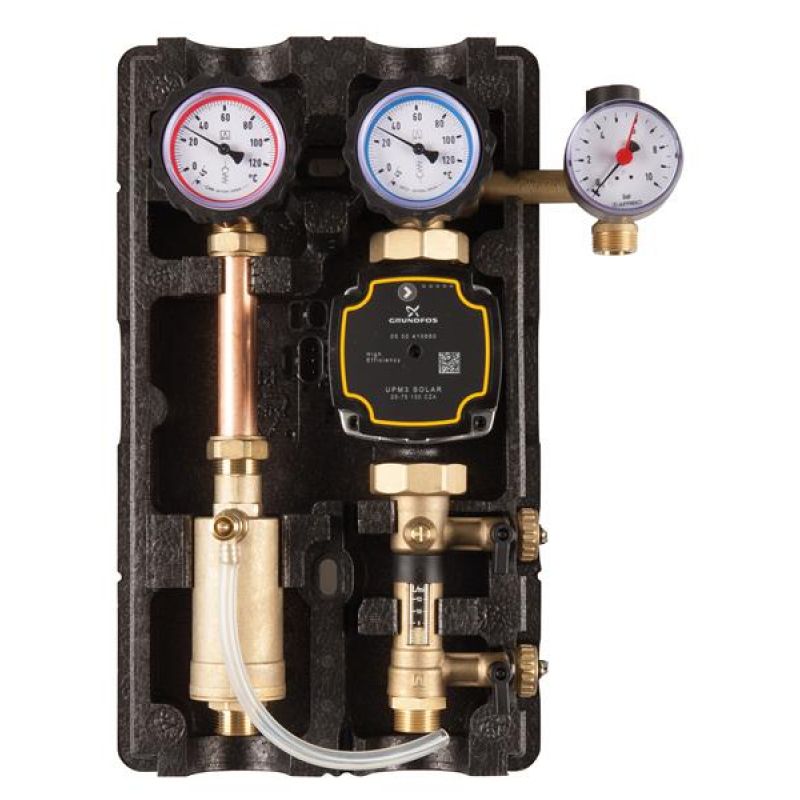

Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe mit
allen erforderlichen Sicherheits- und Funktionsbauteilen, formschlüssige Isolation inklusive.
Anwendung:
Solarpumpengruppe/-strang zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen.
PrimoSol® 130 wälzt Wärmeträgerflüssigkeiten wie z. B. Wasser-Glykol-Gemische im Gesamtsystem um.
Pumpenstrang (Rücklauf / kalt) besteht aus:
- Umwälzpumpe
- Durchflussmesser mit Kugelhahn zur Absperrung pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"
- Messbereich: 2 - 12 l / min.
- Mit integrierter Befüll- und Spüleinrichtung
- Systemanschluss: 3/4" Außengewinde
- Kombihahn mit Systemanschluss 3/4" Außengewinde, pumpenseitig, mit Flansch und Überwurfmutter 1 1/2"
- Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue Kennung, Anzeigebereich 0/120 °C)
- Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß
- Mit Solarsicherheitsventil 6 bar, Ausgang 3/4" Innengewinde
- Manometer d= 63 mm, 0/10 bar, Montageventil
Vorlaufstrang besteht aus:
- Kombihahn mit aufstellbarer Schwerkraftbremse und Thermometer im Handgriff (rote Kennung, Anzeigebereich 0/120 °C) mit Systemanschluss 3/4"
- Entlüftertopf zur Entgasung des Wärmeträgermediums mit Systemanschluss 3/4" - Transparenter Schlauch 200 mm als Entlüftungshilfe
- Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte Richtlinie 97/23/E

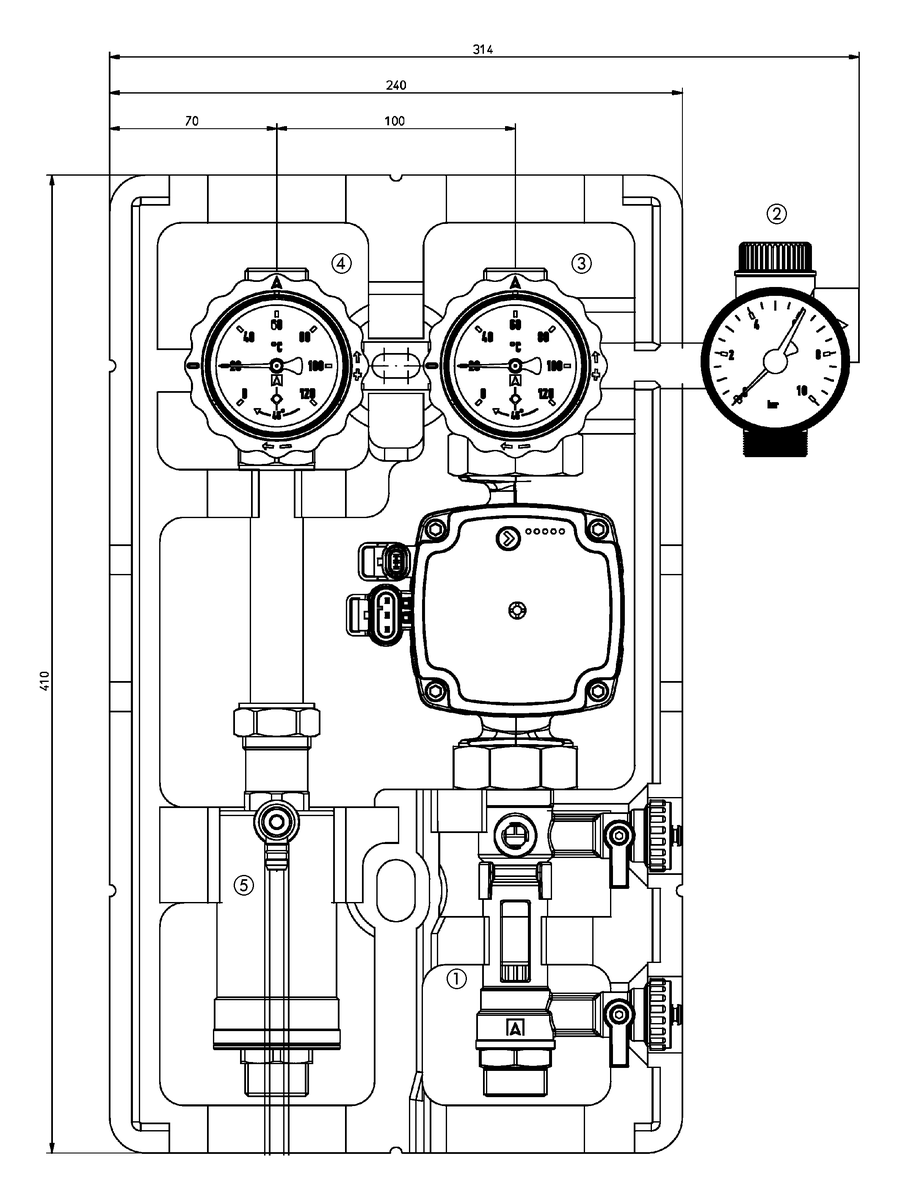

Technische Daten:
- Achsabstand: 100 mm
- Systemanschlüsse: 3/4" Außengewinde
- Anlagendruck: max. 6 bar
- Isolation: Polypropylen EPP
Umwälzpumpe:
- Grundfos UPM 3 Solar 25-75
- Baulänge Umwälzpumpe: 130 mm
- Schutzart: IP42
- Versorgungsspannung: AC 230 V, 50 Hz
Temperatureinsatzbereich:
- Umgebung: max. = 40 °C
- Medium: max. = 120 °C, kurzzeitig: max. = 160 °C
Leistungsaufnahme/Förderhöhe:
- 19 W / 4,5 m
- 28 W / 5,5 m
- 35 W / 6,5 m
- 45 W / 7,5 m
Lieferumfang:
PrimoSol komplett vormontiert, inklusive 230 V Anschlusskabel und PWM Kabel in der Länge 1 Meter.
Bei Bedarf bieten wir beide Kabel auch in der Länge 2 Meter an.
Das 230 V - Kabel in der Länge 2 m finden Sie unter der Art. Nr.: P30300395P
Das PWM Kabel in der Länge 2 m Art. Nr.: P30300390P
Anmelden
28. Dezember 2022 16:14
Alles bestens abgelaufen !
Alles bestens abgelaufen !
6. Dezember 2022 07:26
Good value
Good value
Wofür was wird ein PWM-Kabel benötigt?
Die PWM Regelung wird beispielsweise eingesetzt, um einen Solarkollektor auf eine bestimmte Temperatur einzuregeln.
Sinkt die Kollektortemperatur zu stark ab, wird die Drehzahl der Pumpe reduziert. Das Medium verweilt so länger im Kollektor und hat länger Zeit, sich zu erwärmen. Dadurch steigt die Kollektortemperatur an. Für diese Art der Regelung werden aber passende Regelungen benötigt, die diese Funktion auch unterstützen. Dies gehört aber heutzutage zum Standard.
