Sensoren, Fühler, Tauchhülsen

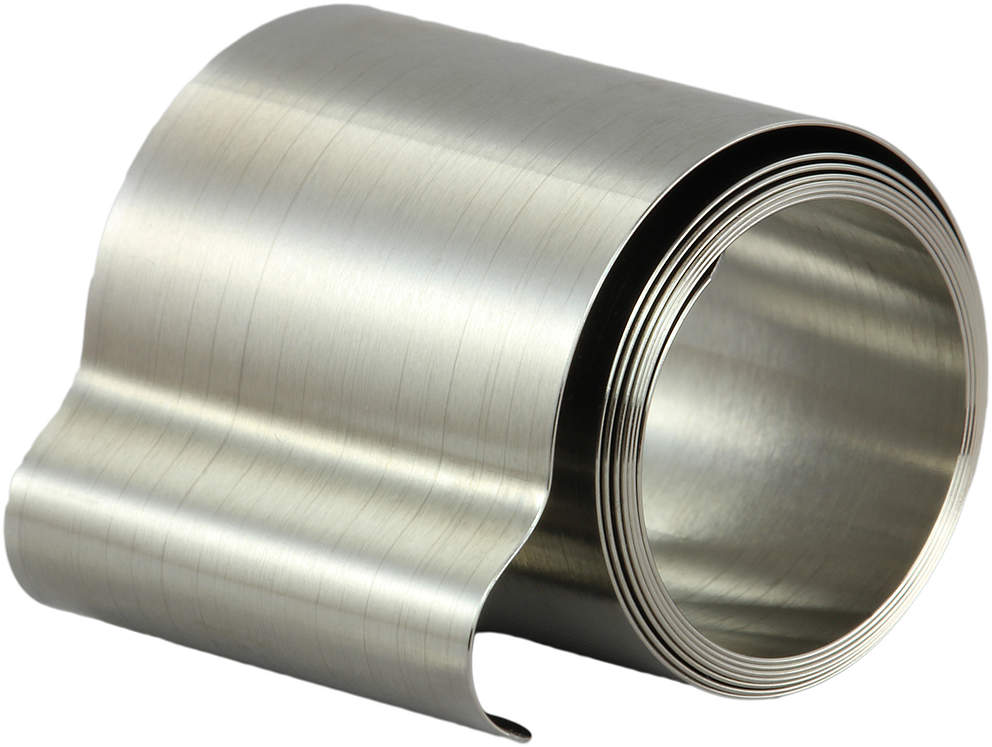

Beschreibung:Technische Alternative RollfederEinfache Montage der Sensoren als Anlegefühler, großer Einsatzbereich (RF 15-45 mm Rohrdurchmesser).

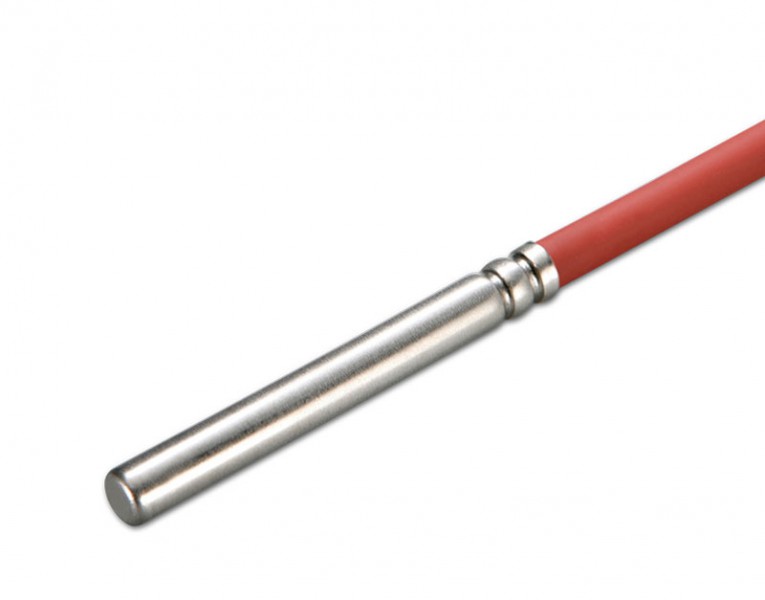

Beschreibung:Temperatursensor, Temperaturfühler, Kabelfühler, Ø 6 mm x 30 mm,Temperaturbereich bis 180°C, PT1000, Klasse B, 2 - LeiterMade in GermanyTechnische Details TemperatursensorPT1000 Schaltungsart2-Leiter Messstromca. 1mA SchutzhülseØ 6mm, L=30mm,  Werkstoff V4A 1.4571 SchutzartIP65 AnschlussleitungSilikonleitung Anschlussleitungslängevon 2 bis 20 Meter, siehe Produktbezeichnung Leitungsquerschnitt2 x 0,22mm² LeitungsfarbeRotbraun Anschlussenden50 mm freie Enden mit Aderendhülsen Max. Betriebstemperatur-50°C ... +180°C

Beschreibung:Außensensor PT1000Lufttemperatursensor mit integriertem Überspannungsschutz, als Außensensor für Heizungsregelungen.Technische Daten:Zulässiger Temperaturbereich -30°C bis 50°C.Abmessungen: 53,6 x 41 x 23,2 mm

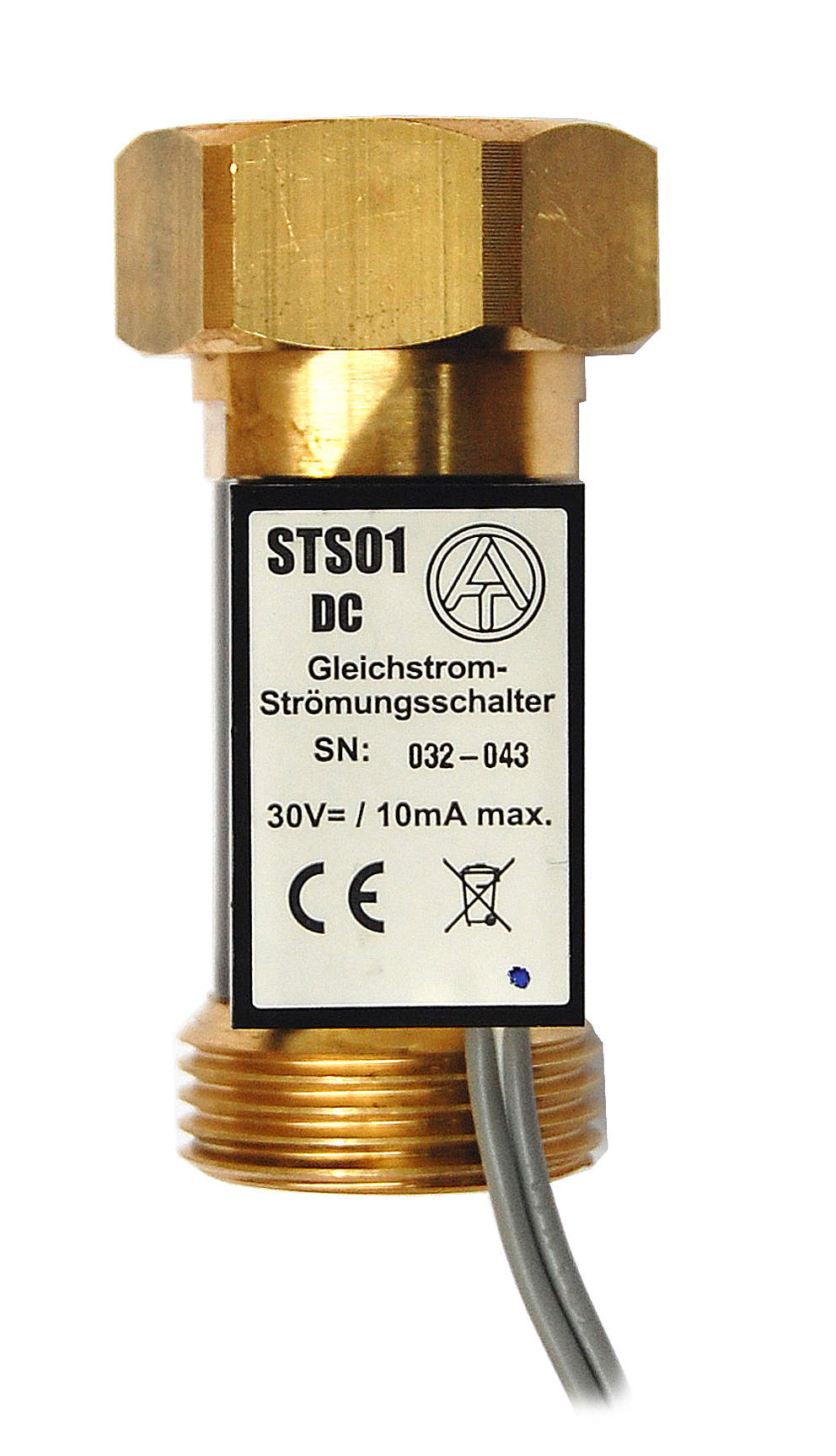

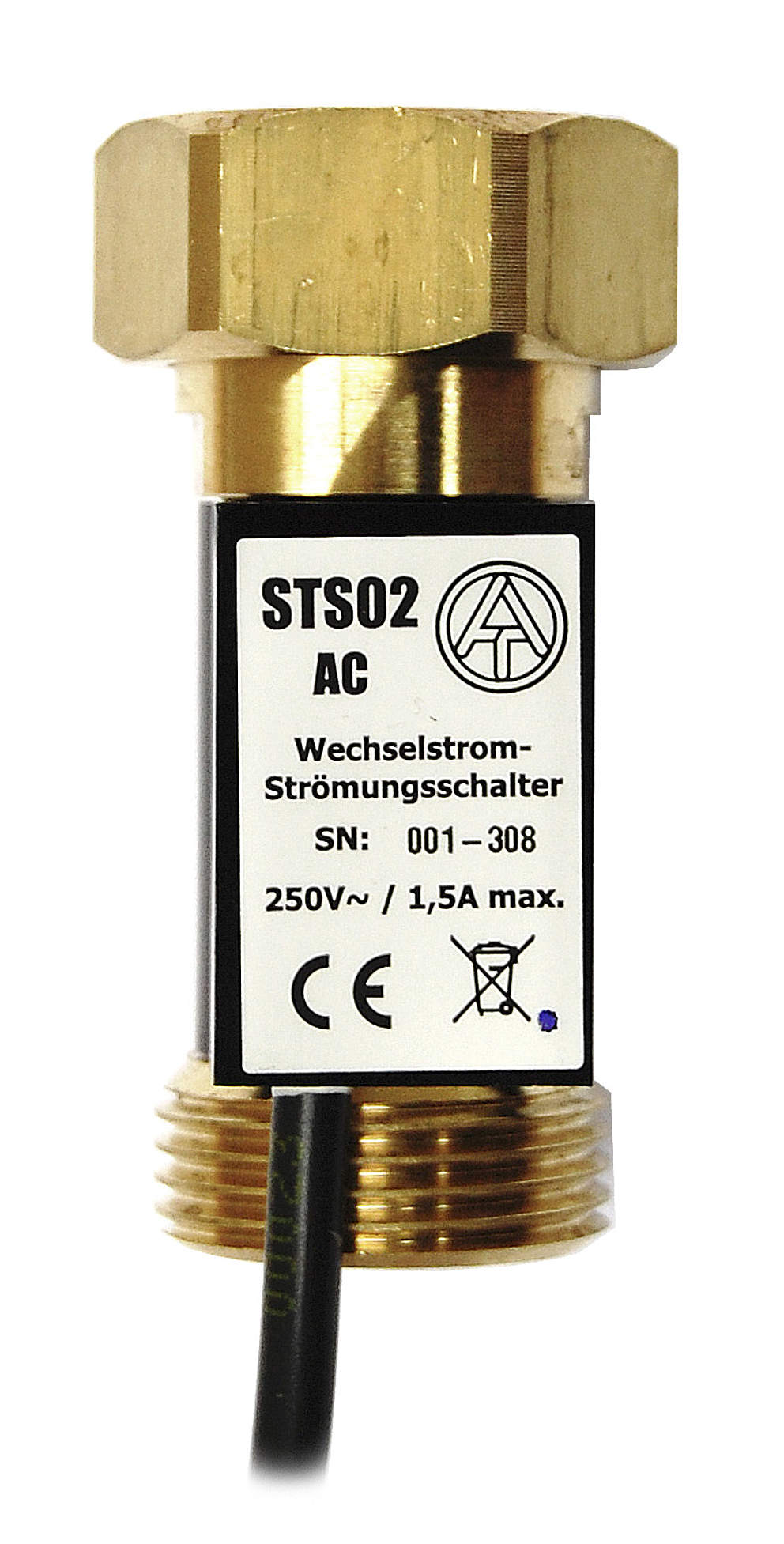

Beschreibung:Schaltet ab einem Volumenstrom von ca. 1,5 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS01DC: Gleichstromversion ausschließlich als Signalgeber an Reglereingängen bis 30 V max. 10 mAAchtung:zum direkten Schalten von Hocheffizienzpumpen am 230 V~ Netz bis 1,5 A bitte den STS02AC ( Wechselstromversion ) verwenden !!!

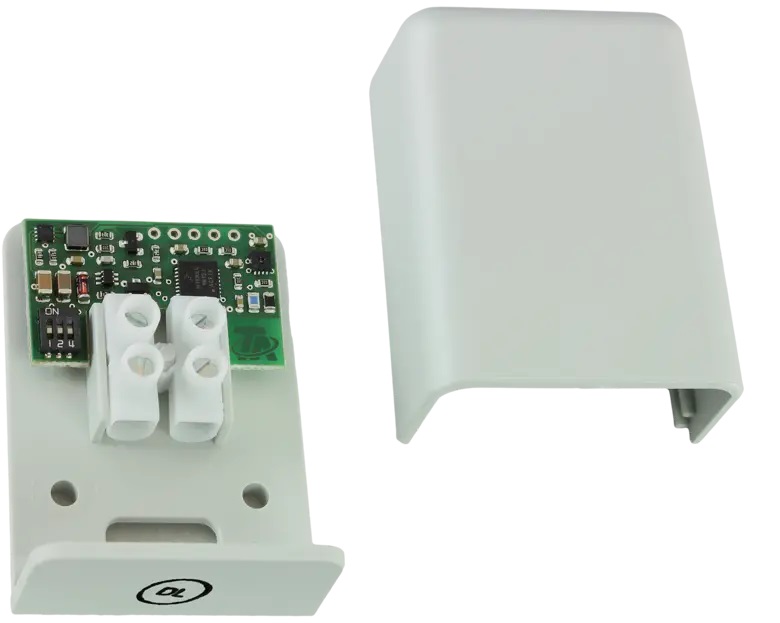

Der Feuchtesensor RFS-DL wurde für Regelaufgaben im Klimatechnikbereich entwickelt.Im neuen RFSE-DL wurde der Feuchtesensor um 65 mm aus der Elektronik ausgelagert, beispielsweise zur Montage von außen durch die Saunadecke.Eine Anleitung zur Verlängerung finden Sie im Manual.CORA-DL ist akutell verfügbar im RFS-DL ab Seriennummer RFSDL-008931 (Die Variante RFSE-DL wird noch ohne CORA-DL ausgeliefert)Ein Mikroprozessor wandelt die analogen Messwerte in ein für den DL-Bus geeignetes serielles Digitalsignal um.Es können folgende Messwerte erfasst werden: Relative FeuchteAbsolute FeuchteTemperaturTaupunkttemperaturZulässiger Temperaturbereich -10 °C bis 50 °C; DL-Buslast: 6 %;Abmessungen: 53,6 x 41 x 23,20 mm

Beschreibung:Der Strahlungssensor GBS01 dient zur Erfassung der Solarstrahlung [W/m²] in Verbindung mit Reglern der Technische Alternative.Mit Hilfe dieses Sensors wird der Anlagenstart erleichtert bzw. ist ein exakteres „Hochschalten“ in den Vorrangverbraucher bei Mehrkreissolaranlagen möglich.Bei Verwendung zweier Sensoren lässt sich ein Kollektor-nachführsystem aufbauen.Seine Messgenauigkeit liegt bei +/- 10 %. Dadurch kann er auch für reine Messzwecke eingesetzt werden.

Beschreibung:Schaltet ab einem Volumenstrom von ca. 1,5 l/minMontage: senkrecht, Durchfluss von unten nach oben Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS01DC: Gleichstromversion ausschließlich als Signalgeber an Reglereingängen bis 30 V max. 10 mAAchtung:zum direkten Schalten von Hocheffizienzpumpen am 230 V~ Netz bis 1,5 A bitte den STS02AC ( Wechselstromversion ) verwenden !!!

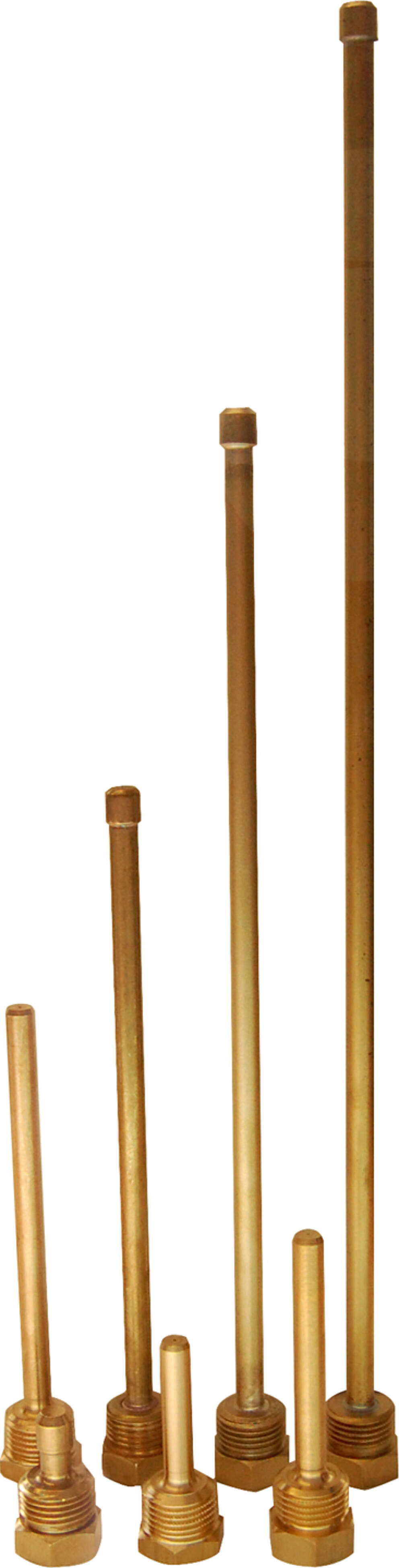

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 300 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 60 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

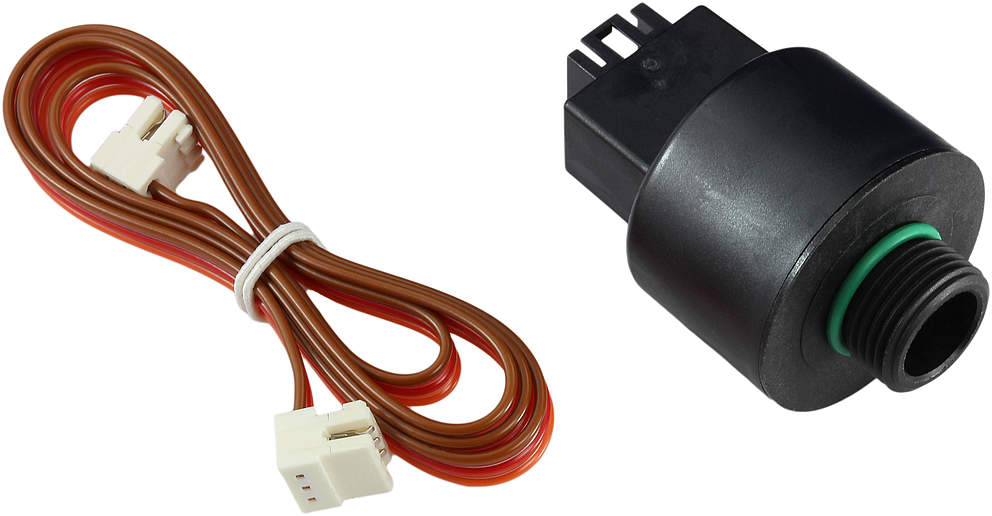

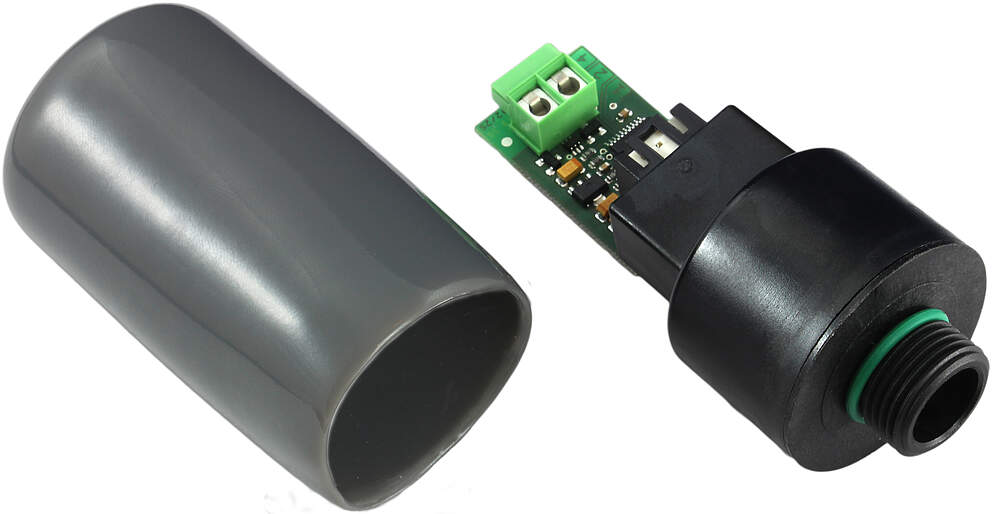

Beschreibung:Technische Alternative Drucksensor 0 - 6 bar, 3/8" AGElektronischer Drucksensor zur Anlagenüberwachung.PRS0-6: mit 0,7 m Spezialkabel zum Anschluss an die Adapterelektronik eines Volumenstromsensors der Serie FTS. Der Messwert wird gemeinsam mit den FTS-Signalen an die Regelung übertragen.zusätzliche DL-Buslast 5 %allgemeine Merkmale:Erfassung des Systemdruckes zwischen 0 und 6 barmax. Druck (Berstdruck) 12 barMessprinzip unempfindlich gegen Medium EigenschaftenTemperaturbereich +2°C bis +90°C Anschlussgewinde G 3/8“

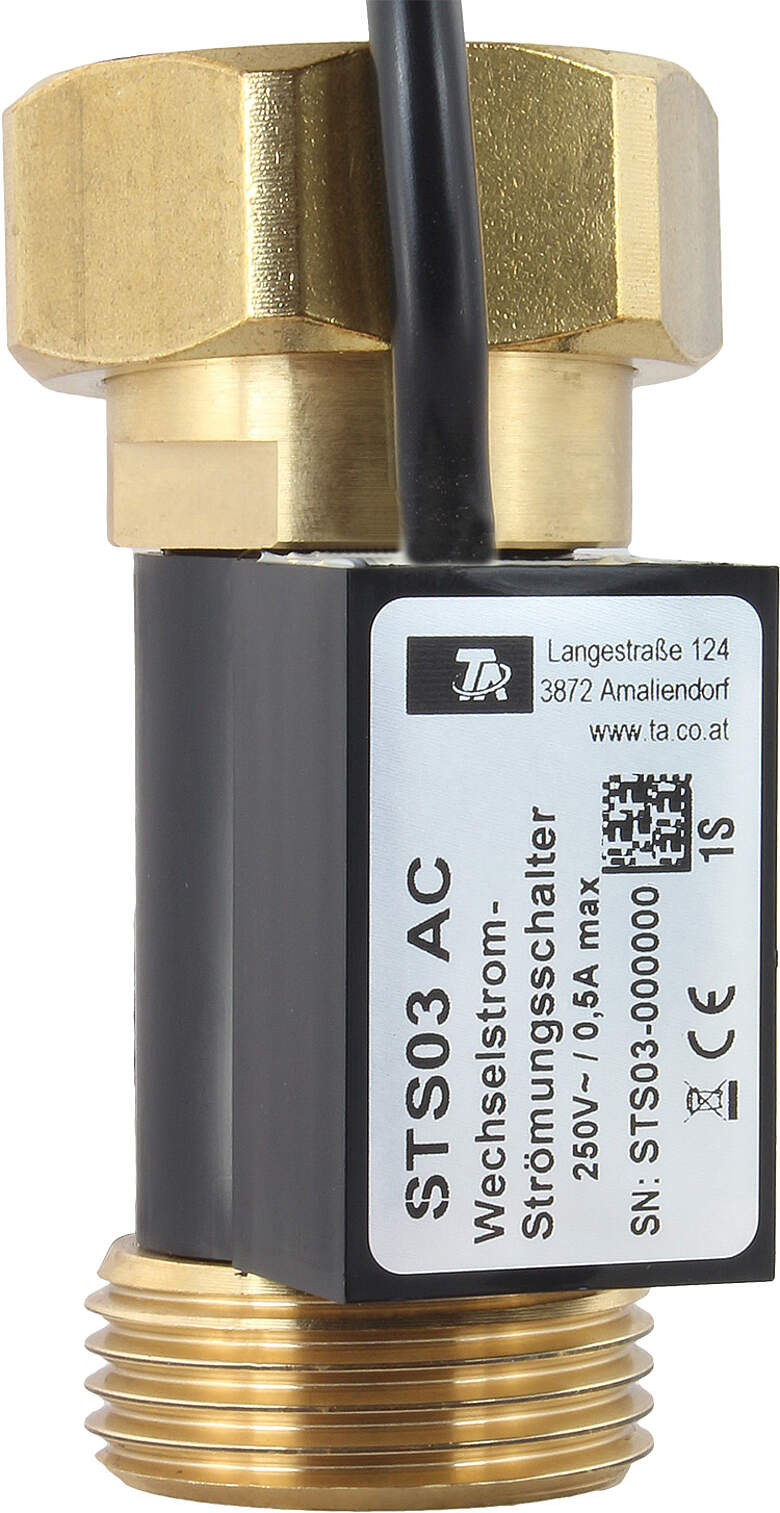

Beschreibung:Schaltet ab einem Volumenstrom von ca. 2 l/minMontage: senkrecht, Durchfluss von unten nach oben, Außengewinde und Holländerverschraubung in 3/4“ oder 1“ Ausführung lieferbar.Zulässiger Temperaturbereich von 0°C bis +80°CSTS03AC: Die Strömungsschalter wurden für Hocheffizienzpumpen optimiert und freigegeben.Auch an Asynchronpumpen (bis 110W) hat der STS03AC im Labor funktioniert.Beim Einsatz mit anderen Verbrauchern (Relais, Ventilen, etc.) bedarf es einer ausdrücklichen Freigabe der Technischen Alternative RT GmbH.Der neue STS03AC ersetzt das Vorgängermodell STS02AC

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 90 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

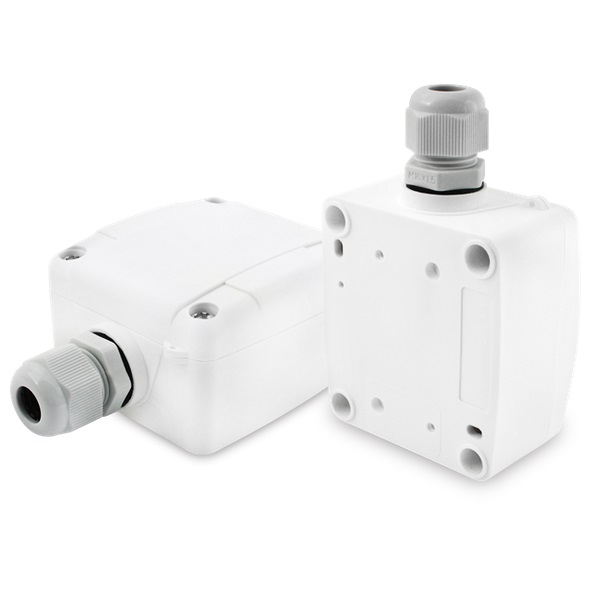

Beschreibung:Außentemperaturfühler PT 1000, Klasse B, Abmessungen: 75 x 69 x 44 mm ( H x B x T )Technische Daten:  TemperatursensorPT1000 Schaltungsart2 Leiter Messstromca. 1mA GehäusePolyamid glasfaserverstärkt - reinweiß Abmessung (L x B x H)75 x 69 x 44mm AnschlussklemmeSchraubklemme auf Platine max. 1,5mm² SchutzartIP65 Max. Betriebstemperatur-50°C bis 90°C Einsatzgebiete:GebäudeautomatisierungKlimatisierungKühlanlagenLagerräumeUsw.Lieferumfang:RaumfühlerBedienungsanleitungEinzeln verpackt und in eine Tüte eingeschweißt2 x Spax & 2 x Dübel für Montage

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 200 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 140 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:Technische Alternative Tauchhülse aus Messing, 1/2“ AG, Länge 40 mm ohne Kunststoffverschraubung, Durchmesser innen 6 mm, mit Kunststoffverschraubung PG7Material Messing, präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten. Innendurchmesser 6 mm, 1/2“ Außengewinde SW22, Innengewinde PG7 für die mitgelieferte ZugentlastungAchtung:!!! Bei der angegebenen Länge ist die komplette Länge vom Messingteil ohne Kunststoffverschraubung gemeint !!!

Beschreibung:RaumsensorMit dem Raumsensor besteht die Möglichkeit, die gemessene Raumtemperatur im Heizbetrieb um etwa +/- 4K zu verändern und die Auswahl zwischen den einzelnen Betriebsarten (Normal-, Absenk-oder Automatikbetrieb bzw. Frostschutzfunktion) zu treffen.Technische Daten:Zulässiger Temperaturbereich 0°C bis 40°CAbmessungen: 81,5 x 81,5 x 18 mm

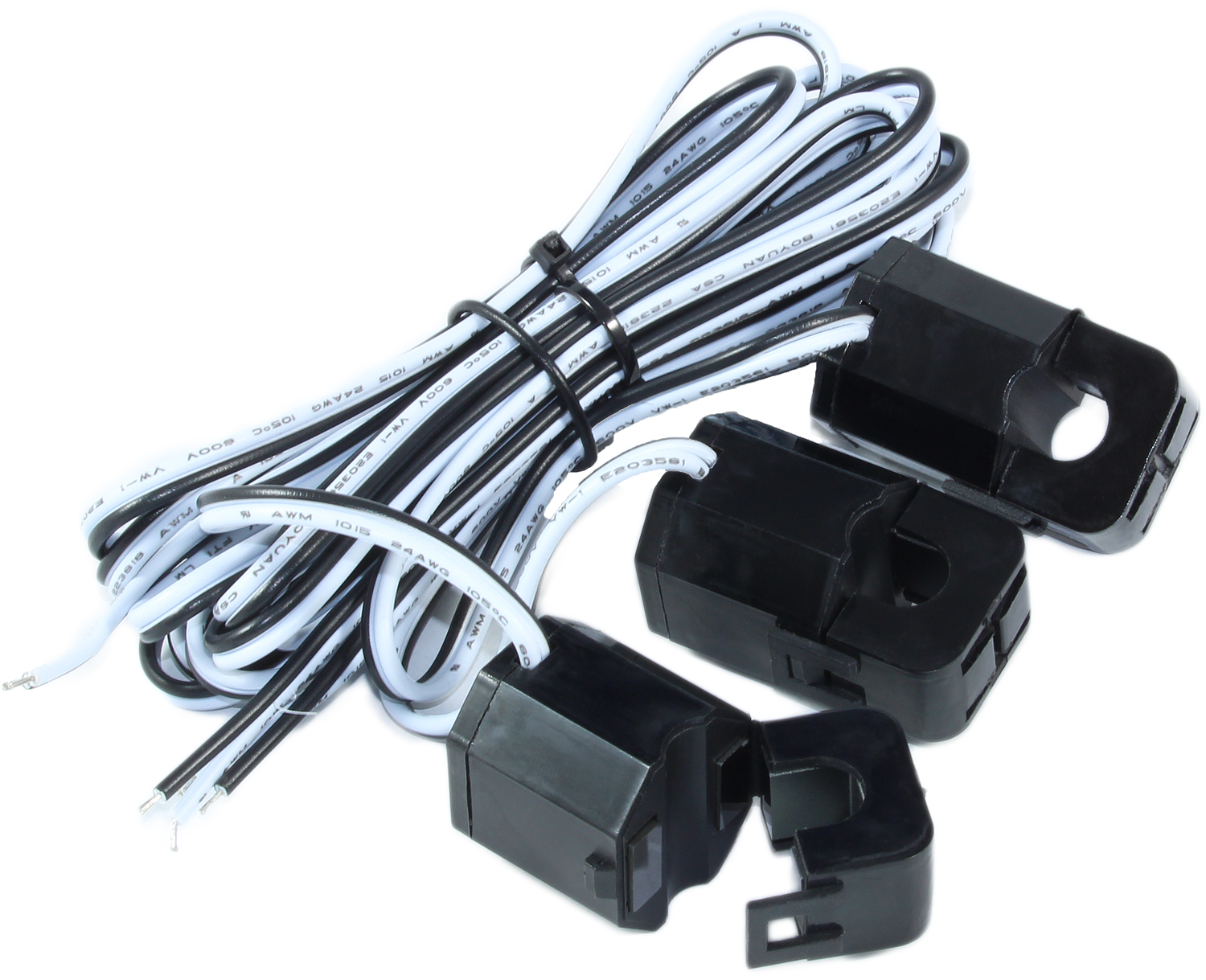

Folgende Klappsensoren-Sets für den CAN-Energiezähler stehen zur Auswahl:Stromsensoren   50A, Set aus 3 Klapp-Sensoren (CAN-EZ3 kann 3 x 10 kVA erfassen) Art. Nr.: 01/STROMSENSOR50Stromsensoren 100A, Set aus 3 Klapp-Sensoren (CAN-EZ3 kann 3 x 20 kVA erfassen) Art. Nr.: 01/STROMSENSOR100Stromsensoren 400A, Set aus 3 Klapp-Sensoren (CAN-EZ3 kann 3 x 70 kVA / ~300 A erfassen) Art. Nr.: 01/STROMSENSOR400

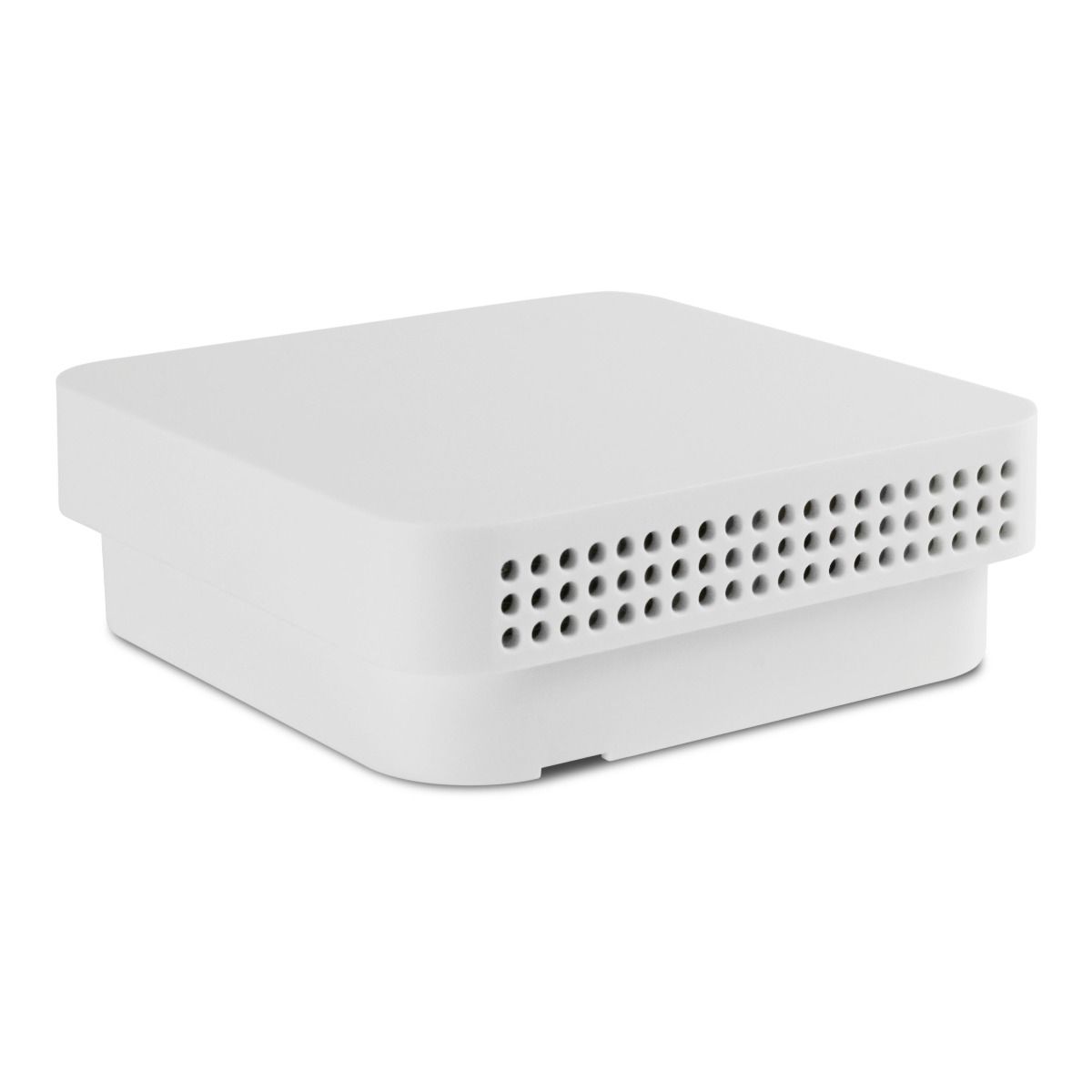

Beschreibung:Raumtemperaturfühler PT 1000, Klasse B, Abmessungen: 84,5 x 84,5 x 29 mm ( L x B x T )Technische Daten:  TemperatursensorPT1000 Schaltungsart2 Leiter Messstromca. 1mA GehäuseABS in RAL9010 Abmessung (L x B x H)84,5 x 84,5 x 29 mm AnschlussklemmeSchraubklemme auf Platine max. 1,5mm² SchutzartIP20 Max. Betriebstemperatur-35°C bis 70°C EinsatzgebieteGebäudeautomatisierungKlimatisierung in Hotels und MuseenKühlanlagenGebäudemanagement in LagerräumeUsw.LieferumfangRaumfühlerBedienungsanleitungEinzeln verpackt und in eine Tüte eingeschweißt

Beschreibung:Temperatursensor, Temperaturfühler, Kabelfühler, Ø 6 mm x 30 mm,Temperaturbereich bis 180°C, PT1000, Klasse B, 2 - LeiterMade in GermanyTechnische Details TemperatursensorPT1000 Schaltungsart2-Leiter Messstromca. 1mA SchutzhülseØ 6mm, L=30mm,  Werkstoff V4A 1.4571 SchutzartIP65 AnschlussleitungSilikonleitung Anschlussleitungslängevon 2 bis 20 Meter, siehe Produktbezeichnung Leitungsquerschnitt2 x 0,22mm² LeitungsfarbeRotbraun Anschlussenden50 mm freie Enden mit Aderendhülsen Max. Betriebstemperatur-50°C ... +180°C

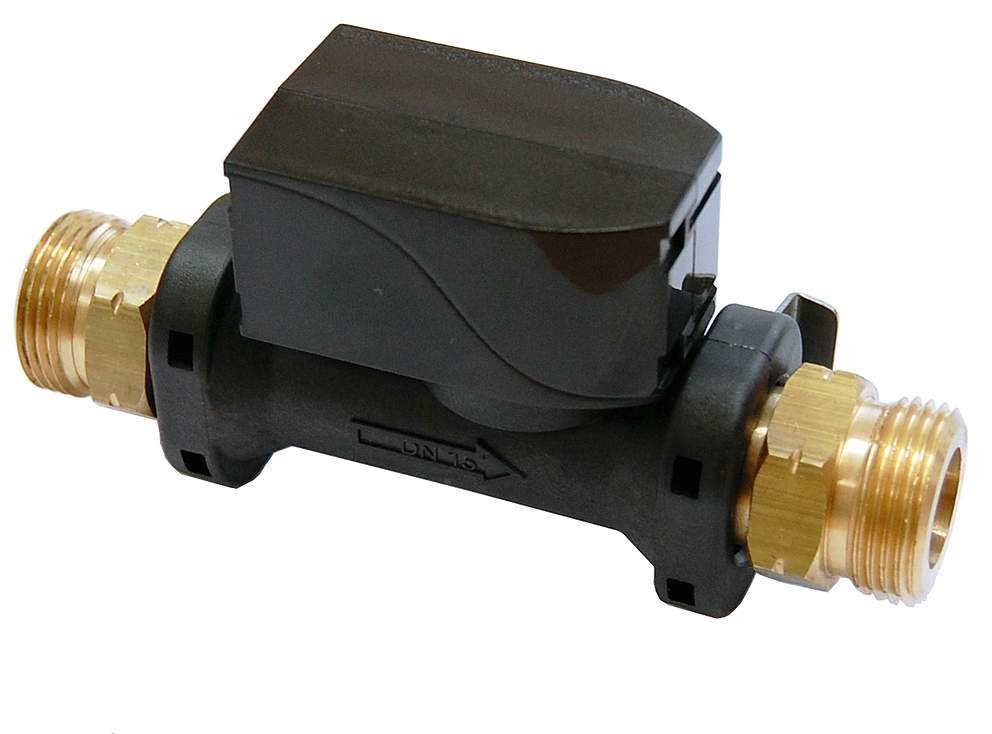

Beschreibung:Technische Alternative elektronischer Volumenstromsensor 4 - 50 l / min, 3/4" AG, Länge: 130 mmDer elektronische Volumenstromsensor FTS basiert auf dem Prinzip der Karman‘schen Wirbelstraße.Ein in der Strömung stehender Staukörper erzeugt Wirbel.Diese werden durch ein piezoelektrisches Paddel detektiert und durch die integrierte Elektronik ausgewertet.Ein Mikroprozessor wandelt die analogen Messwerte in ein für den DL-Bus geeignetes serielles Digitalsignal um.Erfassung von DurchflussmengenErfassung der Mediumtemperatur mit PT1000 SensorAnschlussmöglichkeit für einen zusätzl. PT1000 SensorAnschlussmöglichkeit für einen Drucksensor PRS0-6keine bewegten Teile im Strömungskanalbeliebige EinbaulageMessprinzip unempfindlich gegen Verschmutzung und Medium-EigenschaftenTrinkwasser Zulassungen: KTW und DVGW Arbeitsblatt W270, WRASFTS14-240DL: nur für Regler mit X2-Technologie geeignetDL-Buslast 25 % Temperaturmessbereich.................................. -40°C bis +125°CMessbereicheFTS2-32DL..........................................................2 bis 32 l/minFTS4-50DL..........................................................4 bis 50 l/minFTS5-85DL..........................................................5 bis 85 l/minFTS9-150DL........................................................9 bis 150 l/minFTS14-240DL....................................................14 bis 240 l/minAnschlussgewindeFTS2-32DL............................................................................ 1/2“FTS4-50DL / FTS5-85DL..................................................... 3/4“FTS5-85DL-1"......................................................................... 1“FTS9-150DL ...................................... Kunststoffgewinde 1 1/4“FTS14-240DL .......................................Messinggewinde 1 1/2“GesamtlängeFTS2-32DL.....................118 mmFTS4-50DL.....................130 mmFTS5-85DL.....................151 mmFTS9-150DL...................120 mmFTS14-240DL.................134 mm

Beschreibung:Temperatursensor, Temperaturfühler, Kabelfühler, Ø 6 mm x 30 mm,Temperaturbereich bis 180°C, PT1000, Klasse B, 2 - LeiterMade in GermanyTechnische Details TemperatursensorPT1000 Schaltungsart2-Leiter Messstromca. 1mA SchutzhülseØ 6mm, L=30mm,  Werkstoff V4A 1.4571 SchutzartIP65 AnschlussleitungSilikonleitung Anschlussleitungslängevon 2 bis 20 Meter, siehe Produktbezeichnung Leitungsquerschnitt2 x 0,22mm² LeitungsfarbeRotbraun Anschlussenden50 mm freie Enden mit Aderendhülsen Max. Betriebstemperatur-50°C ... +180°C

Beschreibung:Temperatursensor, Temperaturfühler, Kabelfühler, Ø 6 mm x 30 mm,Temperaturbereich bis 180°C, PT1000, Klasse B, 2 - LeiterMade in GermanyTechnische Details TemperatursensorPT1000 Schaltungsart2-Leiter Messstromca. 1mA SchutzhülseØ 6mm, L=30mm,  Werkstoff V4A 1.4571 SchutzartIP65 AnschlussleitungSilikonleitung Anschlussleitungslängevon 2 bis 20 Meter, siehe Produktbezeichnung Leitungsquerschnitt2 x 0,22mm² LeitungsfarbeRotbraun Anschlussenden50 mm freie Enden mit Aderendhülsen Max. Betriebstemperatur-50°C ... +180°C

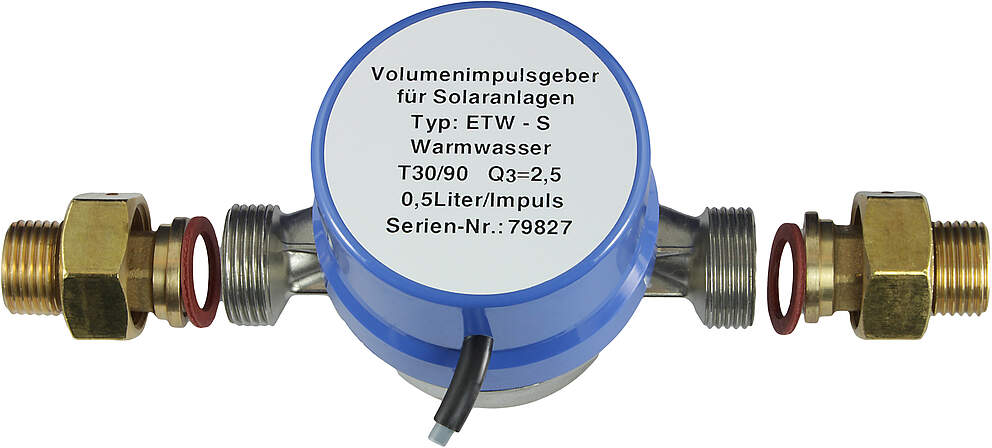

Beschreibung:VolumenimpulsgeberFlügelradzähler zur exakten Erfassung des Volumenstroms mit Impulsausgang.Technische Daten:Temperaturbereich bis 90 °CImpulsausgang potentialfrei - maximale Belastung 10 mANachfolgetype zu VSG 1,5Messbereich:VIG 0,3-40............................ 0,3 bis 40 l/min (0,5 l / Impuls)VIG 0,5-65.............................0,5 bis 65 l/min (0,5 l / Impuls)VIG 0,3-160 ..........................0,3 bis 160 l/min (1 l / Impuls)Die Volumenstromgeber der Serie VIG werden üblicherweise in Verbindung mit Regelungender UVR oder ESR-Serie verwendet.Einbau: Vor und nach dem Sensor (Einbaulage sowohl horizontal als auch vertikal) muss dasRohr als Beruhigungsstrecke mindestens 20 cm gerade verlaufen!Anschluss: Falls der VIG ein 3-poliges Kabel hat, so sind die braune und die weiße Ader andie Regelung anzuschließen, die grüne Ader bleibt unbenutzt. Die Polung der Anschlüsse(„Masse“) ist vertauschbar und muss nicht beachtet werden.
