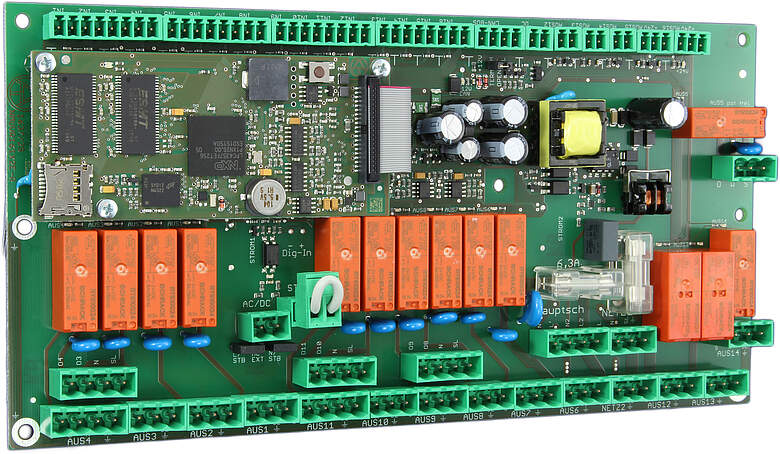

Technische Alternative frei programmierbarer Universalregler UVR 16x2E-NP

Ähnlich UVR16x2E-DE mit gleichen Leistungsmerkmalen, aber mit integriertem Prozessormodul und ohne Bedienteil. Die Bedienung erfolgt von einem Regler mit Display, einem CAN-MTx2 oder via C.M.I. über den CAN-Bus.
Der Universalregler UVR16x2 bietet durch über 40 verschiedene, beliebig kombinierbare Funktionsmodule unzählige Regelungsmöglichkeiten für das Heizungs- und Gebäudemanagement.
Durch die Verknüpfung von bis zu 128 Funktionen sind dem Programmierer nahezu keine Grenzen gesetzt.

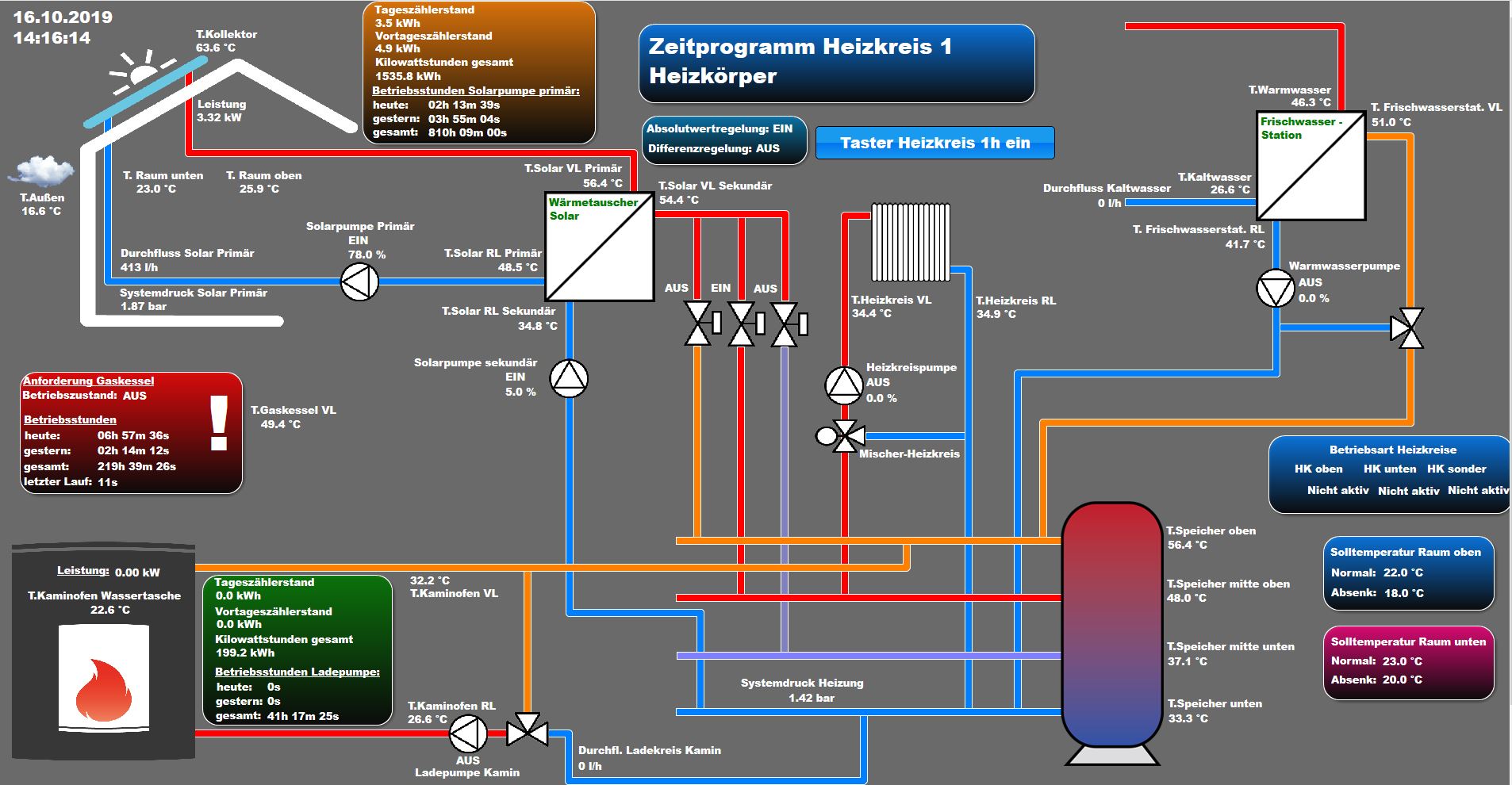

Als Bedienoberfläche dient ein 4,3“ Touch-Display. Zur komfortablen Anlagenbedienung kann mit der Software TA-Designer eine Visualisierung erstellt werden.
In dieser Funktionsübersicht werden die wichtigsten Regelungsparameter definiert. Mit dem Interface C.M.I. ist eine Anlagenbedienung und -überwachung sowie eine interaktive Visualisierung möglich.
Mit diversen Zusatzgeräten können die Ein- und Ausgänge des Universalreglers erweitert, Energie gezählt und Daten mit diversen Bussystemen (KNX, Modbus oder M-Bus) ausgetauscht werden.
Die Programmierung der UVR16x2 erfolgt direkt an der Regelung oder mit der Software TAPPS2.

Technische Details:

16 Eingänge der Typen:
- PT1000,
- KTY(1kΩ, 2kΩ),
- PT100, PT500,
- Ni1000TK5000,
- Ni1000,
- NTC,
- Raum-, Strahlungs-, Feuchte-, Regensensor,
- Impulse max. 10 Hz,
- Spannung bis 3,3V,
- Widerstand 1-100kΩ,
- digital

Eingänge 7, 8:
- 2 x 0-10V,
- 1 x 4-20mA

Eingänge 15, 16:
- 2 x Impuls 20Hz

16 Ausgänge:

• 11 Relaisausgänge
• 3 Multifunktionsausgänge mit integriertem Relais
  (umschaltbar 0-10V/PWM/Relais mittels Jumper)
• 2 Multifunktionsausgänge wahlweise 0-10V, PWM,
  Relais (mit Relaismodul HIREL-230V, HIREL-PF bzw. HIREL22)
• 24 V Ausgang (z.B. für Stellantriebe)
• getrennte Absicherung der Ausgänge 12 – 14
• 24V-Versorgung für Industriesensoren und Stellantriebe
  (max. 6W)
• Anschluss und Erkennung eines Sicherheitstemperaturbegrenzers STB
• alle Ein- und Ausgänge haben getrennte Anschlüsse
• unterschiedliche Stecksysteme vermeiden Steckfehler
  zwischen Netz- und Schutzkleinspannung
• optional 2 Stromsensoren möglich (UVR16x2E-DE-I)

Schnittstellen:

- DL-Bus: zum Anschluss div. DL-Sensoren
- CAN-Bus: zur Kommunikation mit CAN-Bus Geräten
- CORA-DL
- SD-Karte
- Slot für Micro-SD-Karte am Prozessormodul

eigene Stromversorgung über eingebautes Netzteil

Es besteht die Möglichkeit, das Regelgerät zu programmieren.
Dies beinhaltet das Laden von Funktionsmodulen sowie deren logische Verknüpfung.
Des Weiteren können Eingänge und Ausgänge definiert, Belegungsprotokolle erstellt und logische Schaltbilder entworfen werden.
Auch die Erstellung einer Visualisierung bereitet keine Schwierigkeiten.
Somit haben Sie die Option, Ihre Anlage mittels einer App auf Ihrem Smartphone oder Tablet zu steuern.
Sie können Einstellungen vornehmen, Sensorwerte überprüfen und den Zustand der Anlage einsehen.
Falls Ihnen das Erstellen eines Programms für das Regelgerät oder einer Visualisierung für eine Smartphone-App nicht genau vertraut ist und Sie Unterstützung bei der Programmierung benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
Wir stehen Ihnen gerne zur Verfügung und helfen Ihnen gerne weiter.
