Messing-Doppelverschraubung 3/4" IG x 3/4" IG, mit zwei losen Überwurfmuttern, beidseitig flachdichtend
Produktinformationen "Messing-Doppelverschraubung 3/4" IG x 3/4" IG, mit zwei losen Überwurfmuttern, beidseitig flachdichtend"

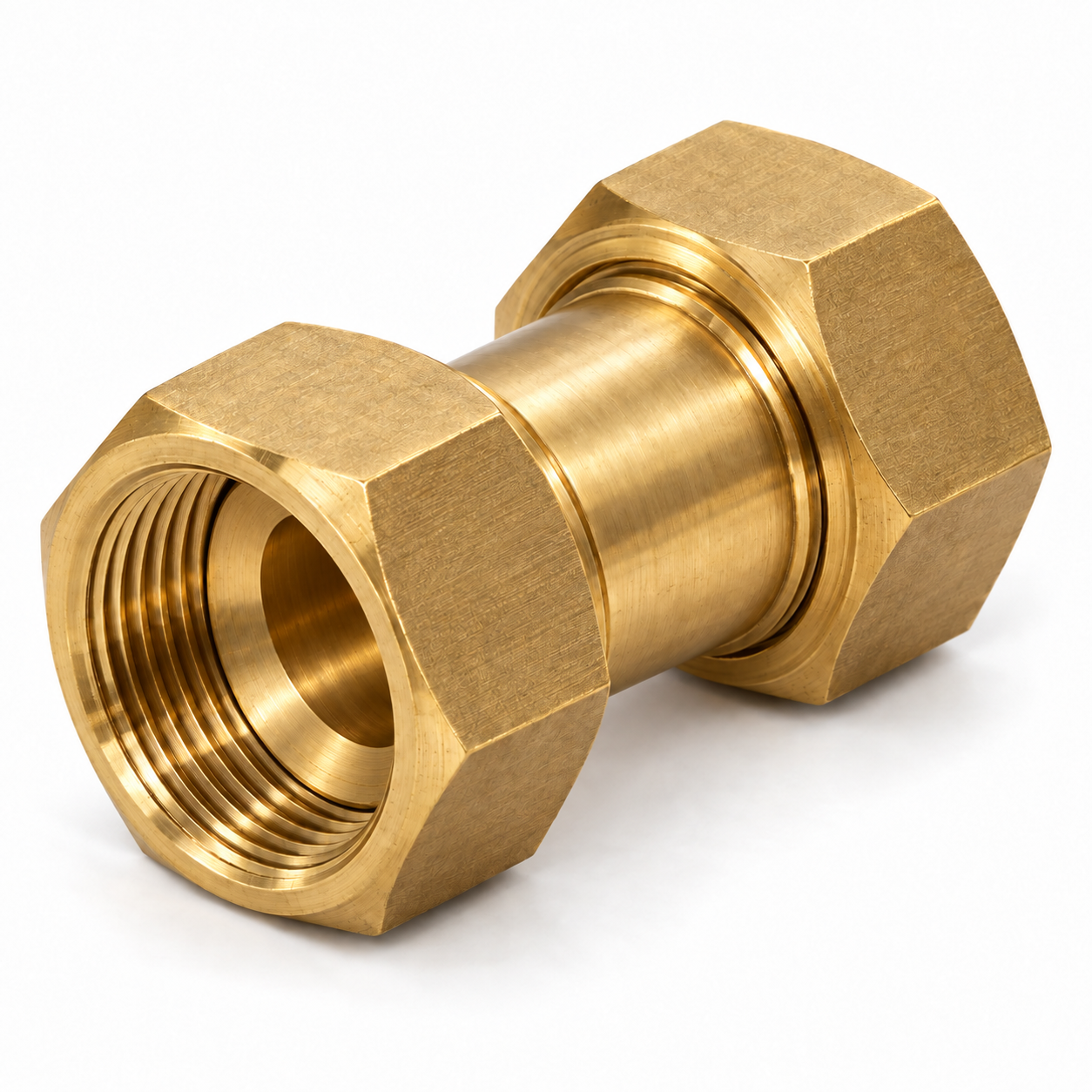

Messing-Doppelverschraubung IG/IG – flachdichtend, mit zwei losen Überwurfmuttern
Die Messing-Doppelverschraubung verbindet zwei passende Anschlüsse mit flachdichtendem Außengewinde.
Sie besteht aus drei separaten Messingteilen: einem rohrförmigen Mittelstück und zwei losen, unabhängig drehbaren Überwurfmuttern mit Innengewinde.
Die Überwurfmuttern lassen sich anziehen, während das Mittelstück in seiner Position bleiben kann.
Aufbau und Ausführungen
Die flachdichtenden Dichtflächen befinden sich an den beiden Enden des Mittelstücks.
Die Innengewinde gehören zu den Überwurfmuttern.
Mutter und Mittelstück sind eigenständige Bauteile.
Die Ausführung ist in drei Anschlussgrößen erhältlich: 3/4 Zoll, 1 Zoll und 1 1/4 Zoll, jeweils mit derselben Gewindegröße auf beiden Seiten.
Produkteigenschaften
- Doppelverschraubung aus Messing mit beidseitigem Innengewinde
- Beidseitig flachdichtend über die stirnseitigen Dichtflächen des Mittelstücks
- Drei separate Messingteile: zwei lose Überwurfmuttern und ein Mittelstück
- Beide Überwurfmuttern unabhängig voneinander drehbar
- Dichtflächen an beiden Enden des Mittelstücks
- Sechskant an beiden Überwurfmuttern für die Montage mit einem passenden Schlüssel
- Drei Größen: 3/4 Zoll, 1 Zoll und 1 1/4 Zoll
Technische Daten
Werkstoff der drei Hauptbauteile: Messing.
Anschluss: beidseitiges BSP‑Innengewinde.
Dichtprinzip: beidseitig flachdichtend.
| Anschluss, BSP IG/IG | Schlüsselweite SW | Gesamtlänge L | Dichtfläche–Dichtfläche S | Bohrung Ød | Mittelstück außen ØD |
|---|---|---|---|---|---|
| ¾″ × ¾″ | 30 | 42 | 25 | 16 | 20,5 |
| 1″ × 1″ | 36 | 49 | 27,5 | 22 | 26 |
| 1¼″ × 1¼″ | 46 | 52,5 | 29,5 | 27 | 32,2 |
Alle Längen- und Durchmessermaße in mm. Die Schlüsselweite gilt für beide Überwurfmuttern.
Die passende Größe auswählen
Für die Auswahl sind neben der Anschlussgröße auch die Einbaumaße entscheidend.
L bezeichnet die Gesamtlänge einschließlich der Überwurfmuttern.
S gibt den Abstand zwischen den beiden stirnseitigen Dichtflächen des Mittelstücks an.
Der Bohrungsdurchmesser d beschreibt den freien Durchgang im Mittelstück.
Die erforderliche Schlüsselweite SW ist bei beiden Überwurfmuttern identisch.
