Edelstahl Heizkreisverteiler für die Fußbodenheizung 4 - Fach

Beschreibung

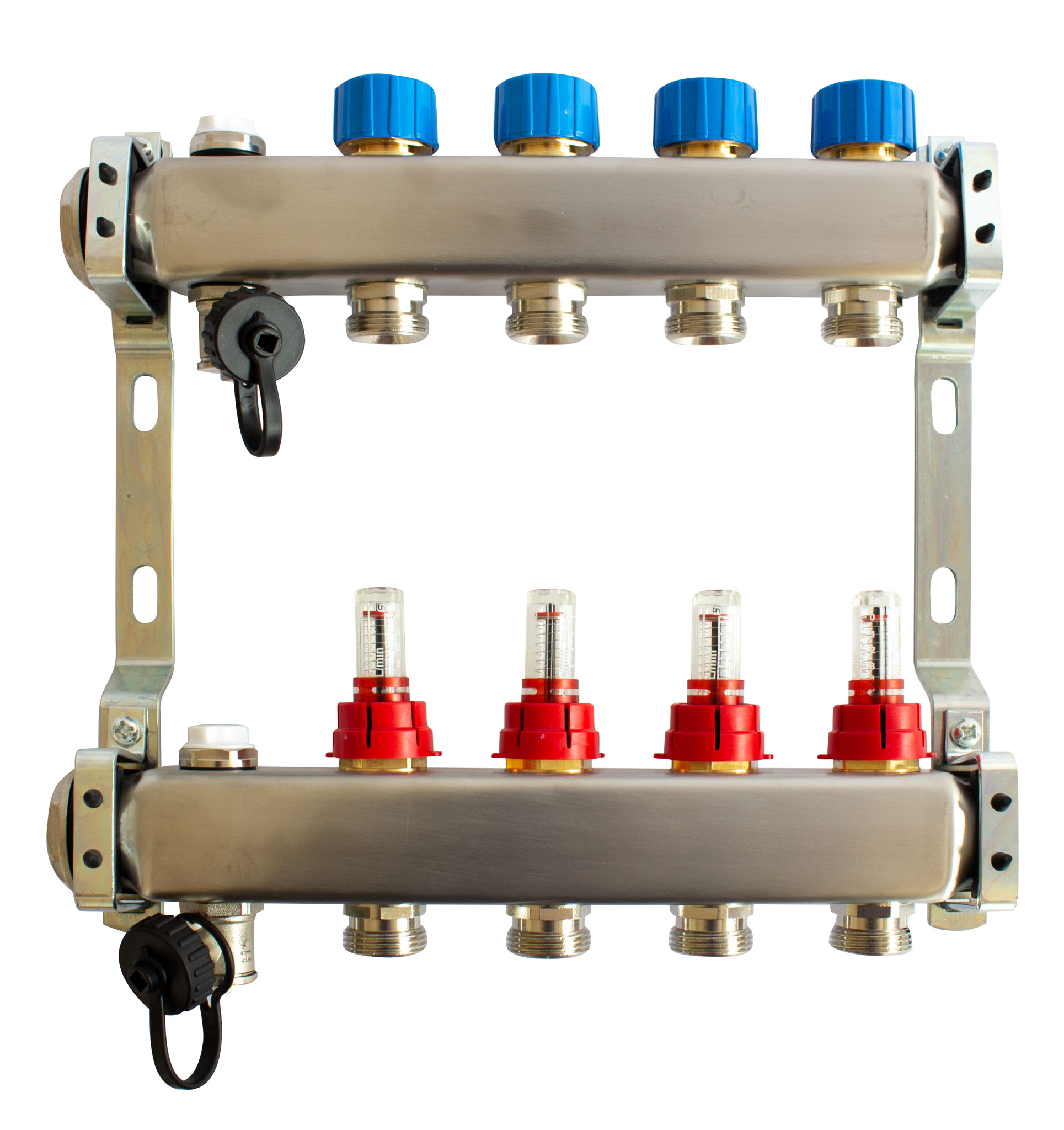

Vormontierter Edelstahlverteiler für die Fußbodenheizung, Wandheizung oder andere Heizkreise.
Die Verteiler können mithilfe von schallgedämmten Befestigungsbügeln an eine Wand oder in einen Aufputz oder Unterputz Verteilerschrank montiert werden.

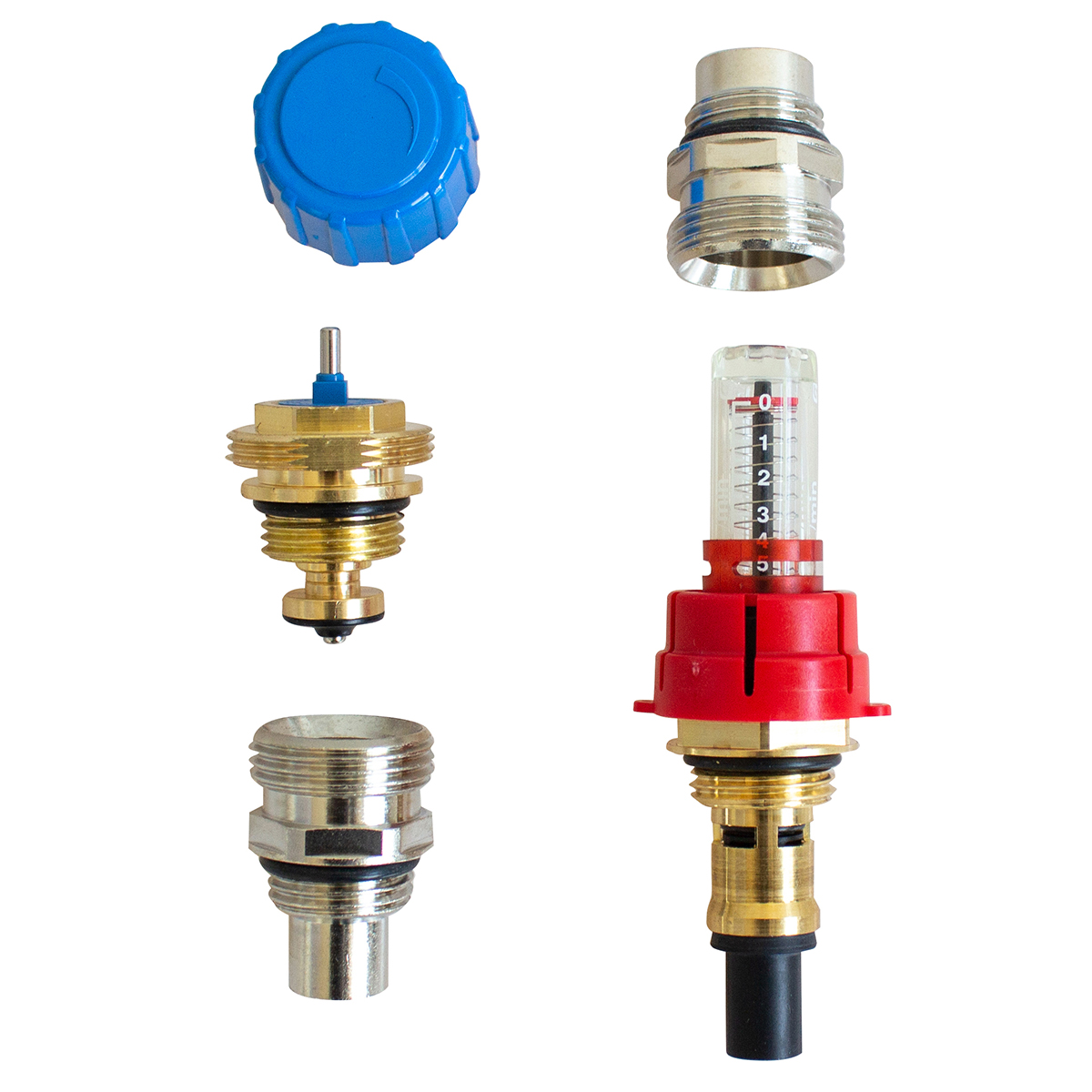

Mit den mitgelieferten und regelbaren Durchflussmessern kann die Durchflussmenge pro Heizkreis eingestellt werden.
An die 3/4" Eurokonus - Abgänge können mittels Klemmverschraubungen (nicht im Lieferumfang) verschiedene Rohrsysteme mit verschiedenen Dimensionen angeschlossen werden.
Beispielsweise PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr in den Durchmessern von ca.14 - 20 mm, je nach Rohrhersteller.
Jeder Verteilerbalken ist zusätzlich mit zwei 1/2" Innengewinden für die mitgelieferten Entlüftungsventile und Füll- und Entleerungskugelhähne ausgestattet.

Technische Daten

• Dimensionen: DN32, mit Edelstahlprofil, 1330 mm² Querschnittsfläche
• Anschlüsse: 1" Innengewinde, beidseitig
• Vorlaufbalken mit Durchflussmesser
• Rücklauf: Integrierte, voreinstellbare Ventile
  • Anschlussgewinde M30 x 1,5 mm (für Stellantriebe)
  • mit Handverstellklappe
  • Kvs 2,74

• Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mm
• Druckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035
• Verteiler aus Spezialedelstahlprofil 1.4301
• Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen
  • 2-8 Heizkreise: mit 3/4" Anschlussgarnitur am Abgang
  • ab 9 Heizkreise: mit 1" Anschlussgarnitur am Abgang

• geeignet für Klemmringverschraubungen 3/4'' Eurokonus
• Abstand der Sekundäranschlüsse 50 mm

• vernickelt, mit selbstdichtender Verschraubung, Durchgang

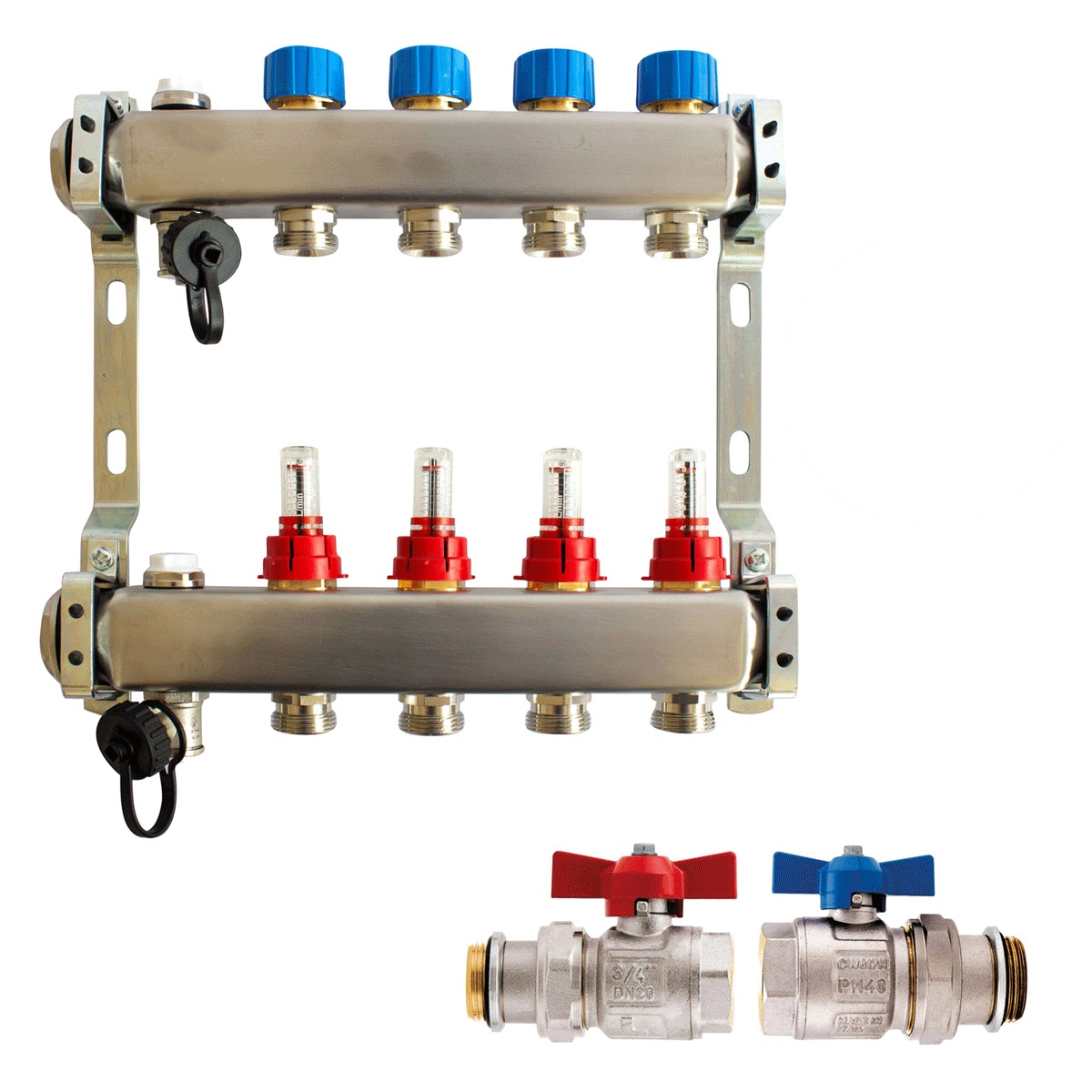

• dieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem Griff
• Gewindeanschlüsse Außengewinde x Innengewinde.
• T-Griff aus Aluminium
• Körper aus vernickeltem Messing
• minimale und maximale Betriebstemperatur: -20 °C, 150 °C ohne Dampf
• Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)

Vorteile

• überzeugt durch kompakte Bauweise
• montagefreundlich - schnelle & einfache Montage
• modern
• leichte Anbringung von elektrischen Stellantrieben
• hochwertige Materialien
• mit Durchflussmengenmesser
• Schalldämmung
• deutsches Qualitätsprodukt - laufende Qualitätskontrollen und Druckprüfungen

Lieferumfang

• Vor- und Rücklaufbalken
• 2 Lüfter 1/2"
• 2 Stopfen 1"
• 2 Entleerungskugelhähne
• 1 Anschluss-Set (von 2 bis 8 Heizkreisen 3/4", ab 9 Heizkreisen 1")
• Einstellanleitung
